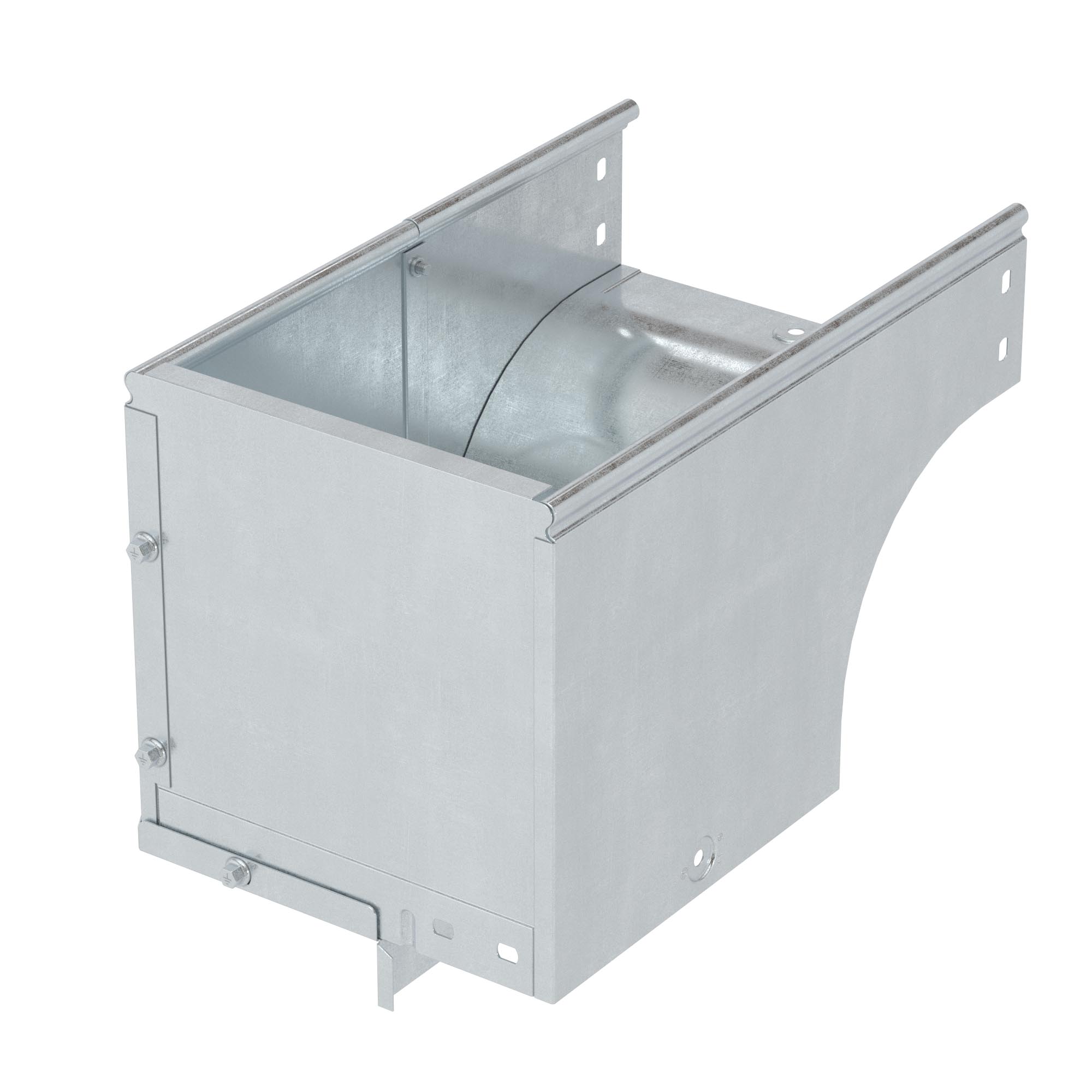

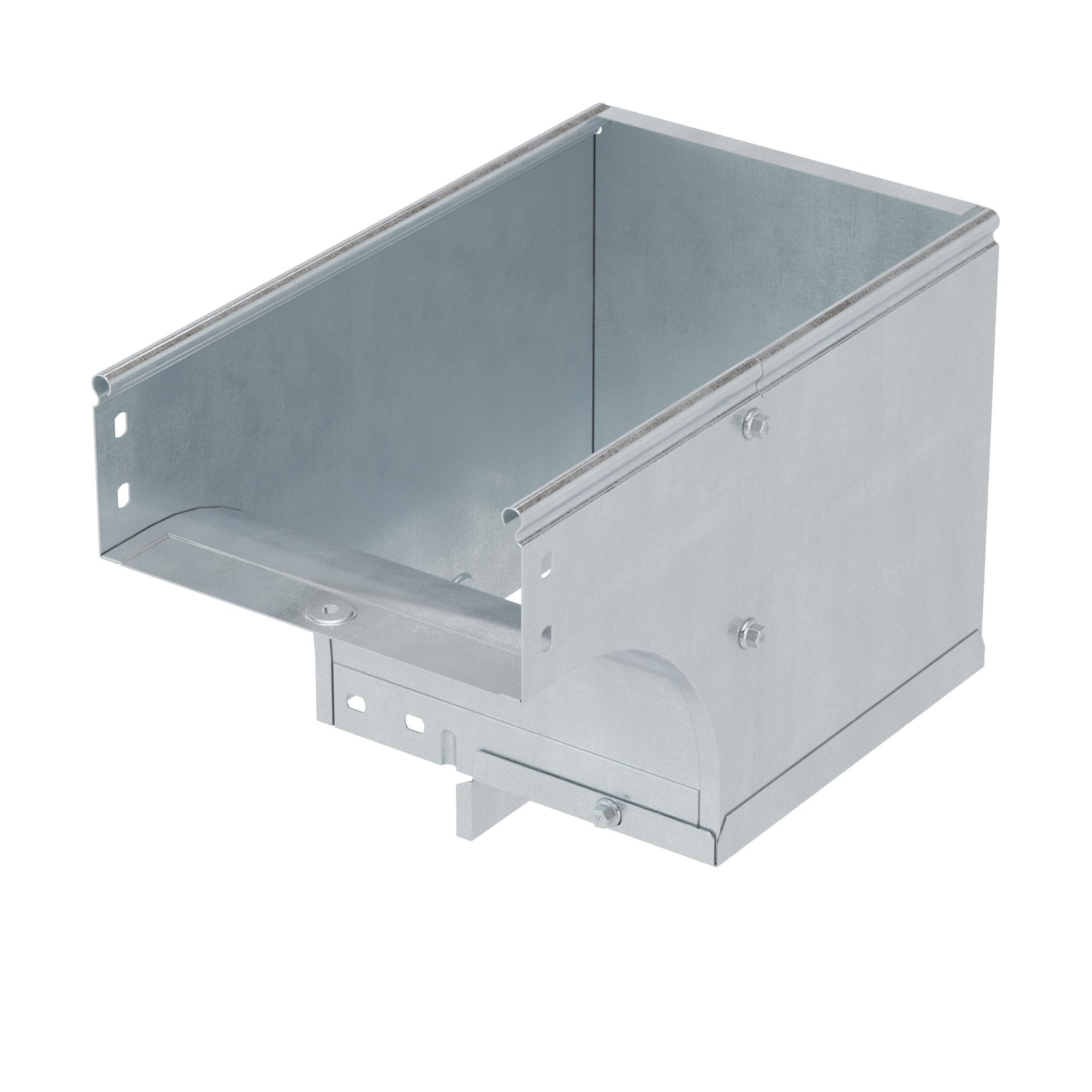

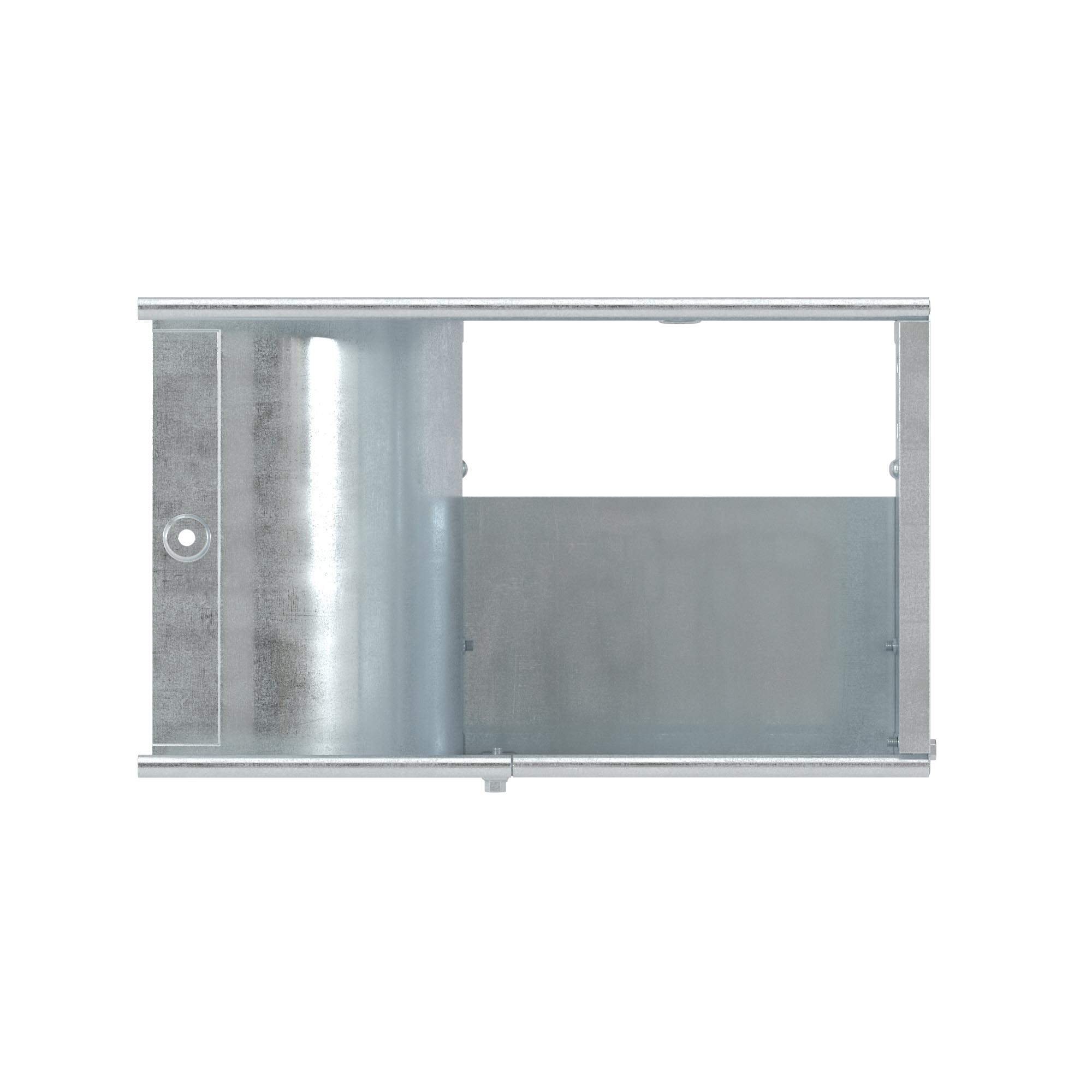

Угол вертикальный внешний CDSS 90 осн.80 H80 в комплекте с крепежными элементами и соединительными пластинами
Код: 37021K
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: уп
| Вес, кг: | 1,090 |
| Объем, м3: |
0,00353
?
|
Лотки и аксессуары системы "S5 Combitech" применяются для построения кабельных трасс, в том числе сложного конструктива – с горизонтальными и вертикальными разворотами и изгибами. Вертикальный внешний угол CDSS используется для поворота кабельной трассы в вертикальной плоскости с разворотом открытой ее части на 90о вокруг своей оси. При этом плавный изгиб предотвращает повреждение кабеля при прокладке. Ровная боковая часть аксессуара позволяет размещать трассу вдоль стены.
Угол применяется с лотками шириной 80 мм и высотой 80 мм. Внутренний радиус аксессуара - 100 мм. Исполнение – "сталь, оцинкованная по методу Сендзимира". Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа.
Подробнее
Угол применяется с лотками шириной 80 мм и высотой 80 мм. Внутренний радиус аксессуара - 100 мм. Исполнение – "сталь, оцинкованная по методу Сендзимира". Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа.
| Цвет | Светло-серый |
| Модель/исполнение | Без разъема/соединителя |
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Толщина материала, мм | 0.8 |
| Отклонение (угол) | 90° |
| Перфорированная боковая стенка | Да |
| Вид/марка материала | Сталь |
| Материал | Сталь |
| Перфорация в основании для монтажа | Да |
| Внутр. радиус, мм | 100 |
| Ширина кабельного лотка, мм | 80 |
| Высота кабельного лотка, мм | 80 |
| Изменение направления | Вертикально ниспадающий |
| НАТО монтажные отверстия | Да |
| Нержавеющая сталь травлёная | Да |
| Исполнение для больших расстояний (усиленный) | Да |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| Тип продукции | Системные аксессуары |
| Тип аксессуара | Угол вертикальный внешний, переходник CDSS 90 |
| Ширина | 80 мм |
| Высота | 80 мм |
| Материал | Cталь, оцинкованная по методу Сендзимира |
Состав комплектного аксессуара
| Код | Название | Количество |
| 37303 | Пластина соединительная GTO H80 | 4 шт |
| 37501 | Никелированная пластина для заземления PTCE | 2 шт |
| CM010610 | Винт с крестообразным шлицем М6х10 | 20 шт |
| CM100600 | Гайка с насечкой, препятствующей откручиванию М6 | 20 шт |

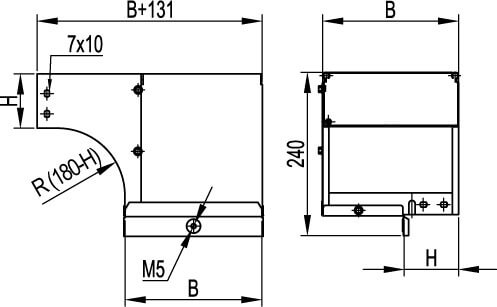

Чертежи
| Серия | Название | Eplan | Model Studio CS | DWG (динам.) | Autodesk Revit | AVEVA | Eplan FieldSys | Intergraph | STEP | SAT | Renga |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
|
|||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
|
|
||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
||||||||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
|
|
||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
|
|
||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
|
|
