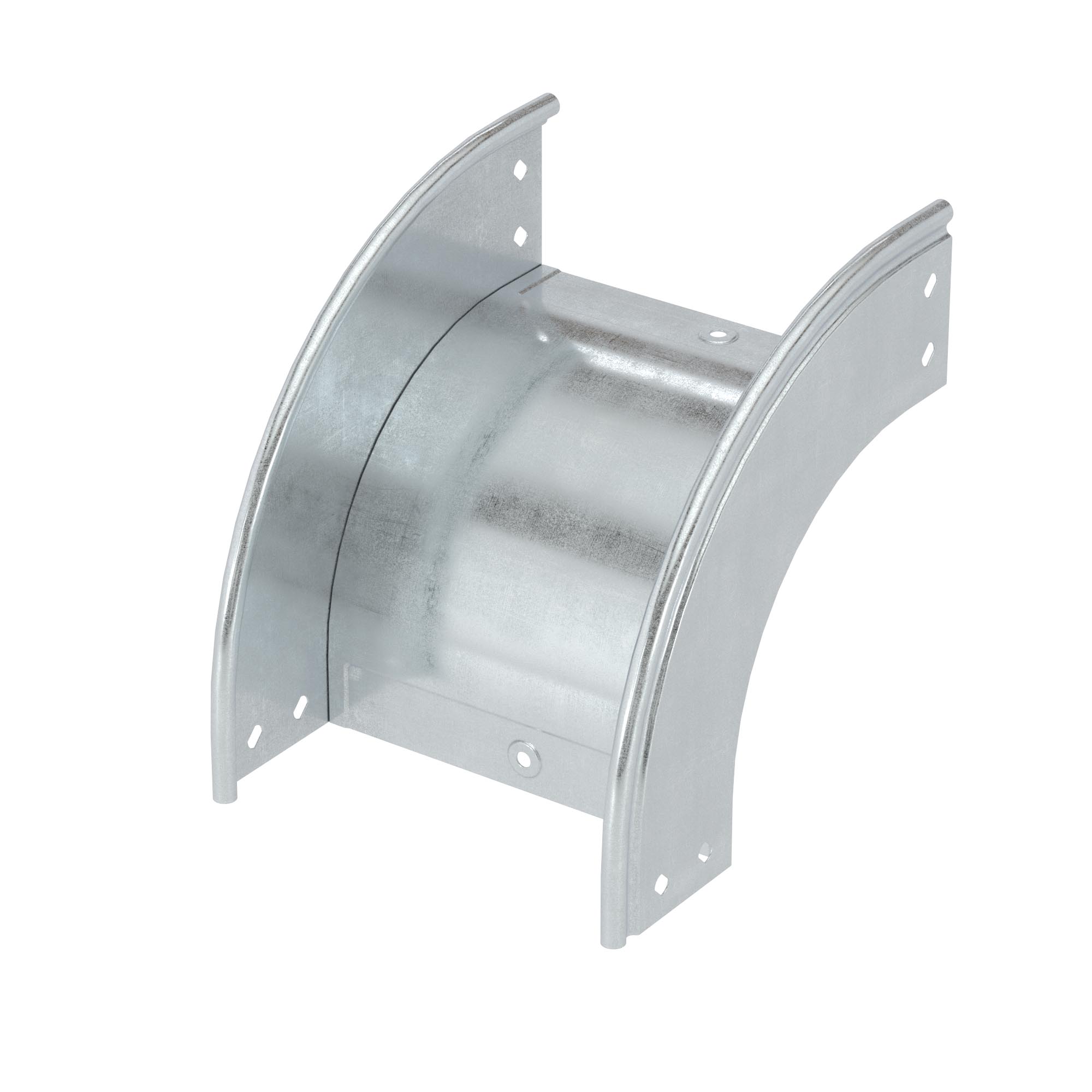

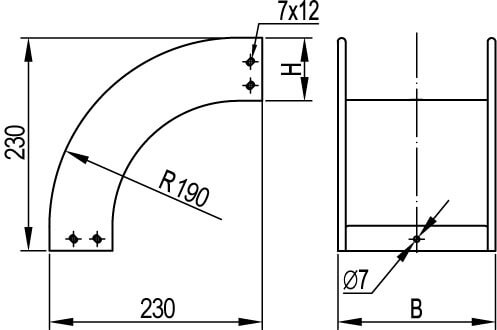

Угол CD 90 вертикальный внеш. 90° 100/100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код: 36821K
- ?
Применение лотков и аксессуаров системы "S5 Combitech" позволяют конструировать и строить кабельные трассы сложной формы, с поворотами и изгибами, как горизонтальными, так и вертикальными. Вертикальный угол внешний применяется для того, чтобы развернуть трассу в вертикальной плоскости.
Аксессуар позволяет осуществить плавный поворот на 90о. Он совместим с лотками шириной 100 мм и высотой 100 мм. Внутренний радиус аксессуара – 190 мм. Толщина стали – 0,8 мм. Исполнение – "сталь, оцинкованная по методу Сендзимира". Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа.
Подробнее
Аксессуар позволяет осуществить плавный поворот на 90о. Он совместим с лотками шириной 100 мм и высотой 100 мм. Внутренний радиус аксессуара – 190 мм. Толщина стали – 0,8 мм. Исполнение – "сталь, оцинкованная по методу Сендзимира". Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа.
| Цвет | Светло-серый |
| Модель/исполнение | Без разъема/соединителя |
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Толщина материала, мм | 0.8 |
| Отклонение (угол) | 90° |
| Перфорированная боковая стенка | Нет |
| Вид/марка материала | Прочее |
| Материал | Сталь |
| Перфорация в основании для монтажа | Да |
| Внутр. радиус, мм | 190 |
| Ширина кабельного лотка , мм | 100 |
| Высота кабельного лотка , мм | 100 |
| Изменение направления | Вертикально ниспадающий (внешний) |
| НАТО монтажные отверстия | Нет |
| Нержавеющая сталь травлёная | Нет |
| Исполнение для больших расстояний (усиленный) | Нет |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Нет |
| Тип продукции | Системные аксессуары |
| Тип аксессуара | Угол CD 45 вертикальный внешний 45° |
| Ширина | 100 мм |
| Высота | 100 мм |
| Материал | Cталь, оцинкованная по методу Сендзимира |
Состав комплектного аксессуара
| Код | Название | Количество |
| 37305 | Пластина соединительная GTO H100 | 4 шт |
| 37501 | Никелированная пластина для заземления P | 2 шт |
| CM010610 | Винт с крестообразным шлицем М6х10 | 20 шт |
| CM100600 | Гайка с фланцем М6 DIN 6923 | 20 шт |
