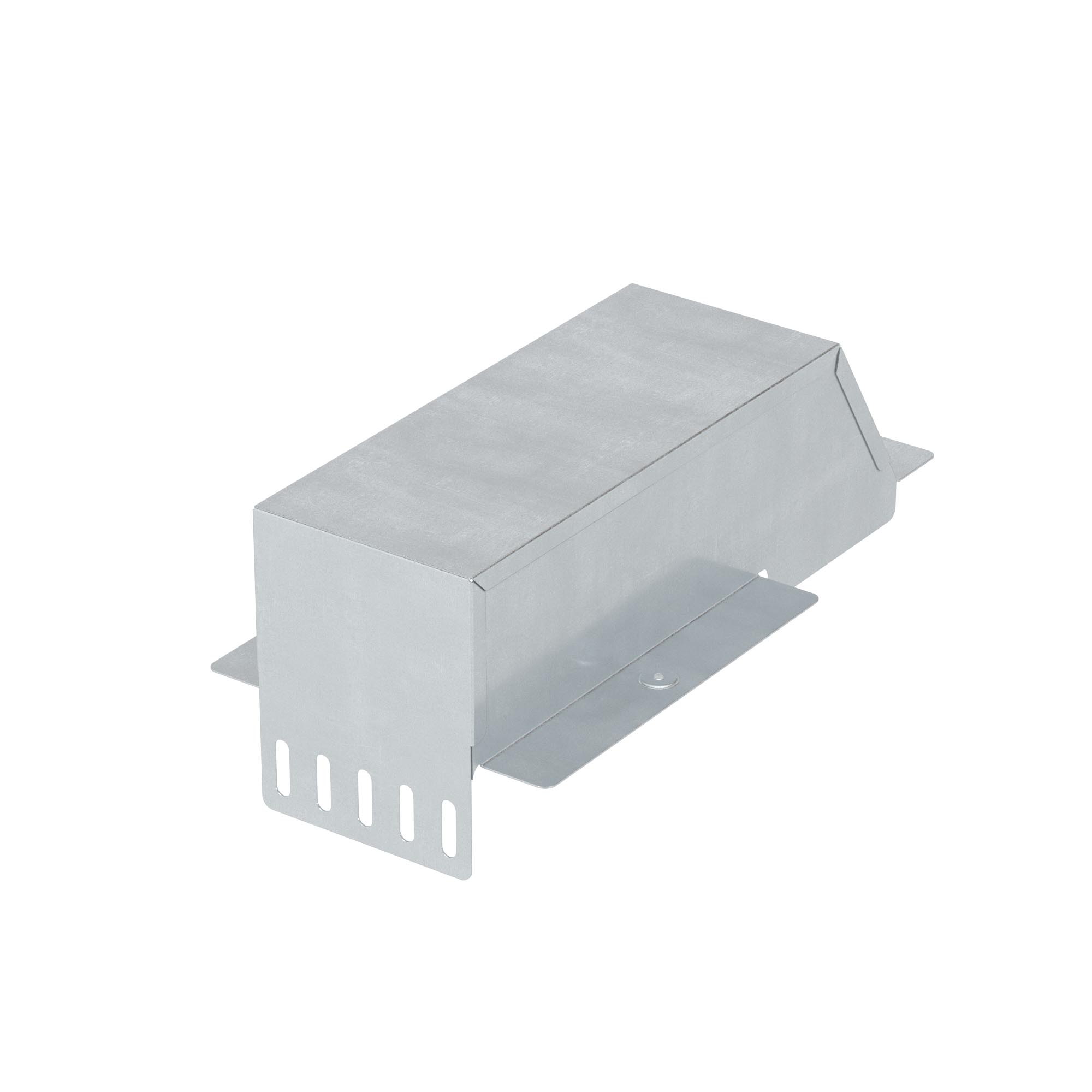

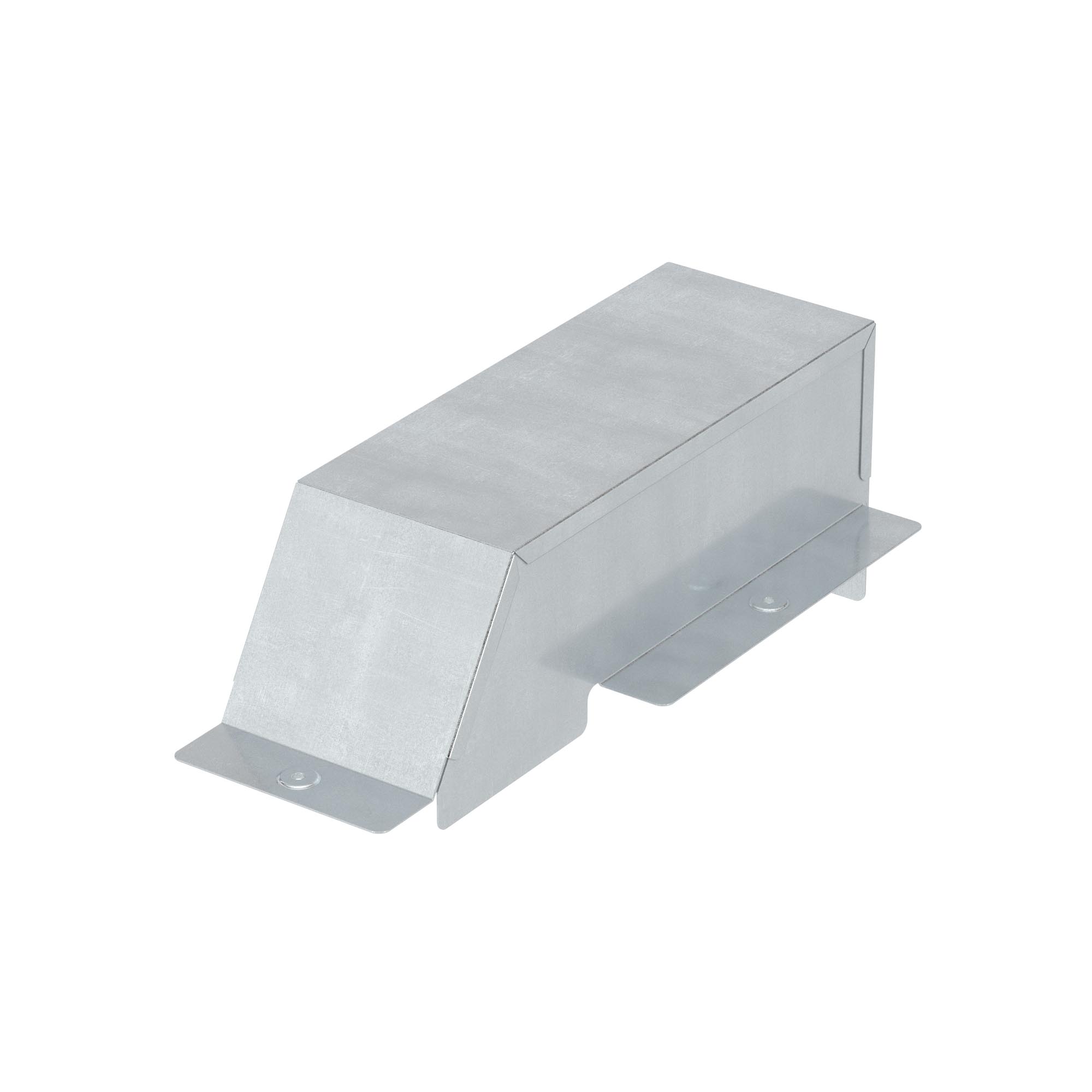

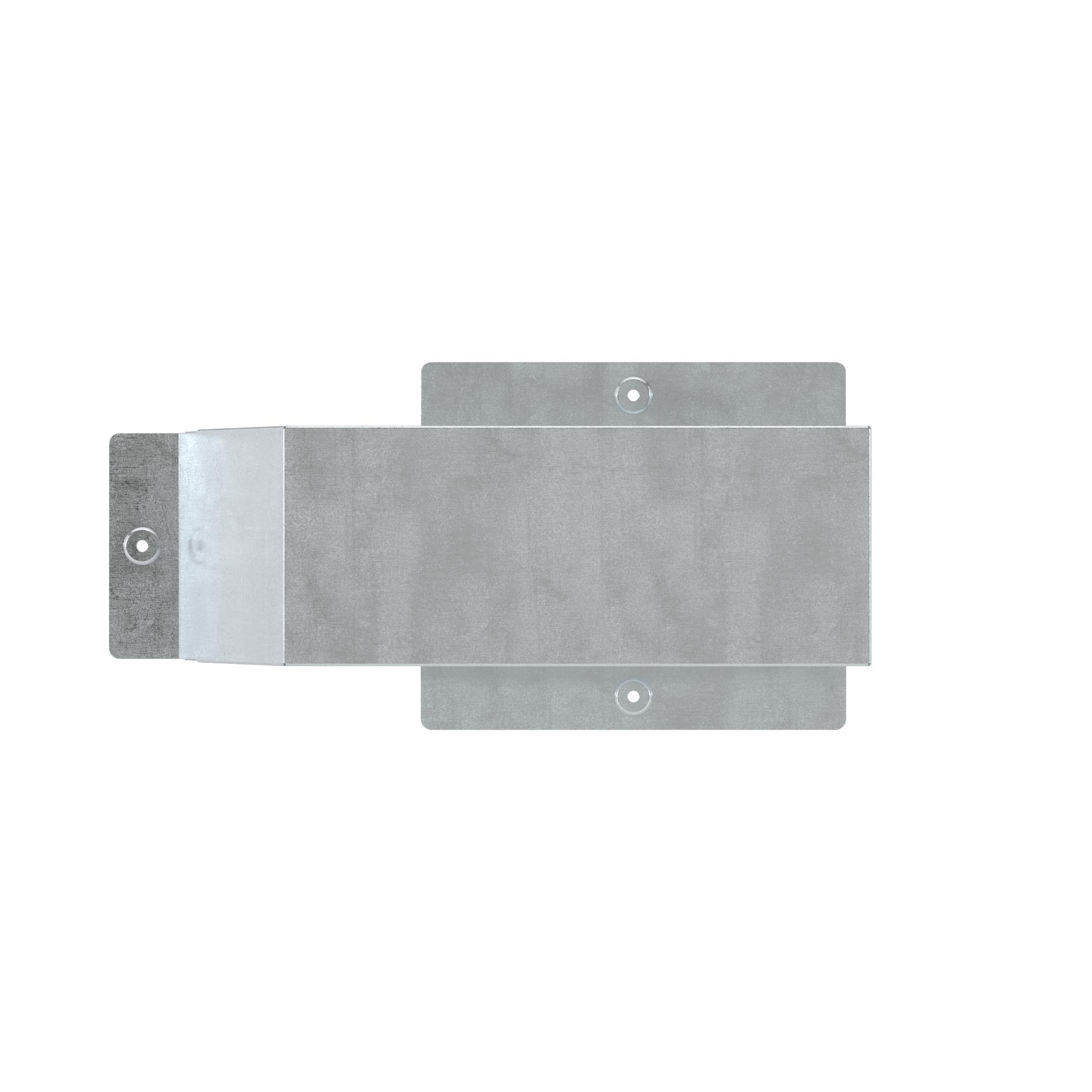

Ответвитель-крышка Т-обр-переходник DDT 300/200 в комплекте с крепежнымиэлементами и соединительными пластинами, необходимыми для монтажа

Ответвитель-крышка Т-обр-переходник DDT 300/200 в комплекте с крепежнымиэлементами и соединительными пластинами, необходимыми для монтажа

Код: 36572K

Задать вопрос

Крышка-ответвитель применяется, если нужно организовать сложное ответвление кабельной трассы вверх или вниз. Она имеет Т-образную форму. При ответвлении кабеля обеспечивается плавный поворот, что предохраняет трассу от повреждения. Крышка-ответвитель стыкуется с прямыми элементами системы "S5 Combitech" внахлест или же с помощью соединительных пластин, если торцы не совпадают. Исполнение аксессуара – "сталь, оцинкованная по методу Сендзимира". Ширина лотка в горизонтальном направлении – 200 мм, в вертикальном – 300 мм. Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа.

Подробнее

Характеристики по стандарту ETIM

Цвет	Светло-серый
Защитное покрытие поверхности	Оцинковка горячим способом по методу Сендзимира
Высота боковой стенки , мм	Нет
Вид/марка материала	Прочее
Материал	Сталь

Ширина лотка в горизонт. направлении , мм	200
Ширина лотка в вертикал. направлении , мм	300
Нержавеющая сталь травлёная	Нет
Исполнение для больших расстояний (усиленный)	Нет
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет

Состав комплектного аксессуара

Код	Название	Количество
CM030508	Винт для электрического соединения М5х8	6 шт
37501	Никелированная пластина для заземления PTCE	3 шт
CM010610	Винт с крестообразным шлицем М6х10	2 шт
CM100600	Гайка с насечкой, препятствующей откручиванию М6	2 шт

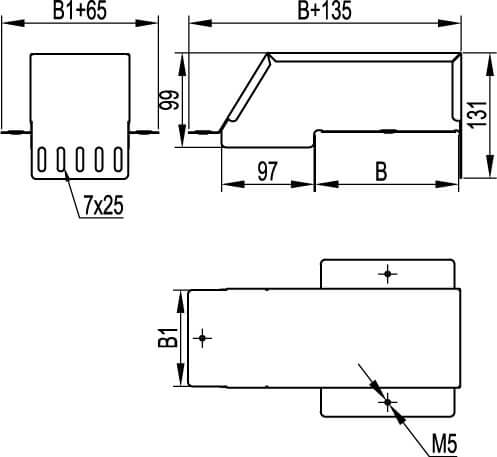

Чертежи

Серия	Название	Autodesk Revit	Eplan FieldSys	SAT	STEP	AVEVA	DWG (динамические блоки)	Intergraph
"S5 Combitech" - листовые лотки	Системы кабельных лотков "L5 Combitech", "S5 Combitech", "F5 Combitech", "G5 Combitech", "U5 Combitech"	ZIP 11.67 MB
"S5 Combitech" - листовые лотки	Система металлических лотков "S5 Combitech"	ZIP 11.67 MB	RAR 286.53 kB	RAR 11.99 MB	ZIP 17.15 MB	ZIP 726.23 kB	ZIP 19.21 MB	RAR 5.28 MB

Сертификаты

Название	Документ
S5 Combitech - Сертификат соответствия на листовые лотки	PDF 435.66 kB
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 3.87 MB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)	PDF 2.97 MB
"S5 Combitech" Свидетельство морского регистра	PDF 343.77 kB
