Переходник RRS левосторонний 100/50 H50 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа

Переходник RRS левосторонний 100/50 H50 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа

Код: 36354K

Задать вопрос

Элементы, входящие в состав системы "S5 Combitech" позволяют предусмотреть любые особенности проектирования и монтажа трассы. При построении кабельных трасс может возникать ситуация, когда требуется увеличить или уменьшить ширину лотка. Для этого применяется переходник (редукция) – аксессуар, имеющий разную ширину в начале и в конце. Левосторонняя редукция – аксессуар, который расширяется с левой стороны. Такой конструктив позволяет размещать переходник вплотную к стене.
Ширина его составляет 50 мм в узкой части и 100 мм – в широкой. Максимальная степень пыле- и влагозащиты – IP 44 (при использовании вместе с крышкой). Высота - 50 мм. Исполнение – "сталь, оцинкованная по методу Сендзимира".

Подробнее

Характеристики по стандарту ETIM

Цвет	Светло-серый
Модель/исполнение	С разъемом/соединителем в комплекте
Защитное покрытие поверхности	Оцинковка горячим способом по методу Сендзимира
Конструктивное исполнение	Сужение слева
Вид/марка материала	Прочее
Ширина (большая) , мм	100

Ширина (уменьшения), мм	50
Материал	Сталь
Высота кабельного лотка , мм	50
Нержавеющая сталь травлёная	Нет
Исполнение для больших расстояний (усиленный)	Нет
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет

Состав комплектного аксессуара

Код	Название	Количество
37301	Пластина соединительная GTO H50	4 шт
37501	Никелированная пластина для заземления PTCE	2 шт
CM010610	Винт с крестообразным шлицем М6х10	12 шт
CM100600	Гайка с насечкой, препятствующей откручиванию М6	12 шт

Аналоги

Переходник RRS левосторонний 100/50 H50 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа,

Код: 36354KHDZ

Переходник RRS левосторонний 100/50 H50 в комплекте с крепежнымиэлементами и соединительными пластинами, необходимыми для монтажа, цинк-ламельный

Код: 36354KZL

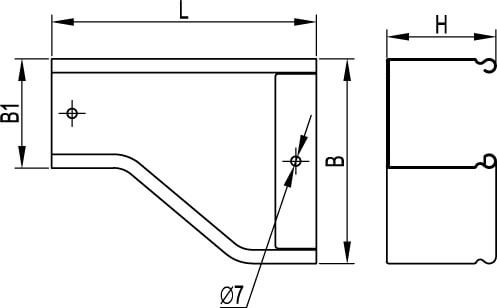

Чертежи

Серия	Название	Autodesk Revit	Eplan FieldSys	SAT	STEP	AVEVA	DWG (динамические блоки)	Intergraph
"S5 Combitech" - листовые лотки	Системы кабельных лотков "L5 Combitech", "S5 Combitech", "F5 Combitech", "G5 Combitech", "U5 Combitech"	ZIP 11.67 MB
"S5 Combitech" - листовые лотки	Система металлических лотков "S5 Combitech"	ZIP 11.67 MB	RAR 286.53 kB	RAR 11.99 MB	ZIP 17.15 MB	ZIP 726.23 kB	ZIP 19.21 MB	RAR 5.28 MB

Сертификаты

Название	Документ
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 3.87 MB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)	PDF 2.97 MB
