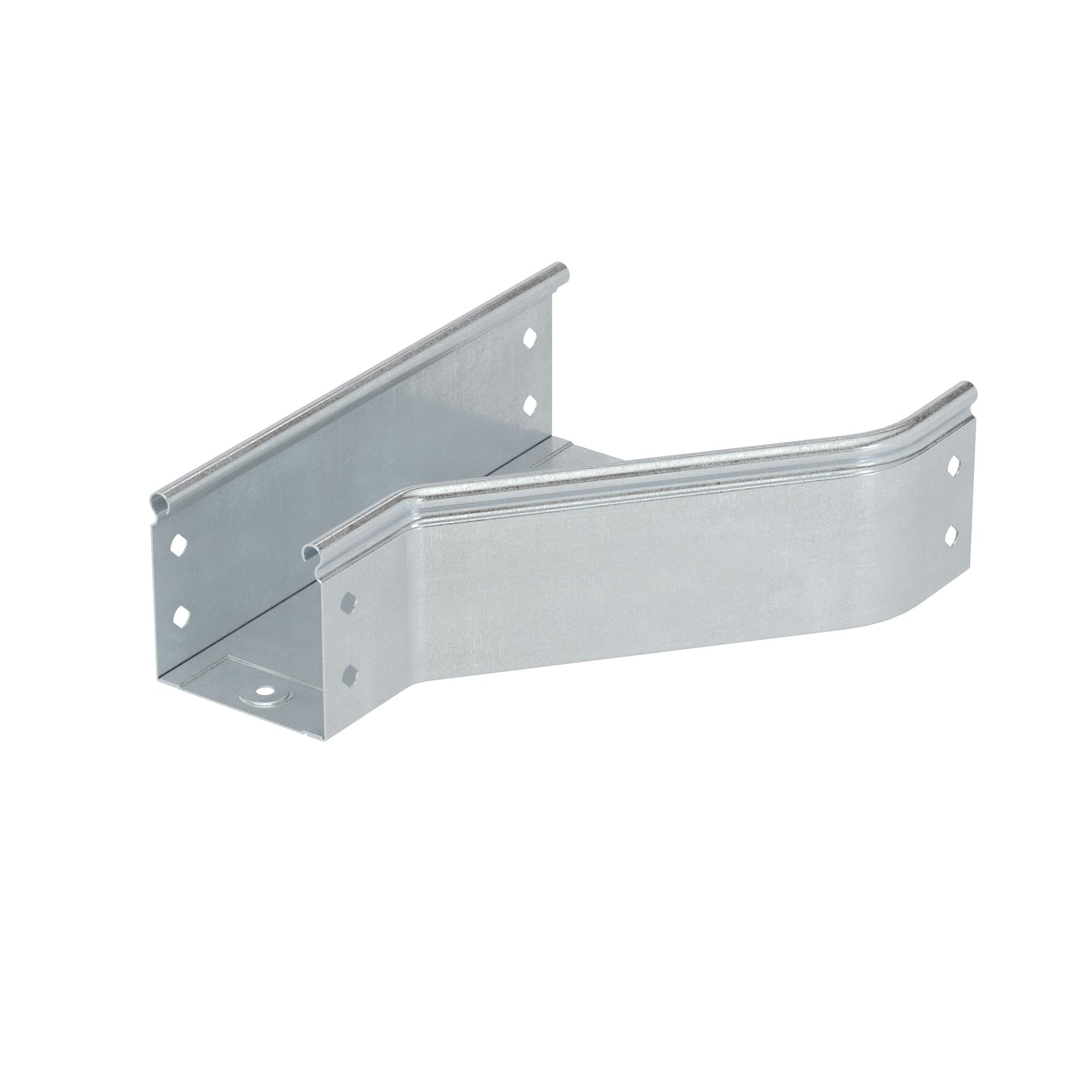

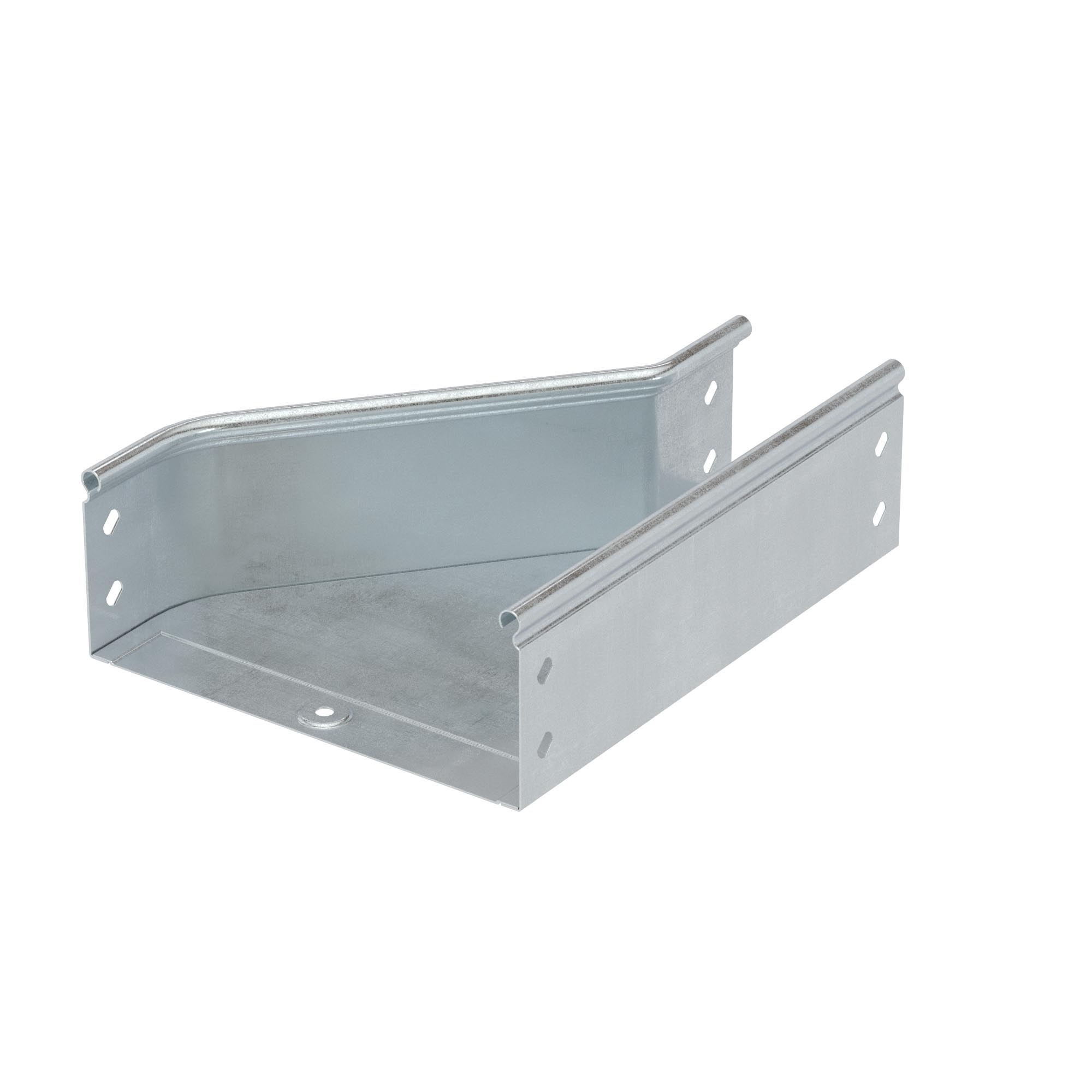

Переходник RRD правосторонний 300/200 H100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтаж

Переходник RRD правосторонний 300/200 H100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтаж

Код: 36348K

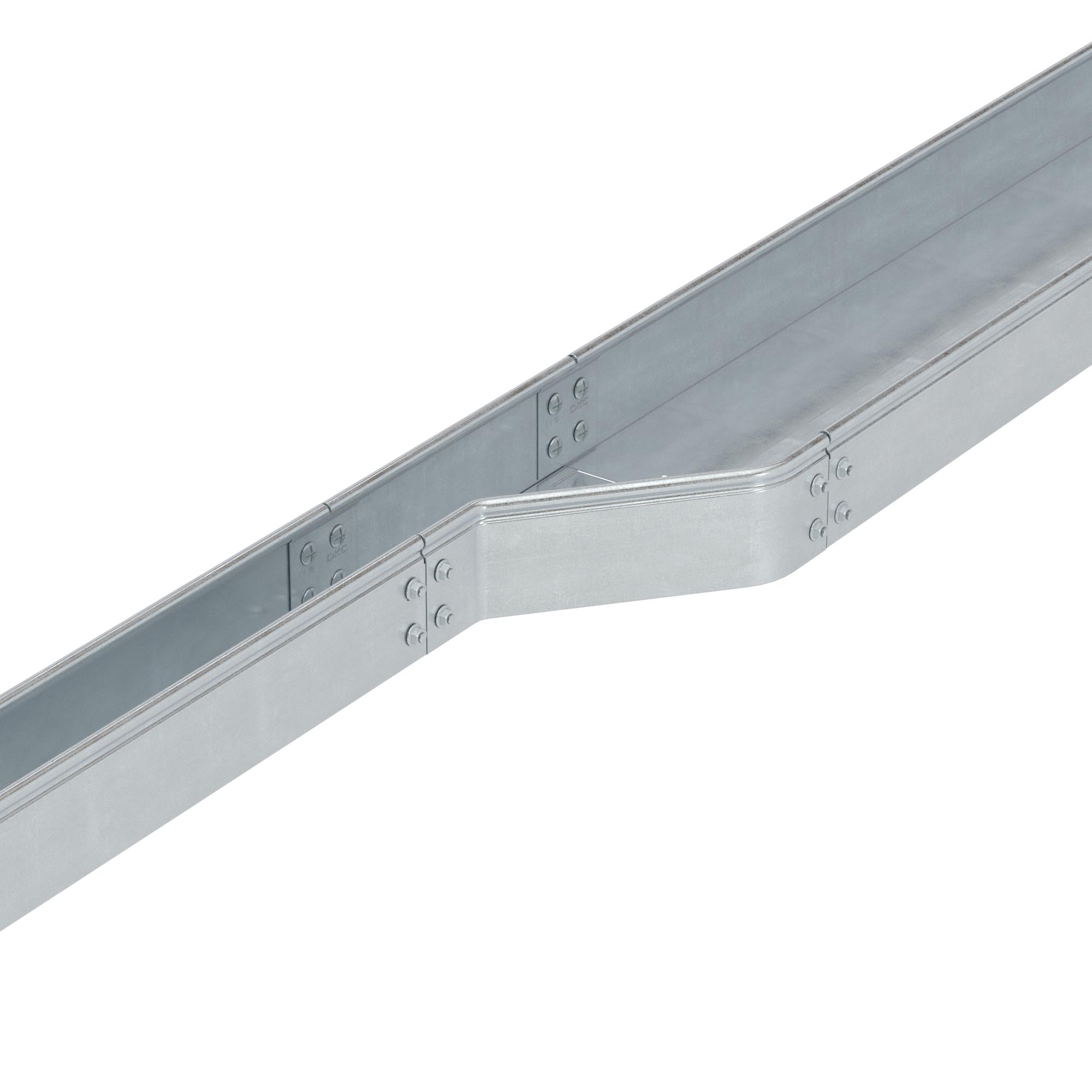

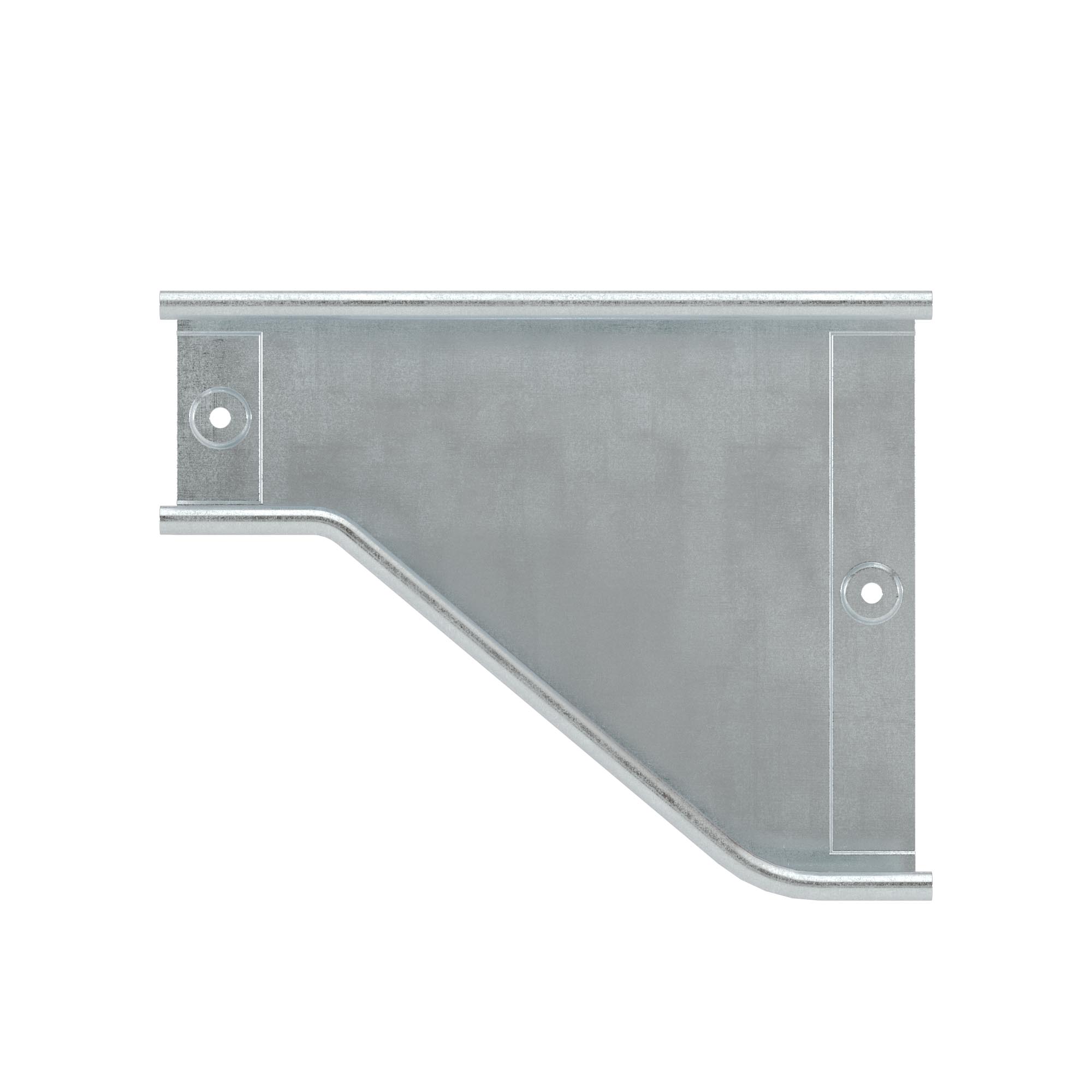

Элементы, входящие в состав системы "S5 Combitech" позволяют предусмотреть любые особенности проектирования и монтажа трассы. При построении кабельных трасс может возникать ситуация, когда требуется увеличить или уменьшить ширину лотка. Для этого применяется переходник (редукция) – аксессуар, имеющий разную ширину в начале и в конце. Правосторонняя редукция – аксессуар, который расширяется с правой стороны. Такой конструктив позволяет размещать переходник вплотную к стене.

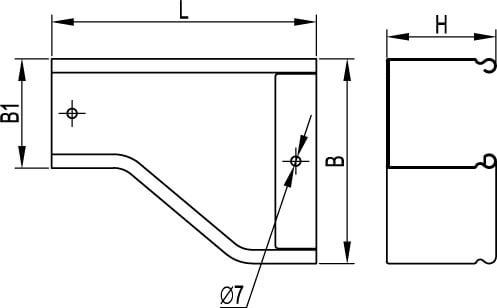

Ширина его составляет 200 мм в узкой части и 300 мм – в широкой. Максимальная степень пыле- и влагозащиты – IP 44 (при использовании вместе с крышкой). Высота - 100 мм. Исполнение – "сталь, оцинкованная по методу Сендзимира". В состав комплектного аксессуара входят необходимые крепежные элементы и соединительные пластины.

Подробнее

Характеристики по стандарту ETIM

Цвет	Светло-серый
Модель/исполнение	С разъемом/соединителем в комплекте
Защитное покрытие поверхности	Оцинковка горячим способом по методу Сендзимира
Конструктивное исполнение	Сужение справа
Вид/марка материала	Прочее
Ширина (большая) , мм	300

Ширина (уменьшения), мм	200
Материал	Сталь
Высота кабельного лотка , мм	100
Нержавеющая сталь травлёная	Нет
Исполнение для больших расстояний (усиленный)	Нет
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет

Состав комплектного аксессуара

Код	Название	Количество
37305	Пластина соединительная GTO H100	4 шт
37501	Никелированная пластина для заземления PTCE	2 шт
CM010610	Винт с крестообразным шлицем М6х10	20 шт
CM100600	Гайка с насечкой, препятствующей откручиванию М6	20 шт

Аналоги

Переходник RRD правосторонний 300/200 H100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми длямонтажа, горячеоцинкованный

Код: 36348KHDZ

Переходник RRD правосторонний 300/200 H100 в комплекте с крепежнымиэлементами и соединительными пластинами, необходимыми для монтажа, цинк-ламельный

Код: 36348KZL

Чертежи

Серия	Название	Autodesk Revit	Eplan FieldSys	SAT	STEP	AVEVA	DWG (динамические блоки)	Intergraph	Eplan
"S5 Combitech" - листовые лотки	Системы кабельных лотков "L5 Combitech", "S5 Combitech", "F5 Combitech", "G5 Combitech", "U5 Combitech"	ZIP 11.67 MB
"S5 Combitech" - листовые лотки	Система металлических лотков "S5 Combitech"	ZIP 11.67 MB	RAR 286.53 kB	RAR 11.99 MB	ZIP 17.15 MB	ZIP 726.23 kB	ZIP 19.21 MB	RAR 5.28 MB
"S5 Combitech" - листовые лотки	Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5								ZIP 32.84 MB

Сертификаты

Название	Документ
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 4.28 MB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)	PDF 2.97 MB
"S5 Combitech" Свидетельство морского регистра	PDF 343.77 kB
