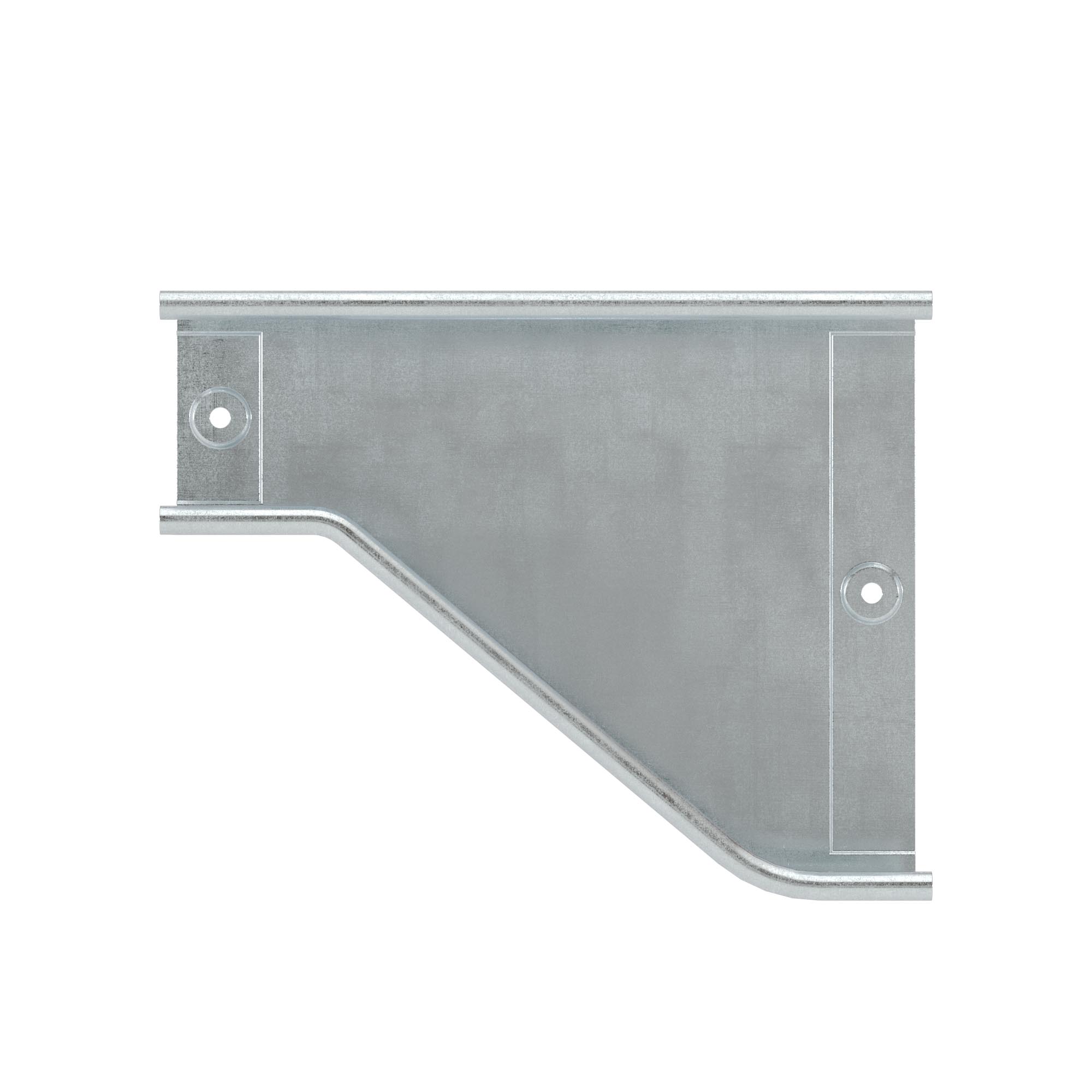

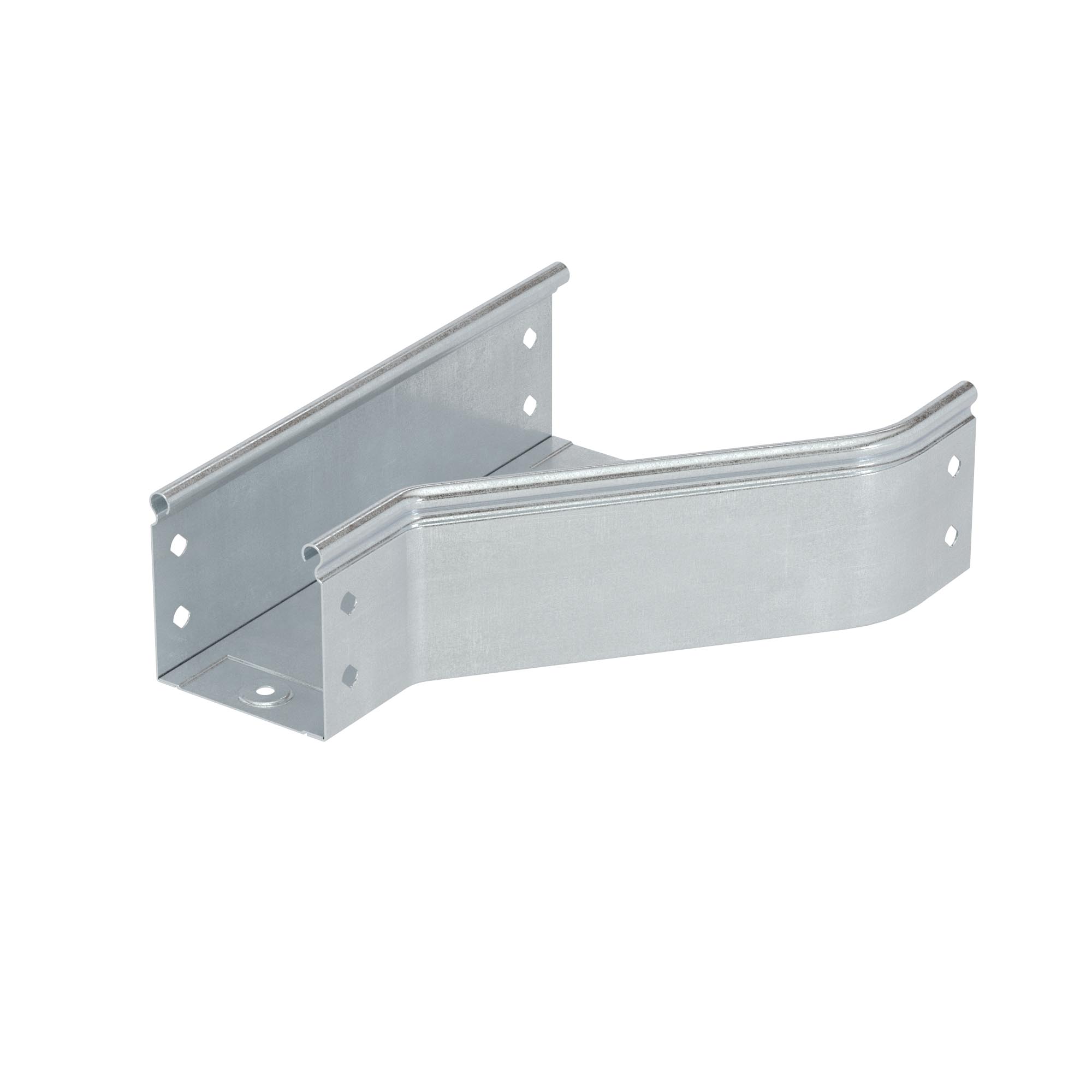

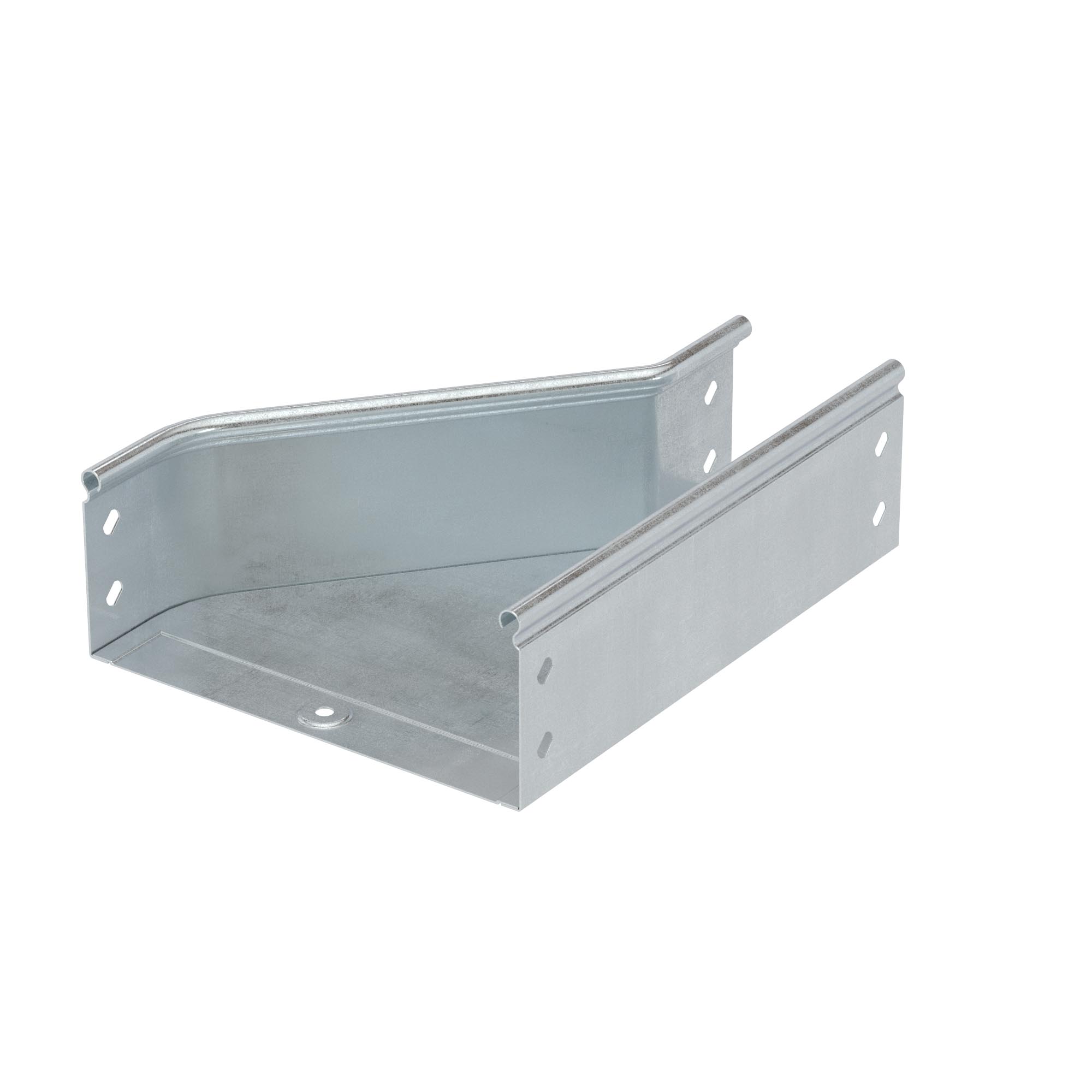

Переходник RRD правосторонний 500/400 H50 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа

Код: 36342K

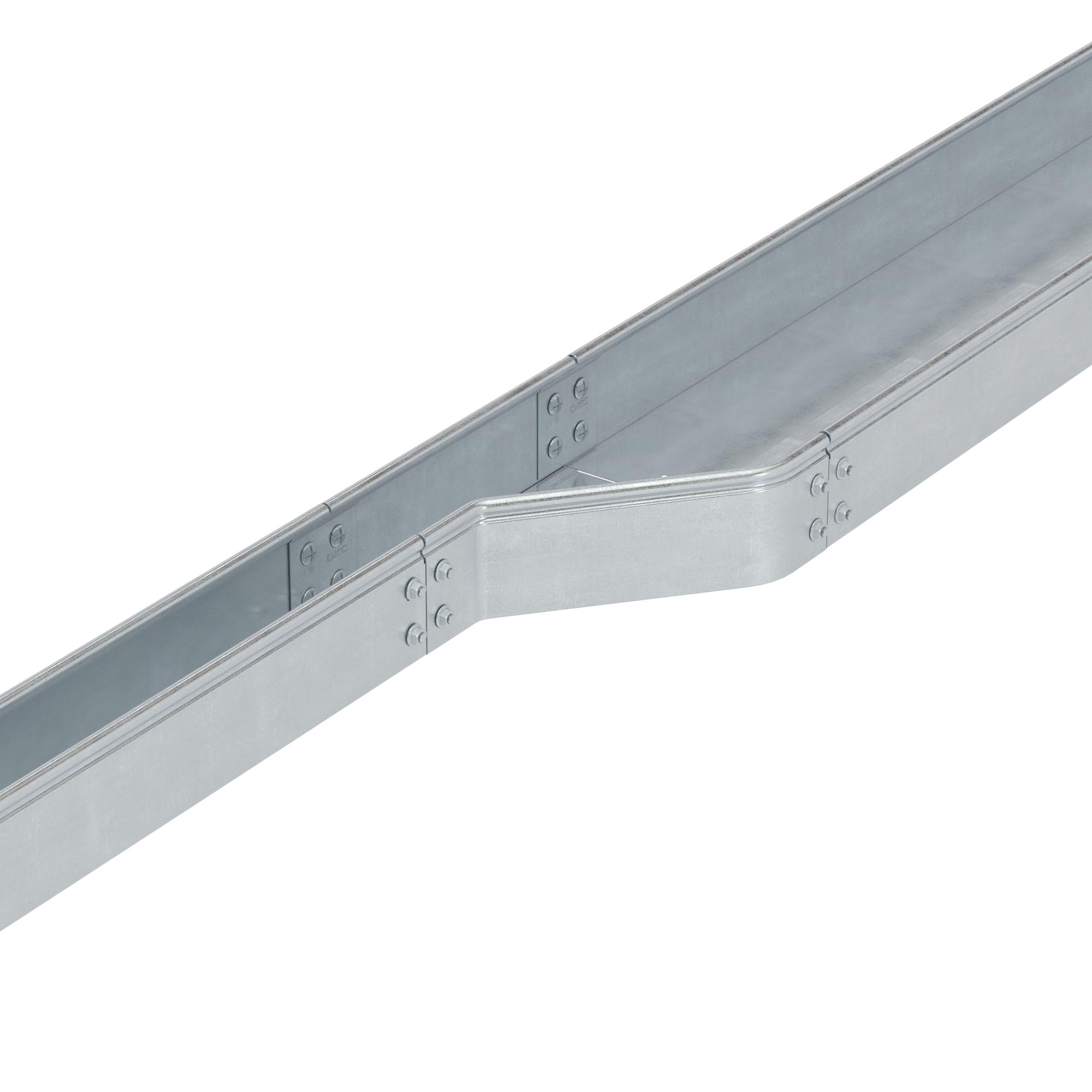

Элементы, входящие в состав системы "S5 Combitech" позволяют предусмотреть любые особенности проектирования и монтажа трассы. При построении кабельных трасс может возникать ситуация, когда требуется увеличить или уменьшить ширину лотка. Для этого применяется переходник (редукция) – аксессуар, имеющий разную ширину в начале и в конце. Правосторонняя редукция – аксессуар, который расширяется с правой стороны. Такой конструктив позволяет размещать переходник вплотную к стене.
Ширина его составляет 400 мм в узкой части и 500 мм – в широкой. Максимальная степень пыле- и влагозащиты – IP 44 (при использовании вместе с крышкой). Высота - 50 мм. Исполнение – "сталь, оцинкованная по методу Сендзимира". В состав комплектного аксессуара входят необходимые крепежные элементы и соединительные пластины.
Подробнее
Цвет Светло-серый
Модель/исполнение С разъемом/соединителем в комплекте
Защитное покрытие поверхности Оцинковка горячим способом по методу Сендзимира
Конструктивное исполнение Сужение справа
Вид/марка материала Прочее
Ширина (большая) , мм 500
Ширина (уменьшения), мм 400
Материал Сталь
Высота кабельного лотка , мм 50
Нержавеющая сталь травлёная Нет
Исполнение для больших расстояний (усиленный) Нет
Подходит для обеспеч. целостности цепи (огнестойкость) Нет

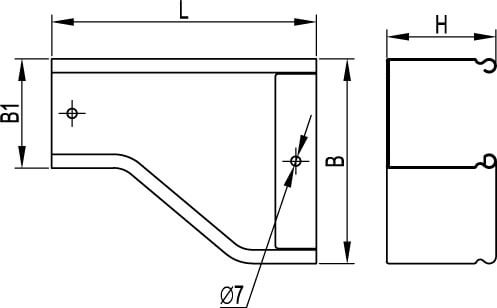

Чертежи
Серия Название Autodesk Revit Eplan FieldSys SAT STEP AVEVA DWG (динамические блоки) Intergraph
"S5 Combitech" - листовые лотки
"S5 Combitech" - листовые лотки
