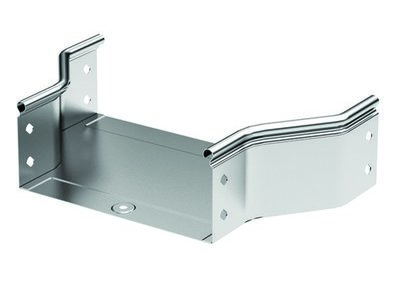

Переходник RRC симметричный 500/200 H50 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа

Переходник RRC симметричный 500/200 H50 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа

Код: 36317K

Задать вопрос

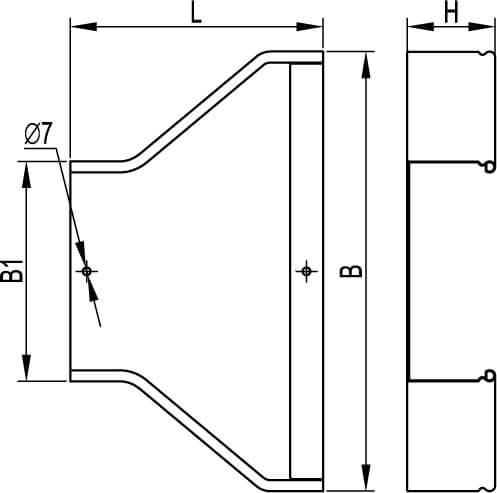

Элементы, входящие в состав системы "S5 Combitech" позволяют предусмотреть любые особенности проектирования и монтажа трассы. При построении кабельных трасс может возникать ситуация, когда требуется увеличить или уменьшить ширину лотка. Для этого применяется переходник (редукция) – аксессуар, имеющий разную ширину в начале и в конце. Симметричная редукция – аксессуар, симметричный относительно средней линии, проходящей вдоль его длины.
Этот элемент обеспечивает расширение кабельной трассы с 200 мм до 500 мм или же ее сужение. Максимальная степень пыле- и влагозащиты – IP 44 (при использовании вместе с крышкой и уполотнителями). Высота - 50 мм. Исполнение – "сталь, оцинкованная по методу Сендзимира". В состав комплектного аксессуара входят необходимые крепежные элементы и соединительные пластины.

Подробнее

Характеристики по стандарту ETIM

Цвет	Светло-серый
Модель/исполнение	С разъемом/соединителем в комплекте
Защитное покрытие поверхности	Оцинковка горячим способом по методу Сендзимира
Конструктивное исполнение	Симметричная редукция
Вид/марка материала	Прочее
Ширина (большая) , мм	500

Ширина (уменьшения), мм	200
Материал	Сталь
Высота кабельного лотка , мм	50
Нержавеющая сталь травлёная	Нет
Исполнение для больших расстояний (усиленный)	Нет
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет

Состав комплектного аксессуара

Код	Название	Количество
37301	Пластина соединительная GTO H50	4 шт
37501	Никелированная пластина для заземления PTCE	2 шт
CM010610	Винт с крестообразным шлицем М6х10	12 шт
CM100600	Гайка с насечкой, препятствующей откручиванию М6	12 шт

Аналоги

Переходник RRC симметричный 500/200 h50 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа,

Код: 36317KHDZ

Переходник RRC симметричный 500/200 h50 в комплекте с крепежнымиэлементами и соединительными пластинами, необходимыми для монтажа, цинк-ламельный

Код: 36317KZL

Чертежи

Серия	Название	Autodesk Revit	Eplan FieldSys	SAT	STEP	AVEVA	DWG (динамические блоки)	Intergraph
"S5 Combitech" - листовые лотки	Системы кабельных лотков "L5 Combitech", "S5 Combitech", "F5 Combitech", "G5 Combitech", "U5 Combitech"	ZIP 11.67 MB
"S5 Combitech" - листовые лотки	Система металлических лотков "S5 Combitech"	ZIP 11.67 MB	RAR 286.53 kB	RAR 11.99 MB	ZIP 17.15 MB	ZIP 726.23 kB	ZIP 19.21 MB	RAR 5.28 MB

Сертификаты

Название	Документ
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 3.87 MB
Все типы кабельных лотков, коробов, корпусов сварных и сборных - Свидетельство российского морского регистра 1	PDF 1.42 MB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)	PDF 2.97 MB
