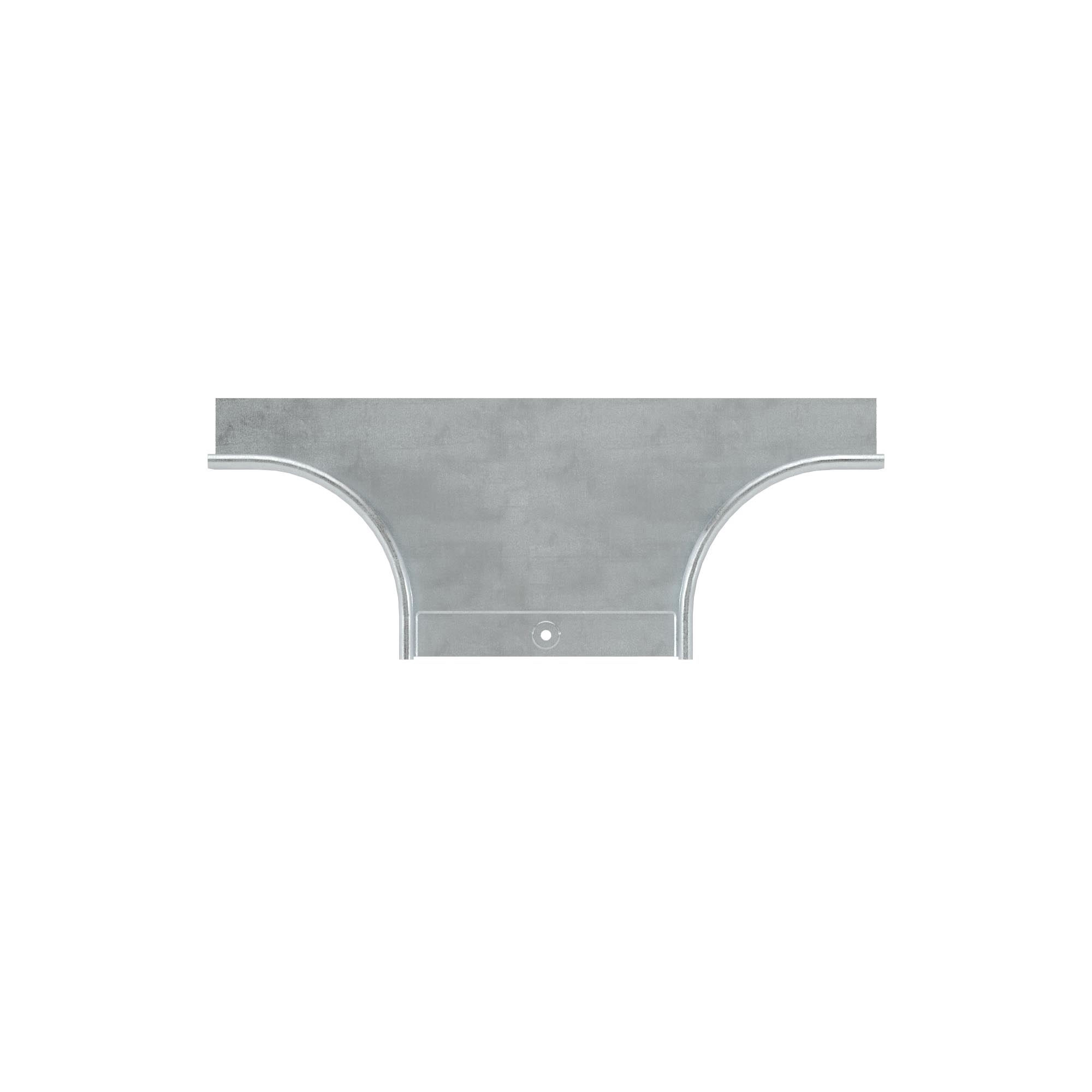

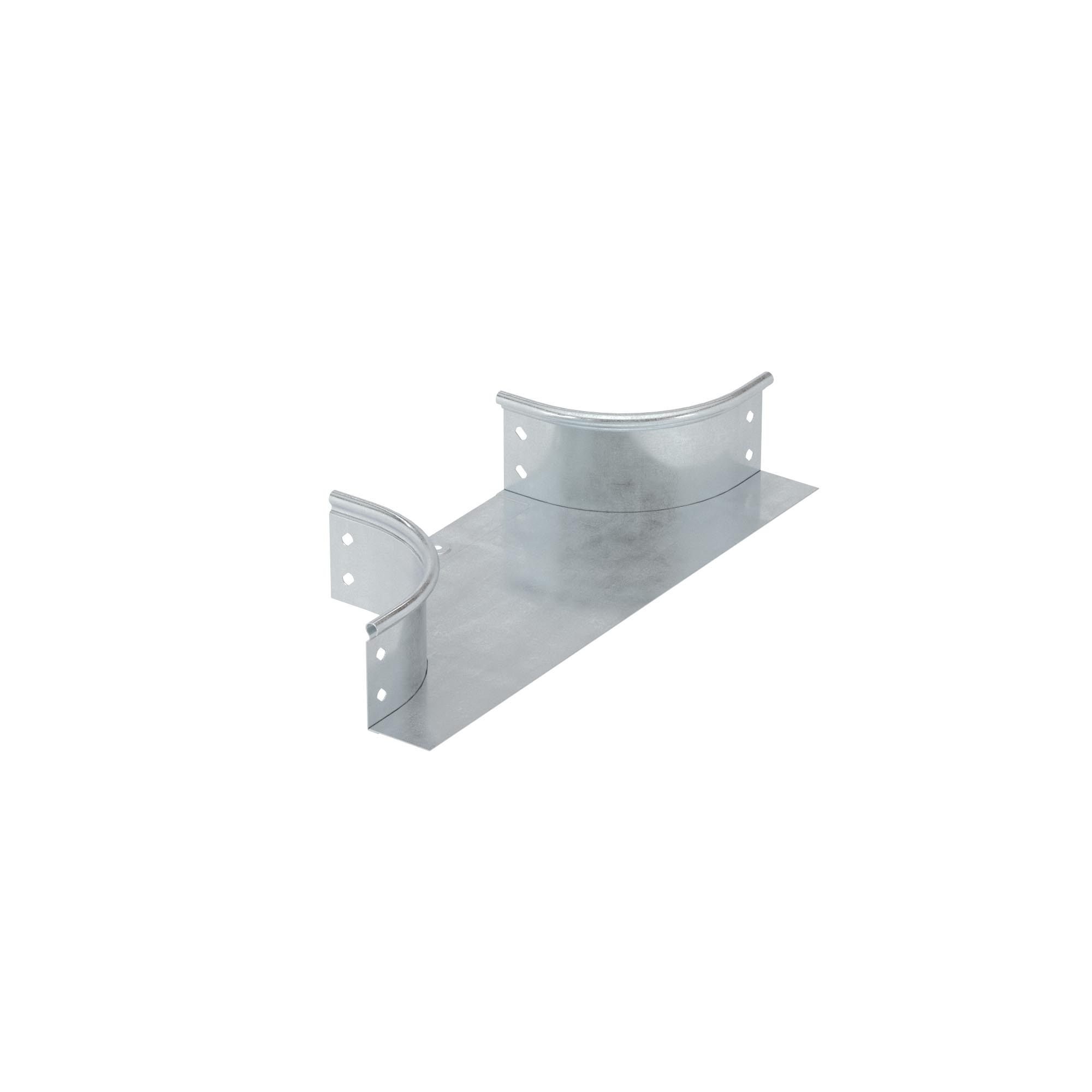

Ответвитель DL 100х50 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код: 36235K
В систему листовых лотков "S5 Combitech" помимо самих лотков входят аксессуары, необходимые для построения сложных кабельных трасс – ответвители и повороты. В состав системы входят крышки для лотков и аксессуаров, применение которых вместе с уплотнителями позволяют надежно защитить кабель от воздействия окружающей среды.
В комплект ответвителя DL входят необходимые для монтажа детали – крепежные элементы и соединительные пластины. Исполнение – "сталь, оцинкованная по методу Сендзимира", ширина лотка – 50 мм, высота – 100 мм, внутренний радиус – 100 мм.
Подробнее
| Цвет | Светло-серый |
| Модель/исполнение | С разъемом/соединителем в комплекте |
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Вид/марка материала | Сталь |
| Материал | Сталь |
| Внутр. радиус, мм | 100 |
| Ширина кабельного лотка, мм | 100 |
| Высота кабельного лотка , мм | 50 |
| НАТО монтажные отверстия | Нет |
| Нержавеющая сталь травлёная | Нет |
| Исполнение для больших расстояний (усиленный) | Нет |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Нет |
| Тип продукции | Системные аксессуары |
| Тип аксессуара | Ответвитель DL |
| Ширина | 100 мм |
| Высота | 100 мм |
| Материал | Cталь, оцинкованная по методу Сендзимира |
Состав комплектного аксессуара
| Код | Название | Количество |
| 37301 | Пластина соединительная GTO H50 | 4 ШТ |
| 37501 | Никелированная пластина для заземления PTCE | 1 ШТ |
| CM010610 | Винт с крестообразным шлицем М6х10 | 10 шт |
| CM100600 | Гайка с насечкой, препятствующей откручиванию М6 | 10 шт |

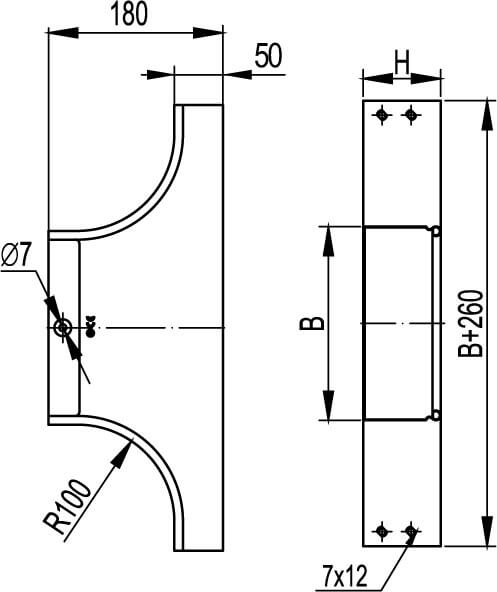

Чертежи
| Серия | Название | Eplan FieldSys | SAT | STEP | AVEVA | DWG (динамические блоки) | Autodesk Revit | Intergraph | Eplan |
|---|---|---|---|---|---|---|---|---|---|
|
Листовые лотки - "S5 Combitech"
|
|
||||||||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
