Пластина крепежная GSV H50 (4 шт.) в комплекте с метизами, необходимымидля монтажа

Пластина крепежная GSV H50 (4 шт.) в комплекте с метизами, необходимымидля монтажа

Код: 30013K

Задать вопрос

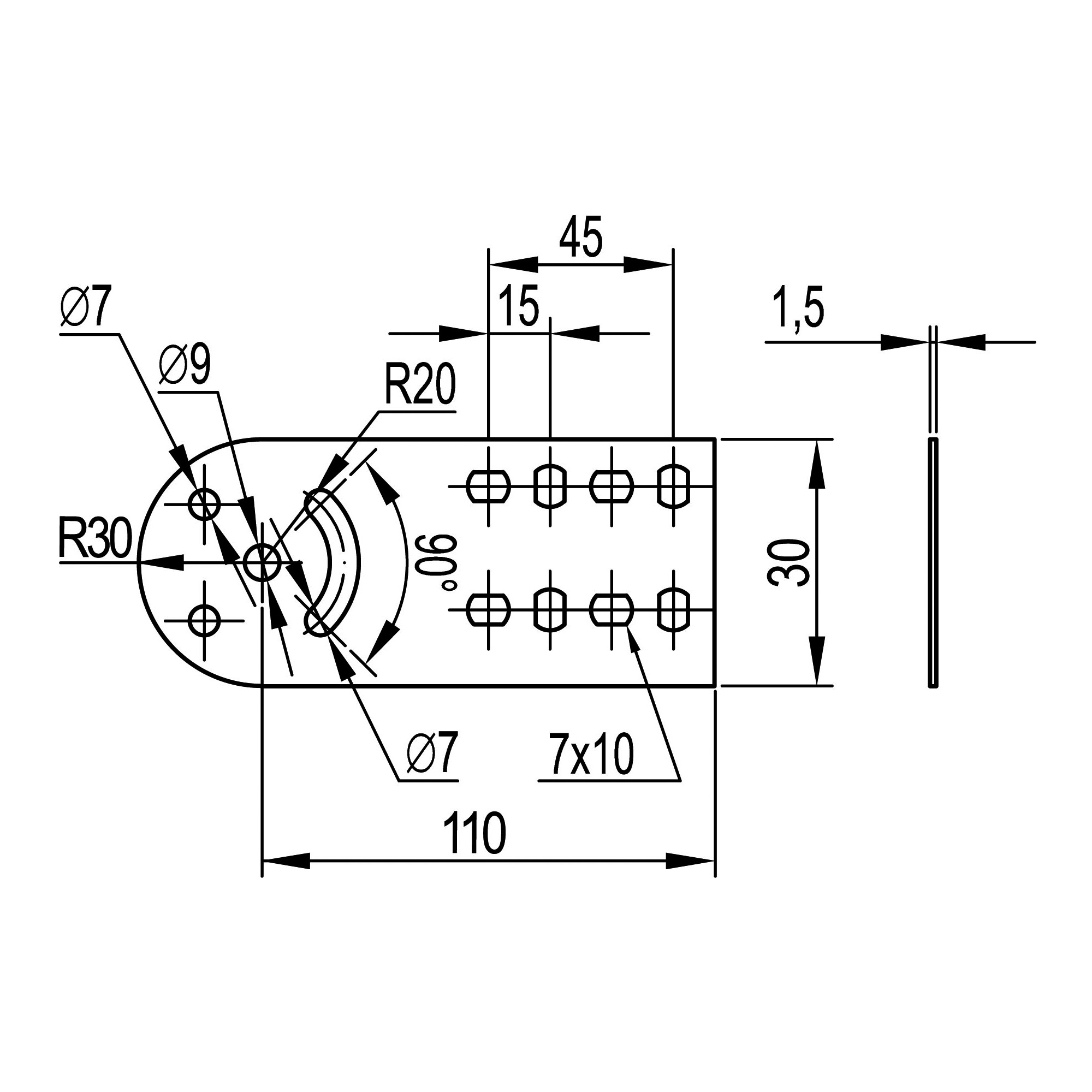

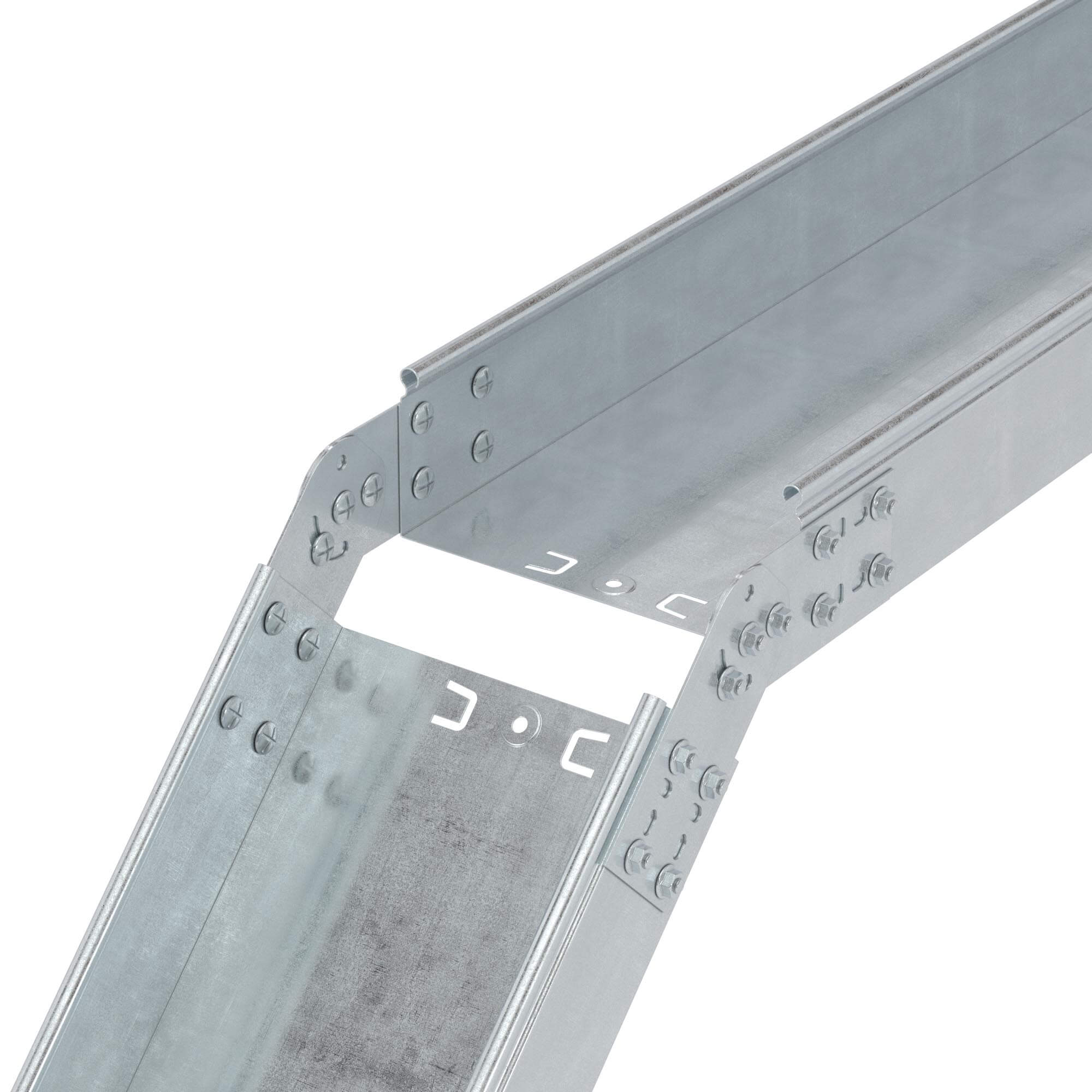

Система листовых лотков "S5 Combitech" включает в себя не только сами лотки, но также аксессуары, которые позволяют проектировать и строить сложные кабельные трассы нестандартного конструктива. Крепежная пластина GSV – это шарнирный соединитель для лотков, применение которого позволяет поменять уровень прокладки трассы, наклонив ее под произвольным углом (угол регулируется движением болта по дугообразному пазу). Пластина закрепляется на боковых стенках лотка гайками с насечками М6 и винтами М6х10.

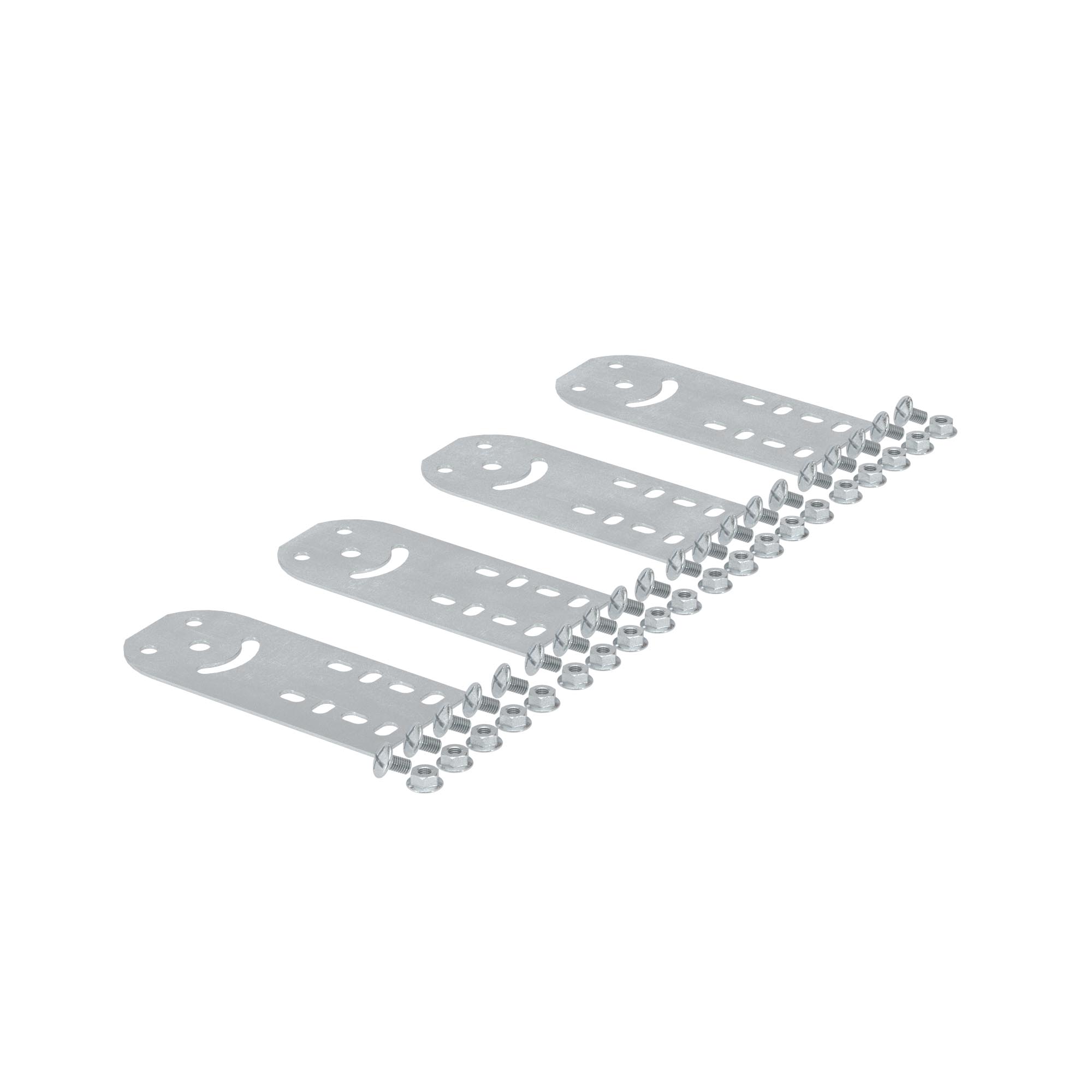

Исполнение аксессуара – "сталь, оцинкованная по методу Сендзимира". Пластина подходит для применения с лотками высотой 50 мм и шириной от 50 до 600 мм. В комплект входят 4 пластины и включены необходимые для монтажа метизы.

Подробнее

Характеристики по стандарту ETIM

Защитное покрытие поверхности	Оцинковка горячим способом по методу Сендзимира
Вид/марка материала	Прочее
Материал	Сталь
Подходит для лестничного лотка	Да
Подходит для (листового) кабельного лотка	Да

Подходит для лотка высотой, мм	50
Горизонт.-поворотный/шарнирный	Да
Подходит для лотка шириной, мм	50…600
Цвет	Светло-серый
Тип соединения	Прочее

Состав комплектного аксессуара

Код	Название	Количество
CM010610	Винт с крестообразным шлицем М6х10	12 шт
CM100600	Гайка с насечкой, препятствующей откручиванию М6	12 шт

Чертежи

Серия	Название	Autodesk Revit	Eplan FieldSys	SAT	STEP	AVEVA	DWG (динамические блоки)	Intergraph
"S5 Combitech" - листовые лотки	Системы кабельных лотков "L5 Combitech", "S5 Combitech", "F5 Combitech", "G5 Combitech", "U5 Combitech"	ZIP 11.67 MB
"S5 Combitech" - листовые лотки	Система металлических лотков "S5 Combitech"	ZIP 11.67 MB	RAR 286.53 kB	RAR 11.99 MB	ZIP 17.15 MB	ZIP 726.23 kB	ZIP 19.21 MB	RAR 5.28 MB

Сертификаты

Название	Документ
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 3.87 MB
Все типы кабельных лотков, коробов, корпусов сварных и сборных - Свидетельство российского морского регистра 1	PDF 1.42 MB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)	PDF 2.97 MB
