Угол вертикальный вниз 90 50х50, глухой
Код: 39002
Выберите файл для скачивания
- Страница из каталога
- Страница - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
- Страница - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Страница - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
-
Выберите файл
для скачивания - Страница из каталога
- Страница - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
- Страница - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Страница - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"

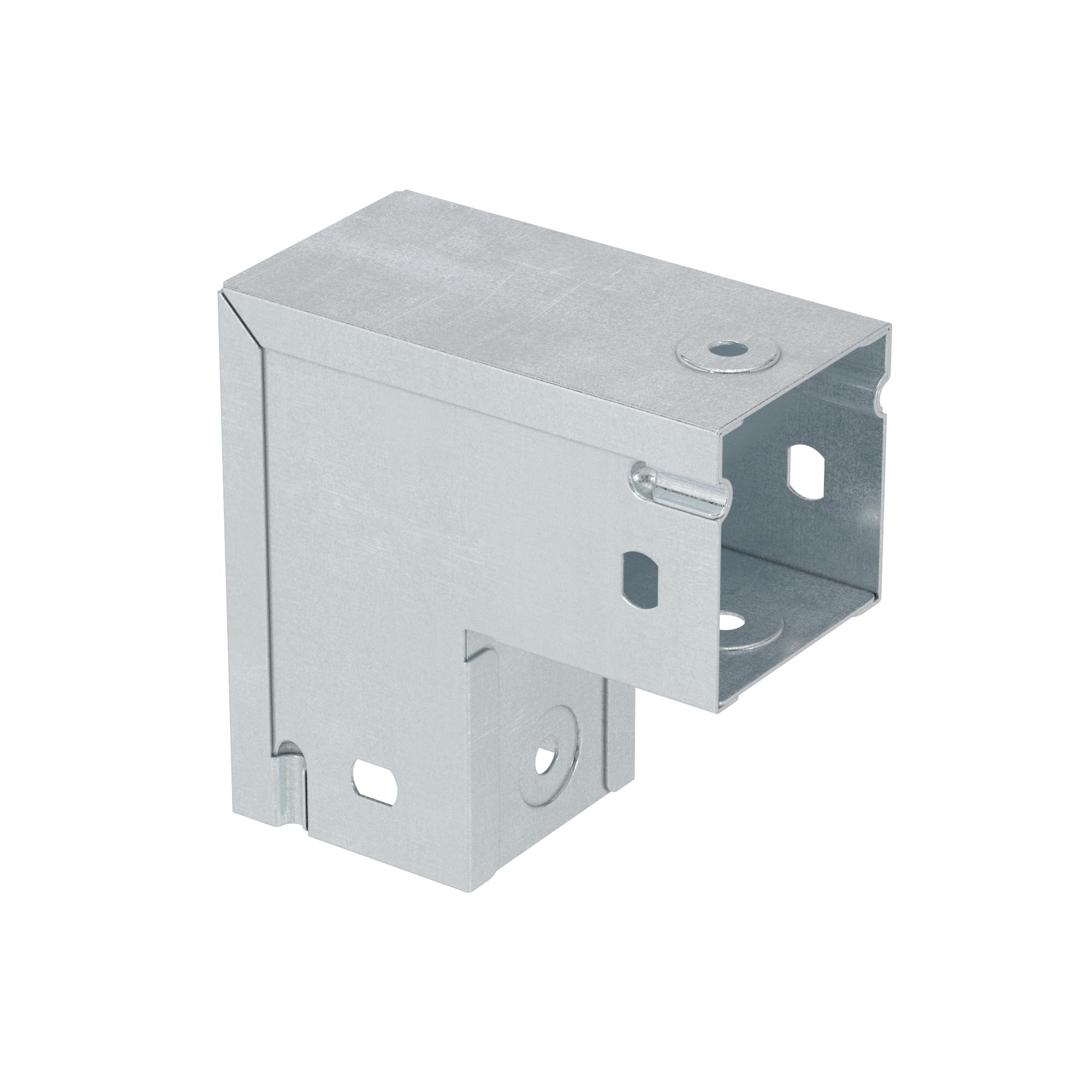

Широкий выбор аксессуаров для линейки листовых лотков "S5 Combitech" позволяют строить трассы любой сложности. Глухой вертикальный угол 90o – это закрытый аксессуар для поворота трассы под прямым углом в вертикальной плоскости (вниз). Конструкция элемента предотвращает возможное повреждение кабеля.
Толщина стали – 0,8 мм. Высота - 100 мм, ширина - 50 мм, высота – 50 мм. Исполнение - "сталь, оцинкованная по методу Сендзимира".
Толщина стали – 0,8 мм. Высота - 100 мм, ширина - 50 мм, высота – 50 мм. Исполнение - "сталь, оцинкованная по методу Сендзимира".
| Цвет | Светло-серый |
| Модель/исполнение | Без разъема/соединителя |
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Толщина материала, мм | 0.8 |
| Отклонение (угол) | 90° |
| Перфорированная боковая стенка | Нет |
| Вид/марка материала | Сталь |
| Материал | Сталь |
| Перфорация в основании для монтажа | Да |
| Внутр. радиус, мм | 90 |
| Ширина кабельного лотка , мм | 50 |
| Высота кабельного лотка , мм | 50 |
| Изменение направления | Вертикально ниспадающий (внешний) |
| НАТО монтажные отверстия | Нет |
| Нержавеющая сталь травлёная | Нет |
| Исполнение для больших расстояний (усиленный) | Нет |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Нет |
| Тип продукции | Системные аксессуары |
| Ширина | 50 мм |
| Высота | 50 мм |
