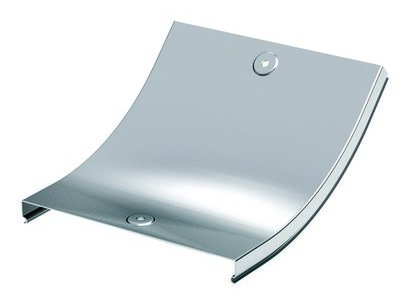

Крышка на угол CS 45 вертикальный внутр. 45° осн.200

Крышка на угол CS 45 вертикальный внутр. 45° осн.200

Код: 38224

Задать вопрос

Входящие в состав системы листовых лотков "S5 Combitech" аксессуары упрощают построение кабельных трасс под любые задачи и обеспечивают проложенному кабелю надежную защиту. Для того, чтобы уберечь трассу от воздействия влаги и попадания мусора внутрь лотка, рекомендуется применять неперфорированные аксессуары вместе с крышками. При этом достигается высокая степень пыле- и влагозащиты IP 44. Если возникает необходимость получить доступ к кабелю, крышка легко снимается.

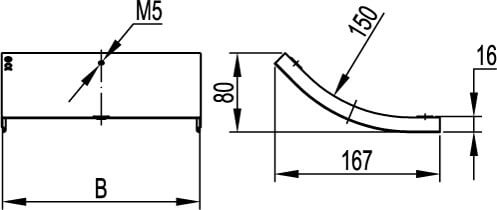

Крышка CS 45 на вертикальный внутренний угол 45° имеет длину 167 мм и ширину 200 мм. Исполнение – "сталь, оцинкованная по методу Сендзимира".

Подробнее

Материал	Сталь, оцинкованная по методу Сендзимира
Высота, мм	15
Ширина, мм	200

Радиус изгиба, мм	150
Толщина листовой стали, мм	0,6

Цвет	Светло-серый
Ширина, мм	200
Защитное покрытие поверхности	Оцинковка горячим способом по методу Сендзимира
Отклонение (угол)	45°
Шарнирный (-ая)	Нет
Вид/марка материала	Прочее
Длина, мм	167
Материал	Сталь

Тип крепления	Защелкивание
Подходит для проволочного лотка	Нет
Подходит для лестничного лотка	Нет
Подходит для (листового) кабельного лотка	Да
Нержавеющая сталь травлёная	Нет
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет
Изменение направления	Вертикально восходящий (внутренний)

Аналоги

Крышка CS 45 на угол вертикальный внутр. 45° осн.200, горячеоцинкованная

Код: 38224HDZ

Крышка CS 45 на угол вертикальный внутр. 45° осн.200, цинк-ламельная

Код: 38224ZL
