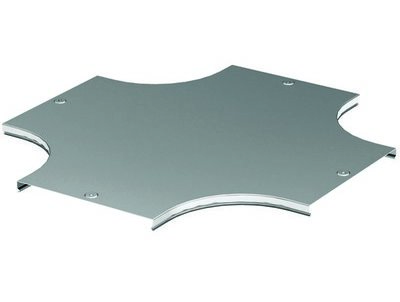

Крышка на ответвитель DPX крестообразный осн.80

Код: 38061

Задать вопрос

Аксессуары, входящие в систему "S5 Combitech", облегчают построение кабельных трасс и их адаптацию под любые задачи. Крышка на ответвитель DPX легко и надежно крепится, предотвращая попадание влаги и крупных частиц внутрь лотка – при этом кабель оказывается надежно защищен от повреждений и неблагоприятных условий. При применении крышки вместе с неперфорированными аксессуарами достигается высокая степень пыле- и влагозащиты – IP 44. При необходимости можно на время снять ее для доступа к кабелю – для этого не требуется специальных инструментов.
Исполнение – "сталь, оцинкованная по методу Сендзимира". Ширина – 80 мм.

Подробнее

Материал	Сталь, оцинкованная по методу Сендзимира
Высота, мм	15
Ширина, мм	80

Радиус изгиба, мм	100
Толщина листовой стали, мм	0,6

Цвет	Светло-серый
Ширина, мм	80
Защитное покрытие поверхности	Оцинковка горячим способом по методу Сендзимира
Вид/марка материала	Прочее
Материал	Сталь

Тип крепления	Зажим/фиксатор крышки
Подходит для лестничного лотка	Нет
Подходит для (листового) кабельного лотка	Нет
Нержавеющая сталь травлёная	Нет

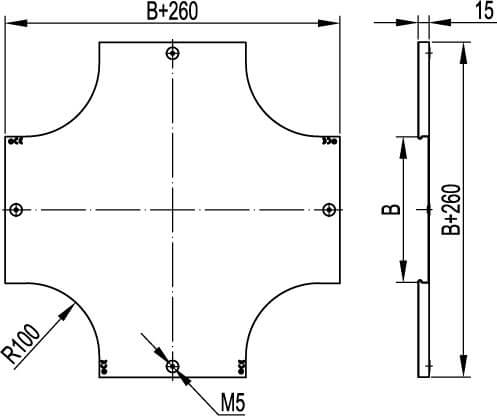

Чертежи

Серия	Название	Autodesk Revit	Eplan FieldSys	SAT	STEP	AVEVA	DWG (динамические блоки)	Intergraph
"S5 Combitech" - листовые лотки	Cистемы кабельных лотков "L5 Combitech", "S5 Combitech", "F5 Combitech", "G5 Combitech", "U5 Combitech"	ZIP 11.67 MB
"S5 Combitech" - листовые лотки	Система металлических лотков "S5 Combitech"	ZIP 11.67 MB	RAR 286.53 kB	RAR 11.99 MB	ZIP 17.15 MB	ZIP 726.23 kB	ZIP 19.21 MB	RAR 5.28 MB
