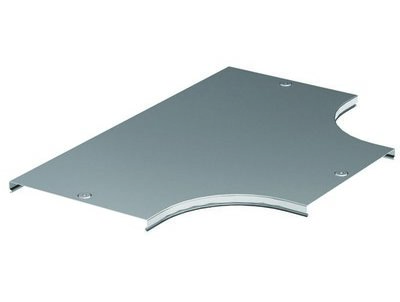

Крышка на ответвитель DPT Т-образный горизонтальный осн.500

Крышка на ответвитель DPT Т-образный горизонтальный осн.500

Код: 38047

Задать вопрос

Аксессуары, входящие в систему "S5 Combitech", облегчают построение кабельных трасс и их адаптацию под любые задачи. Крышка на ответвитель DPT легко и надежно крепится, предотвращая попадание влаги и крупных частиц внутрь лотка – при этом кабель оказывается надежно защищен от повреждений и неблагоприятных условий. При применении крышки вместе с неперфорированными аксессуарами достигается высокая степень пыле- и влагозащиты – IP 44. При необходимости можно на время снять ее для доступа к кабелю – для этого не требуется специальных инструментов.
Исполнение – "сталь, оцинкованная по методу Сендзимира". Ширина – 500 мм.

Подробнее

Материал	Сталь, оцинкованная по методу Сендзимира
Высота, мм	15
Ширина, мм	500

Радиус изгиба, мм	100
Толщина листовой стали, мм	0,6

Цвет	Светло-серый
Ширина, мм	500
Защитное покрытие поверхности	Оцинковка горячим способом по методу Сендзимира
Вид/марка материала	Прочее
Материал	Сталь

Тип крепления	Защелкивание
Подходит для лестничного лотка	Нет
Подходит для (листового) кабельного лотка	Да
Нержавеющая сталь травлёная	Нет

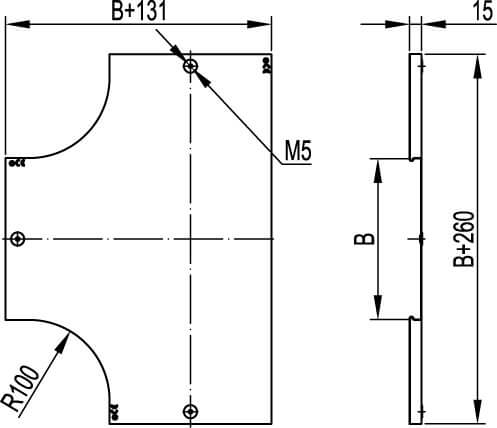

Чертежи

Серия	Название	Autodesk Revit	Eplan FieldSys	SAT	STEP	AVEVA	DWG (динамические блоки)	Intergraph
"S5 Combitech" - листовые лотки	Системы кабельных лотков "L5 Combitech", "S5 Combitech", "F5 Combitech", "G5 Combitech", "U5 Combitech"	ZIP 11.67 MB
"S5 Combitech" - листовые лотки	Система металлических лотков "S5 Combitech"	ZIP 11.67 MB	RAR 286.53 kB	RAR 11.99 MB	ZIP 17.15 MB	ZIP 726.23 kB	ZIP 19.21 MB	RAR 5.28 MB

Сертификаты

Название	Документ
S5 Combitech - Сертификат соответствия на листовые лотки	PDF 435.66 kB
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 3.87 MB
Все типы кабельных лотков, коробов, корпусов сварных и сборных - Свидетельство российского морского регистра 1	PDF 1.42 MB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)	PDF 2.97 MB
