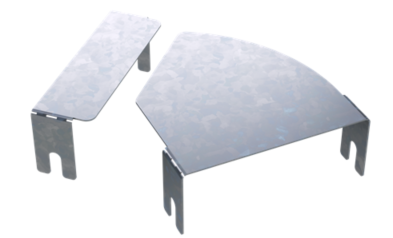

Крышка для угла горизонтального изменяемого угла CPO 0-45 осн.80
Код: 38009
-
Скачать?
- Страница из каталога
- Страница - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
- Страница - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Страница - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
Крышка для изменяемого угла серии "S5 Combitech" применяется для защиты кабеля от внешних воздействий и механических повреждений. Ее применение повышает степень пыле- и влагозащиты IP (максимально достижимая степень защиты – IP 44).
Аксессуар предназначен для изменяемых углов 0-45o серии "S5 Combitech" шириной 80 мм. Крышка фиксируется винтами. Исполнение – "сталь, оцинкованная по методу Сендзимира". Длина - 142 мм.
Аксессуар предназначен для изменяемых углов 0-45o серии "S5 Combitech" шириной 80 мм. Крышка фиксируется винтами. Исполнение – "сталь, оцинкованная по методу Сендзимира". Длина - 142 мм.
| Цвет | Светло-серый |
| Ширина, мм | 80 |
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Отклонение (угол) | Регулируемый |
| Шарнирный (-ая) | Да |
| Вид/марка материала | Прочее |
| Длина, мм | 142 |
| Материал | Сталь |
| Тип крепления | Привинчивание |
| Подходит для проволочного лотка | Нет |
| Подходит для лестничного лотка | Нет |
| Подходит для (листового) кабельного лотка | Да |
| Нержавеющая сталь травлёная | Нет |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Нет |
| Изменение направления | Горизонтальн. |
| Тип продукции | Крышки для системных аксессуаров |
| Тип аксессуара | Крышка для угла горизонтального изменяемого угла CPO 0-45 |
| Ширина | 80 мм |

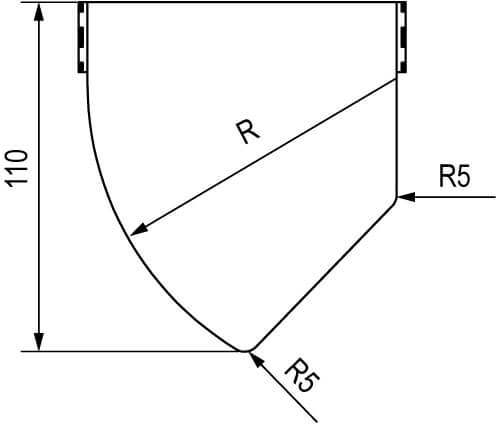

Чертежи
