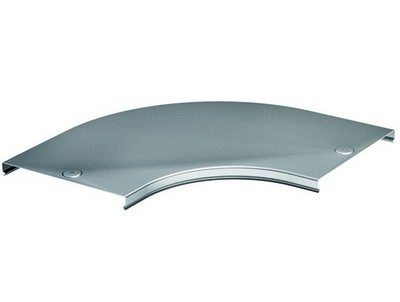

Крышка на угол CPO 90 горизонтальный 90° осн.300
Крышка на угол CPO 90 горизонтальный 90° осн.300
Код:
38005
Задать вопрос
Скачать в PDF
?
Аксессуары, входящие в систему "S5 Combitech", облегчают построение трассы под любые задачи и надежно защищают кабель от повреждения. Крышка на угол легко и надежно крепится, предотвращая попадание влаги и крупных частиц внутрь лотка. При применении крышки на угол 90° вместе с неперфорированными аксессуарами достигается высокая степень пыле- и влагозащиты – IP 44. При необходимости можно на время снять крышку для доступа к кабелю – для этого не требуется специальных инструментов.

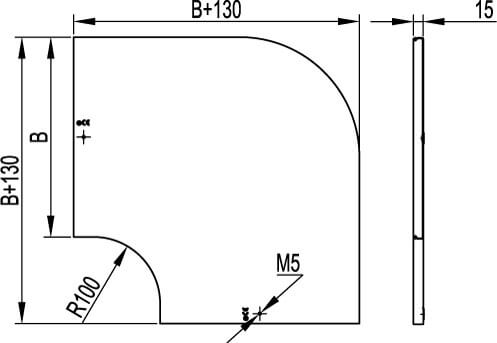

Исполнение аксессуара – "сталь, оцинкованная по методу Сендзимира". Длина – 430 мм, ширина – 300 мм.
Подробнее
Карточка товара
Характеристики
Аналоги
Чертежи
Сертификаты
Каталоги
Решения
Характеристики по стандарту ETIM
Пользовательские характеристики
Цвет
Светло-серый
Ширина, мм
300
Защитное покрытие поверхности
Оцинковка горячим способом по методу Сендзимира
Отклонение (угол)
90°
Шарнирный (-ая)
Нет
Длина, мм
430
Материал
Сталь
Тип крепления
Защелкивание
Подходит для проволочного лотка
Нет
Подходит для лестничного лотка
Нет
Подходит для (листового) кабельного лотка
Да
Нержавеющая сталь травлёная
Нет
Подходит для обеспеч. целостности цепи (огнестойкость)
Нет
Изменение направления
Горизонтальн.
Материал
Сталь, оцинкованная по методу Сендзимира
Высота, мм
15
Ширина, мм
300
Радиус изгиба, мм
100
Толщина листовой стали, мм
0,6
Аналоги
Крышка CPO 90 на угол горизонтальный 90° осн.300, горячеоцинкованная
Код: 38005HDZ
Крышка CPO 90 на угол горизонтальный 90° осн.300, цинк-ламельная
Код: 38005ZL
