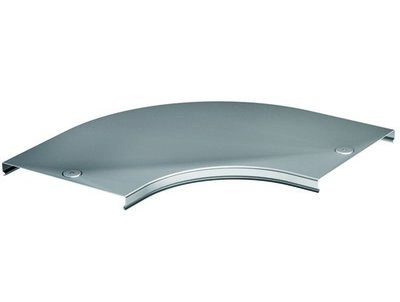

Крышка на угол CPO 90 горизонтальный 90° осн.150

Код: 38003

Задать вопрос

Аксессуары, входящие в систему "S5 Combitech", облегчают построение трассы под любые задачи и надежно защищают кабель от повреждения. Крышка на угол легко и надежно крепится, предотвращая попадание влаги и крупных частиц внутрь лотка. При применении крышки на угол 90° вместе с неперфорированными аксессуарами достигается высокая степень пыле- и влагозащиты – IP 44. При необходимости можно на время снять крышку для доступа к кабелю – для этого не требуется специальных инструментов.

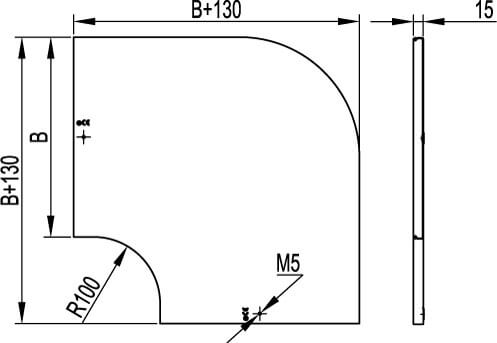

Исполнение аксессуара – "сталь, оцинкованная по методу Сендзимира". Длина – 280 мм, ширина – 150 мм.

Подробнее

Цвет	Светло-серый
Ширина, мм	150
Защитное покрытие поверхности	Оцинковка горячим способом по методу Сендзимира
Отклонение (угол)	90°
Шарнирный (-ая)	Нет
Длина, мм	280
Материал	Сталь

Тип крепления	Защелкивание
Подходит для проволочного лотка	Нет
Подходит для лестничного лотка	Нет
Подходит для (листового) кабельного лотка	Да
Нержавеющая сталь травлёная	Нет
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет
Изменение направления	Горизонтальн.

Материал	Сталь, оцинкованная по методу Сендзимира
Высота, мм	15
Ширина, мм	150

Радиус изгиба, мм	100
Толщина листовой стали, мм	0,6

Аналоги

Крышка CPO 90 на угол горизонтальный 90° осн.150, горячеоцинкованная

Код: 38003HDZ

Крышка CPO 90 на угол горизонтальный 90° осн.150, цинк-ламельная

Код: 38003ZL

Чертежи

Серия	Название	Autodesk Revit	Eplan FieldSys	SAT	STEP	AVEVA	DWG (динамические блоки)	Intergraph
"S5 Combitech" - листовые лотки	Системы кабельных лотков "L5 Combitech", "S5 Combitech", "F5 Combitech", "G5 Combitech", "U5 Combitech"	ZIP 11.67 MB
"S5 Combitech" - листовые лотки	Система металлических лотков "S5 Combitech"	ZIP 11.67 MB	RAR 286.53 kB	RAR 11.99 MB	ZIP 17.15 MB	ZIP 726.23 kB	ZIP 19.21 MB	RAR 5.28 MB

Сертификаты

Название	Документ
S5 Combitech - Сертификат соответствия на листовые лотки	PDF 435.66 kB
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 3.87 MB
Все типы кабельных лотков, коробов, корпусов сварных и сборных - Свидетельство российского морского регистра 1	PDF 1.42 MB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)	PDF 2.97 MB
