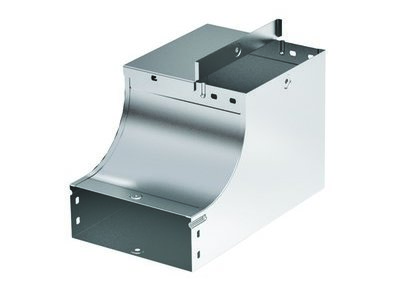

Угол вертикальный внутренний, переходник CSSD 90 осн.500 H50
Код:
37666
Лотки и аксессуары системы "S5 Combitech" применяются для построения кабельных трасс, в том числе сложного конструктива – с горизонтальными и вертикальными разворотами и изгибами. Вертикальный внутренний угол-переходник CSSD используется для поворота кабельной трассы в вертикальной плоскости с разворотом открытой ее части на 90о вокруг своей оси. При этом плавный изгиб предотвращает повреждение кабеля при прокладке. Ровная боковая часть аксессуара позволяет размещать трассу вдоль стены.
Угол применяется с лотками шириной 500 мм и высотой 50 мм. Внутренний радиус аксессуара - 130 мм. Толщина стали – 1 мм. Исполнение – "сталь, оцинкованная по методу Сендзимира".
Подробнее
Угол применяется с лотками шириной 500 мм и высотой 50 мм. Внутренний радиус аксессуара - 130 мм. Толщина стали – 1 мм. Исполнение – "сталь, оцинкованная по методу Сендзимира".
| Модель/исполнение | Без соединит. разъема |
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Толщина материала, мм | 1 |
| Отклонение (угол) | 90° |
| Перфорированная боковая стенка | Да |
| Вид/ марка материала | Сталь |
| Материал | Сталь |
| Перфорация в основании для монтажа | Да |
| Внутр. радиус, мм | 130 |
| Ширина кабельного лотка, мм | 500 |
| Высота кабельного лотка, мм | 50 |
| Изменение направления | Вертикально восходящий (внутренний) |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| С крышкой | Нет |
| Исполнение изгиба | Плавный изгиб |
