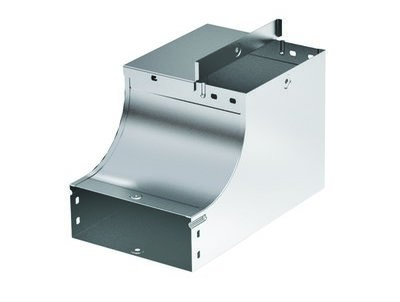

Угол вертикальный внутренний, переходник CSSD 90 осн.200 H50

Код: 37663
Код: 37663
Выведено из ассортимента . Рекомендуемая замена: 37663K
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт
Вес, кг: 2,250
Объем, м3: 0,01382
?
Лотки и аксессуары системы "S5 Combitech" применяются для построения кабельных трасс, в том числе сложного конструктива – с горизонтальными и вертикальными разворотами и изгибами. Вертикальный внутренний угол-переходник CSSD используется для поворота кабельной трассы в вертикальной плоскости с разворотом открытой ее части на 90о вокруг своей оси. При этом плавный изгиб предотвращает повреждение кабеля при прокладке. Ровная боковая часть аксессуара позволяет размещать трассу вдоль стены.
Угол применяется с лотками шириной 200 мм и высотой 50 мм. Внутренний радиус аксессуара - 130 мм. Толщина стали – 1 мм. Исполнение – "сталь, оцинкованная по методу Сендзимира".
Подробнее
  • Задать вопрос
  • Задать вопрос
Лотки и аксессуары системы "S5 Combitech" применяются для построения кабельных трасс, в том числе сложного конструктива – с горизонтальными и вертикальными разворотами и изгибами. Вертикальный внутренний угол-переходник CSSD используется для поворота кабельной трассы в вертикальной плоскости с разворотом открытой ее части на 90о вокруг своей оси. При этом плавный изгиб предотвращает повреждение кабеля при прокладке. Ровная боковая часть аксессуара позволяет размещать трассу вдоль стены.
Угол применяется с лотками шириной 200 мм и высотой 50 мм. Внутренний радиус аксессуара - 130 мм. Толщина стали – 1 мм. Исполнение – "сталь, оцинкованная по методу Сендзимира".
Подробнее
Модель/исполнение Без соединит. разъема
Защитное покрытие поверхности Оцинковка горячим способом по методу Сендзимира
Толщина материала, мм 1
Отклонение (угол) 90°
Перфорированная боковая стенка Нет
Материал Сталь
Перфорация в основании для монтажа Да
Внутр. радиус, мм 130
Ширина кабельного лотка, мм 200
Высота кабельного лотка, мм 50
Изменение направления Вертикально восходящий (внутренний)
NATO монтажные отверстия Нет
Нержавеющая сталь травлёная Нет
Исполнение для больших расстояний (усиленный) Нет
Подходит для обеспеч. целостности цепи (огнестойкость) Нет
