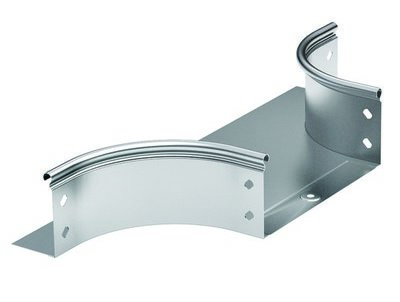

Ответвитель DL 200х50
Код:
36237
-
Выберите файл
для скачивания - Страница - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
- Страница - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Страница - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
Для построения сложной кабельной трассы с многочисленными поворотами и ответвлениями на основе листовых лотков системы "S5 Combitech" применяются разнообразные аксессуары. Ответвители DL позволяют организовать разветвление с плавными поворотами с уменьшением ширины лотка на "рукавах". Применение этого аксессуара предотвращает повреждение кабеля при прокладке и обеспечивает его защиту от попадания влаги и мелких частиц (при применении вместе с крышкой уровень пыле- и влагозащиты IP достигает 44).
Исполнение – "сталь, оцинкованная по методу Сендзимира". Высота - 50 мм, ширина - 200 мм, внутренний радиус поворотов - 100 мм.
Подробнее
Исполнение – "сталь, оцинкованная по методу Сендзимира". Высота - 50 мм, ширина - 200 мм, внутренний радиус поворотов - 100 мм.
Цвет | Светло-серый |
Модель/исполнение | С соединит. разъемом в комплекте |
Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
Материал | Сталь |
Внутр. радиус, мм | 100 |
Ширина кабельного лотка, мм | 200 |
Высота кабельного лотка, мм | 50 |
NATO монтажные отверстия | Нет |
Нержавеющая сталь травлёная | Нет |
Исполнение для больших расстояний (усиленный) | Нет |
Подходит для обеспеч. целостности цепи (огнестойкость) | Нет |
Ширина (уменьшения) | 200 |
Ширина (большая) | 460 |
