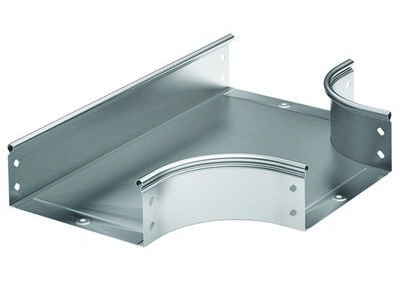

Ответвитель DPT Т-образный горизонтальный 500х50
Код:
36127
- Где купить?
-
Выберите файл
для скачивания - Страницы - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
- Страница - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Страница - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
Ответвители – это аксессуары, облегчают построение кабельных трасс сложной геометрии. Они позволяют создавать ответвления кабельной трассы. Данный аксессуар (его также называют "тройник горизонтальный") имеет Т-образную форму и применяется для организации поворотов и ответвлений в горизонтальной плоскости. Его конструктив обеспечивает плавный поворот и предупреждает повреждение кабеля при прокладке. При применении вместе с крышкой обеспечивается высокая степень пыле- и влагозащиты кабеля – до IP 44, и при этом простой доступ к кабелю, т.к. крышку можно снять при необходимости.
Исполнение – "сталь, оцинкованная по методу Сендзимира". Высота – 50 мм, ширина – 500 мм, внутренний радиус поворотов – 100 мм.
Подробнее
Исполнение – "сталь, оцинкованная по методу Сендзимира". Высота – 50 мм, ширина – 500 мм, внутренний радиус поворотов – 100 мм.
Модель/исполнение | С интегрированным соединит. разъемом |
Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
Конструктивное исполнение | Тройник горизонтальный |
Материал | Сталь |
Внутр. радиус, мм | 100 |
Ширина кабельного лотка, мм | 500 |
Высота кабельного лотка, мм | 50 |
Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
