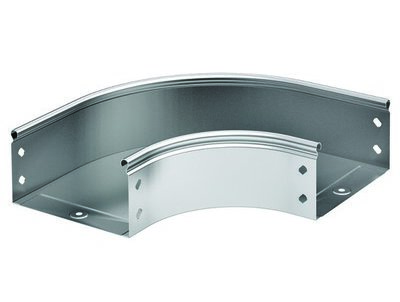

Угол CPO 90 горизонтальный 90° 100х50
Код:
36002
-
Выберите файл
для скачивания - Страницы - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
- Страница - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Страница - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
Аксессуары системы "S5 Combitech" позволяют строить кабельные трассы сложного конструктива, с многочисленными поворотами и углами. Один из широко используемых аксессуаров – угол СРО горизонтальный. Он применяется для поворота кабельной трассы в горизонтальной плоскости на определенный угол. Данный угол СРО необходим для осуществления поворота на 90°. Плавный изгиб аксессуара предупреждает повреждение кабеля при прокладке. При использовании вместе с крышкой достигается высокий уровень пыле- и влагозащиты – IP 44.
Исполнение – "сталь, оцинкованная по методу Сендзимира". Толщина металла - 0,8 мм, высота – 50 мм, ширина – 100 мм, внутренний радиус – 100 мм.
Подробнее
Исполнение – "сталь, оцинкованная по методу Сендзимира". Толщина металла - 0,8 мм, высота – 50 мм, ширина – 100 мм, внутренний радиус – 100 мм.
Модель/исполнение | Без соединит. разъема |
Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
Толщина материала, мм | 0.8 |
Отклонение (угол) | 90° |
Перфорированная боковая стенка | Да |
Вид/ марка материала | Сталь |
Материал | Сталь |
Перфорация в основании для монтажа | Да |
Внутр. радиус, мм | 100 |
Ширина кабельного лотка, мм | 100 |
Высота кабельного лотка, мм | 50 |
Изменение направления | Горизонтальн. |
Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
С крышкой | Нет |
Исполнение изгиба | Плавный изгиб |
