Контактный блок с клеммными зажимами под винт, нормально-открытый

Код: ACVL02
Контактный блок с клеммными зажимами под винт, нормально-открытый
Контактный блок с клеммными зажимами под винт, нормально-открытый
Цвет желтый

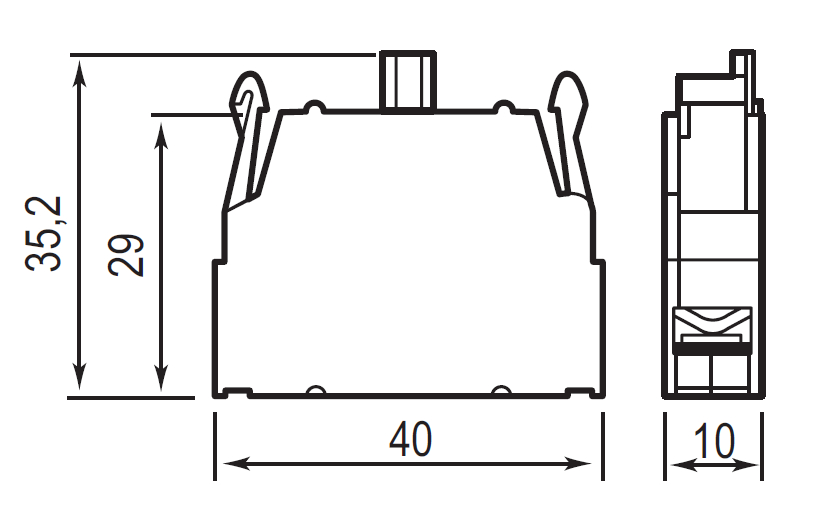

Высота, мм 35,2
Ширина, мм 10
Длина, мм 40
Температура монтажа, °С -25...+70
Степень защиты, IP IP20
Температура эксплуатации, °С -25 - +70
Напряжение пробоя, В 4000
Функционал. назначение/применение Реверсивный контактор
Номин. раб. ток Ie при AC-3, 400 В, А 16
Номин. напряжение питания цепи управления Us AC 50 Гц, В 690
Номин. напряжение питания цепи управления Us AC 60 Гц, В 690
Номин. напряжение питания цепи управления Us постоян. тока DC, В 250
Степень защиты (IP) IP20
Тип подключения силовой электрич. цепи Винтовое соединение
Тип напряжения управления AC/DC (перемен./постоян.)
Чертежи
Серия Название DWG
"Quadro" - кнопки и выключатели
"Quadro" - кнопки и выключатели
ZIP
611.26 kB
Сертификаты
Название Документ
Quadro Устройства управления и коммутации - Отказное письмо по сертификации соответствия
PDF
6.07 MB
Quadro Устройства управления и коммутации - Сертификат соответствия на блоки коммутационные дополнительные для выключателей нагрузки, серии АМ32
PDF
1.30 MB
Quadro Устройства управления и коммутации - Сертификат соответствия на кулачковые выключатели
PDF
1.58 MB
