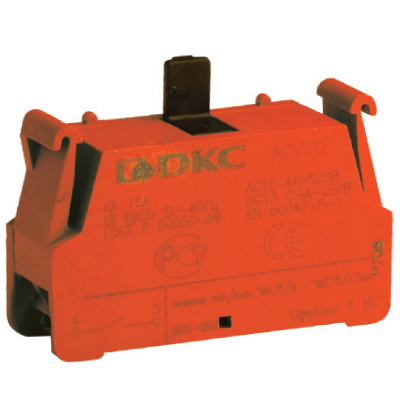

Контактный блок с клеммным безвинтовым зажимом, нормально-замкнутый

Код: ACV01
Контактный блок с клеммным безвинтовым зажимом, нормально-замкнутый
Контактный блок с клеммным безвинтовым зажимом, нормально-замкнутый
Цвет желтый

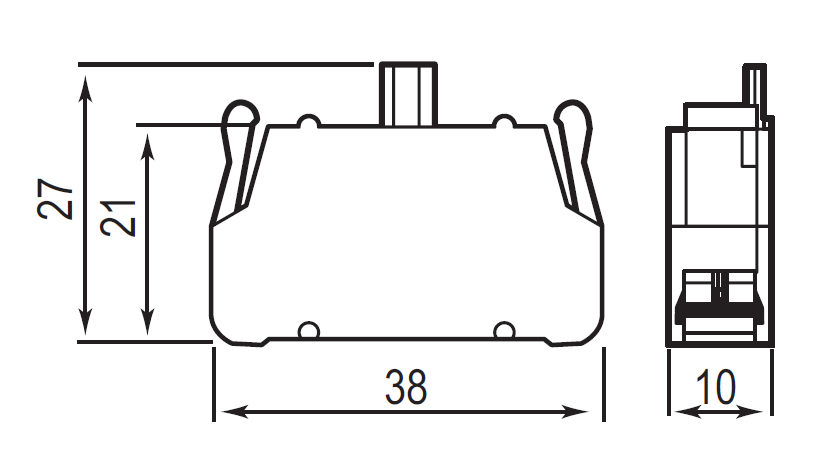

Высота, мм 21
Ширина, мм 10
Длина, мм 38
Температура монтажа, °С -25...+70
Степень защиты, IP IP20
Температура эксплуатации, °С -25 - +70
Напряжение пробоя, В 4000
Функционал. назначение/применение Реверсивный контактор
Номин. раб. ток Ie при AC-3, 400 В, А 16
Номин. напряжение питания цепи управления Us AC 50 Гц, В 690
Номин. напряжение питания цепи управления Us AC 60 Гц, В 690
Номин. напряжение питания цепи управления Us постоян. тока DC, В 250
Степень защиты (IP) IP20
Тип подключения силовой электрич. цепи Соединение с пружинным зажимом
Тип напряжения управления AC/DC (перемен./постоян.)
