Лестничный лоток 50х100, L3000, горячий цинк

Код: LL5010HDZ
Система "L5 Combitech" – это система лестничных лотков и специальных аксессуаров, предназначенных для открытой прокладки кабеля на объектах коммерческого, промышленного, гражданского строительства. Лотки лестничного типа представляют собой два перфорированных борта (лонжерона), которые соединяются поперечинами (траверсами). Особенность лестничных лотков – в том, что их конструкция обеспечивает более высокую несущую способность по сравнению с листовыми лотками при примерно равных весе и типоразмерах. Для производства лестничных лотков используется способ соединения, называемый клинчингом – в отличие от сварки или клепки такое крепление не снижает устойчивость к вибрационным нагрузкам и несущую способность.

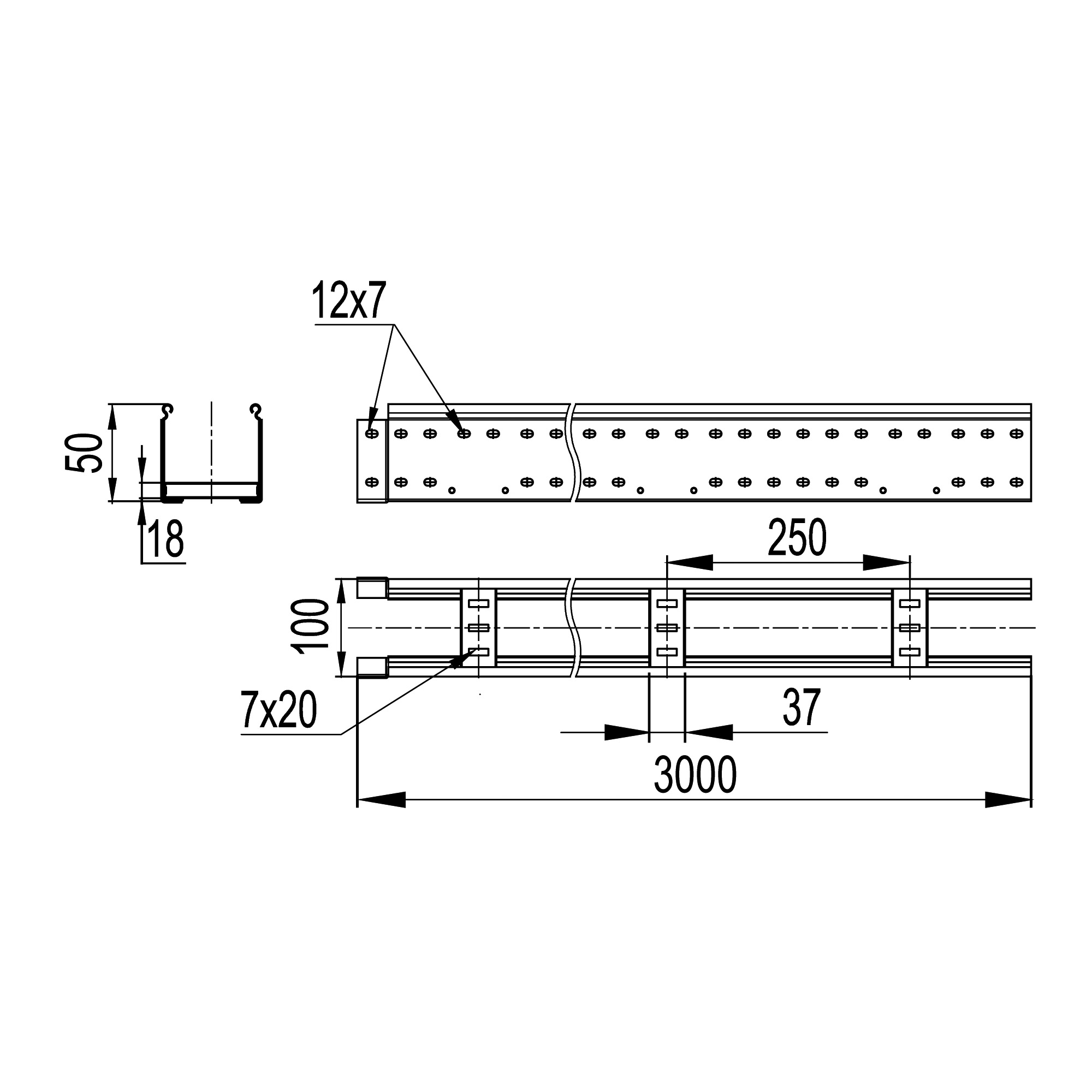

Ширина лотка - 100 мм, высота борта - 50 мм, длина секции - 3000 мм.
Лестничные лотки шириной 100 мм могут использоваться как несущий каркас под светильники – эти лотки прошли испытания на точечную нагрузку. Лестничные лотки в исполнении "Горячий цинк" могут применяться для размещения в условиях повышенной влажности. Лотки в этом исполнении сохраняют барьерную и электрохимическую защиту от коррозии на срок до 50 лет.
Подробнее
Цвет Светло-серый
Ширина, мм 100
Высота, мм 50
Защитное покрытие поверхности Горячее цинкование
Вид/марка материала Прочее
Длина, мм 3000
Материал Сталь
Полезное сечение, мм² 5000
Нержавеющая сталь травлёная Нет
Исполнение для больших расстояний (усиленный) Нет
Тип продукции Прямые элементы
Высота 50 мм
Ширина 100 мм
Чертежи
Серия Название Autodesk Revit STEP SAT DWG (динамические блоки) Intergraph AVEVA
