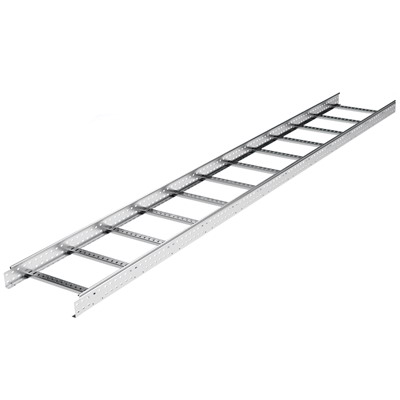

Лестничный лоток 100х200, L6000, горячеоцинкованный

Лестничный лоток 100х200, L6000, горячеоцинкованный

Код: LA1020HDZ

Задать вопрос

Система "L5 Combitech" – это система лестничных лотков и специальных аксессуаров, предназначенных для открытой прокладки кабеля на объектах коммерческого, промышленного, гражданского строительства. Лотки лестничного типа представляют собой два перфорированных борта (лонжерона), которые соединяются поперечинами (траверсами). Особенность лестничных лотков – в том, что их конструкция обеспечивает более высокую несущую способность по сравнению с листовыми лотками при примерно равных весе и типоразмерах. Для производства лестничных лотков используется способ соединения, называемый клинчингом – в отличие от сварки или клепки такое крепление не снижает устойчивость к вибрационным нагрузкам и несущую способность.

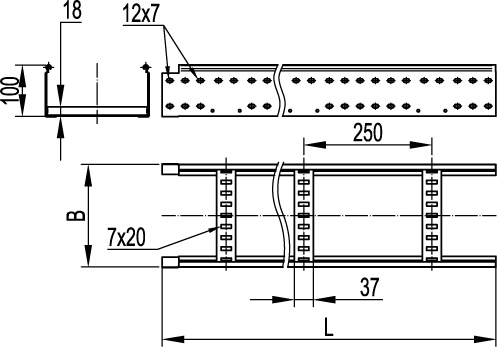

Ширина лотка - 200 мм, высота борта - 100 мм, длина секции - 6000 мм.
Лестничные лотки в исполнении "Горячий цинк" могут применяться для размещения в условиях повышенной влажности. Лотки в этом исполнении сохраняют барьерную и электрохимическую защиту от коррозии на срок до 50 лет.

Подробнее

Толщина лонжерона, мм	1.5
Высота, мм	100
Ширина, мм	200

Длина, мм	6000
Т.И.З., мм2	16400
Материал	Cталь горячеоцинкованная погружением

Цвет	Светло-серый
Ширина, мм	200
Высота, мм	100
Защитное покрытие поверхности	Горячее цинкование
Тип ступени	Перфорированный профиль
Перфорированная боковая стенка	Да
Вид/марка материала	Прочее
Длина, мм	6000

Материал	Сталь
Полезное сечение, мм²	16400
Нержавеющая сталь травлёная	Нет
Исполнение для больших расстояний (усиленный)	Нет
Тип бокового профиля	Профиль (открытый)
Расстояние между ступеньками/ поперечинами, мм	300
Фиксация ступени	Полностью заклепано

Аксессуары

Угол горизонтальный 90 градусов 100х200 R-300, горячеоцинкованный

Код: LC1320HDZ

Угол горизонтальный 90 градусов 100х200 R-600, горячеоцинкованный

Код: LC1620HDZ

Комплект торцевых заглушек, правая + левая, H 100, полиэтилен RAL3020

Код: LS1000

Т-ответвитель 100х200 R-300, горячеоцинкованный

Код: LT1302HDZ

Крышка на угол горизонтальный 90 градусов, осн.200, R=300мм

Код: LK0023HDZ

Крышка на угол горизонтальный 90º, осн.200, R-600мм, горячеоцинкованная

Код: LK0026HDZ

Угол горизонтальный 45 градусов 100x200 R-300, горячеоцинкованный

Код: LC0132HDZ

Крышка на Т-ответвитель, осн.200, R=300мм

Код: LK0203HDZ

Держатель кабельный для крепления к лотку/профилю, д. 8-14

Код: BHL0814

Держатель кабельный для крепления к лотку/профилю, д. 14-20

Код: BHL1420

Держатель кабельный для крепления к лотку/профилю, д. 20-26

Код: BHL2026

Держатель кабельный для крепления к лотку/профилю, д. 26-32

Код: BHL2632

Держатель кабельный для крепления к лотку/профилю, д. 32-38

Код: BHL3238

Держатель кабельный для крепления к лотку/профилю, д. 38-44

Код: BHL3844

Держатель кабельный для крепления к лотку/профилю, д. 44-50

Код: BHL4450

Держатель кабельный для крепления к лотку/профилю, д. 50-56

Код: BHL5056

Крышка на угол горизонтальный 45º, осн.200, R-300, горячеоцинкованная

Код: LK0230HDZ

Держатель кабельный для крепления к лотку/профилю, д. 56-62

Код: BHL5662

Держатель кабельный для крепления к лотку/профилю, д. 62-68

Код: BHL6268

Держатель кабельный для крепления к лотку/профилю, д. 68-74

Код: BHL6874

Крышка на угол горизонтальный 45º, осн.200, R-600, горячеоцинкованная

Код: LK0260HDZ

Заглушка сборная ТС 200х100, ц-лам. ан.

Код: 30267HDZL

Соединитель горизонтальный, GTO 100L, ци

Код: LG1000HDZL

Регулируемый горизонтальный соединитель

Код: LP0100HDZL

Регулируемый горизонтальный соединитель

Код: LP0101HDZL

Прижим кабельного лотка, цинк-ламельный

Код: LP1000HDZL

Перегородка SEP L3000 Н80, горячеоцинкованная

Код: 36500HDZ

Пластина монтажная вертикальная, цинк-ла

Код: LP3000HDZL

Угол горизонтальный 45 градусов 100x200 R-600, горячеоцинкованный

Код: LC0162HDZ

Угол вертикальный шарнирный 100х200 универсальный, горячеоцинкованный

Код: LE1002HDZ

Держатель крышки, цинк-ламельный

Код: 38500ZL

Крышка на лоток с заземлением осн. 200 L 3000, толщ 1,0мм

Код: 3552410

Крышка на лоток с заземлением осн.200 L3000, толщ.1,2 мм

Код: 3552412

Крышка на лоток с заземлением осн. 200 L 3000, толщ. 1,5мм

Код: 3552415

Крышка на лоток с заземлением осн.200 L3000, горячеоцинкованная

Код: 35524HDZ

Пластина монтажная горизонтальная, цинк-ламель

Код: LP4000HDZL

Стеновое крепление лотка (кронштейн), ци

Код: LP5000HDZL

Шайба стопорная М6

Код: CM220600

Упрощенная редукция 100мм, Н100, цинк-ла

Код: LR1100HDZL

Упрощенная редукция 200мм, Н100, цинк-ла

Код: LR1200HDZL

Упрощенная редукция 300мм, Н100, цинк-ла

Код: LR1300HDZL

Упрощенная редукция 400мм, Н100, цинк-ла

Код: LR1400HDZL

Гайка с насечкой, препятствующей откручиванию М6

Код: CM100600

Гайка шестигранная М6

Код: CM110600

Крышка на X-ответвитель, осн.200, R-300мм, горячеоцинкованная

Код: LK2003HDZ

Винт с крестообразным шлицем М6х10

Код: CM010610

Винт с гладкой головкой и квадратным подголовником М6х20

Код: CM010620

Х-ответвитель 100х200 R-300, горячеоцинкованный

Код: LX1302HDZ

Чертежи

Серия	Название	Autodesk Revit	STEP	SAT	DWG (динамические блоки)	Intergraph	AVEVA
"L5 Combitech" - лестничные лотки	Системы кабельных лотков "L5 Combitech", "S5 Combitech", "F5 Combitech", "G5 Combitech", "U5 Combitech"	ZIP 11.67 MB
"L5 Combitech" - лестничные лотки	Cистема лестничных лотков "L5 Combitech"		ZIP 19.32 MB
"L5 Combitech" - лестничные лотки	Cистема лестничных лотков "L5 Combitech"			RAR 17.38 MB
"L5 Combitech" - лестничные лотки	Cистема лестничных лотков "L5 Combitech"				ZIP 19.21 MB
"L5 Combitech" - лестничные лотки	Cистема лестничных лотков "L5 Combitech"					RAR 5.28 MB
"L5 Combitech" - лестничные лотки	Cистема лестничных лотков "L5 Combitech"						ZIP 726.23 kB

Сертификаты

Название	Документ
L5 Combitech - Отказное письмо по СЭЗ на лестничные лотки	PDF 1.29 MB
L5 Combitech - Сертификат соответствия на лестничные лотки	PDF 382.21 kB
L5 Combitech - Европейский сертификат категории CE на лестничные лотки	PDF 214.44 kB
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 3.87 MB
L5 Combitech - Свидетельство российского морского регистра на лестничные лотки 1	PDF 662.20 kB
Все типы кабельных лотков, коробов, корпусов сварных и сборных - Свидетельство российского морского регистра 1	PDF 1.42 MB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)	PDF 2.97 MB
