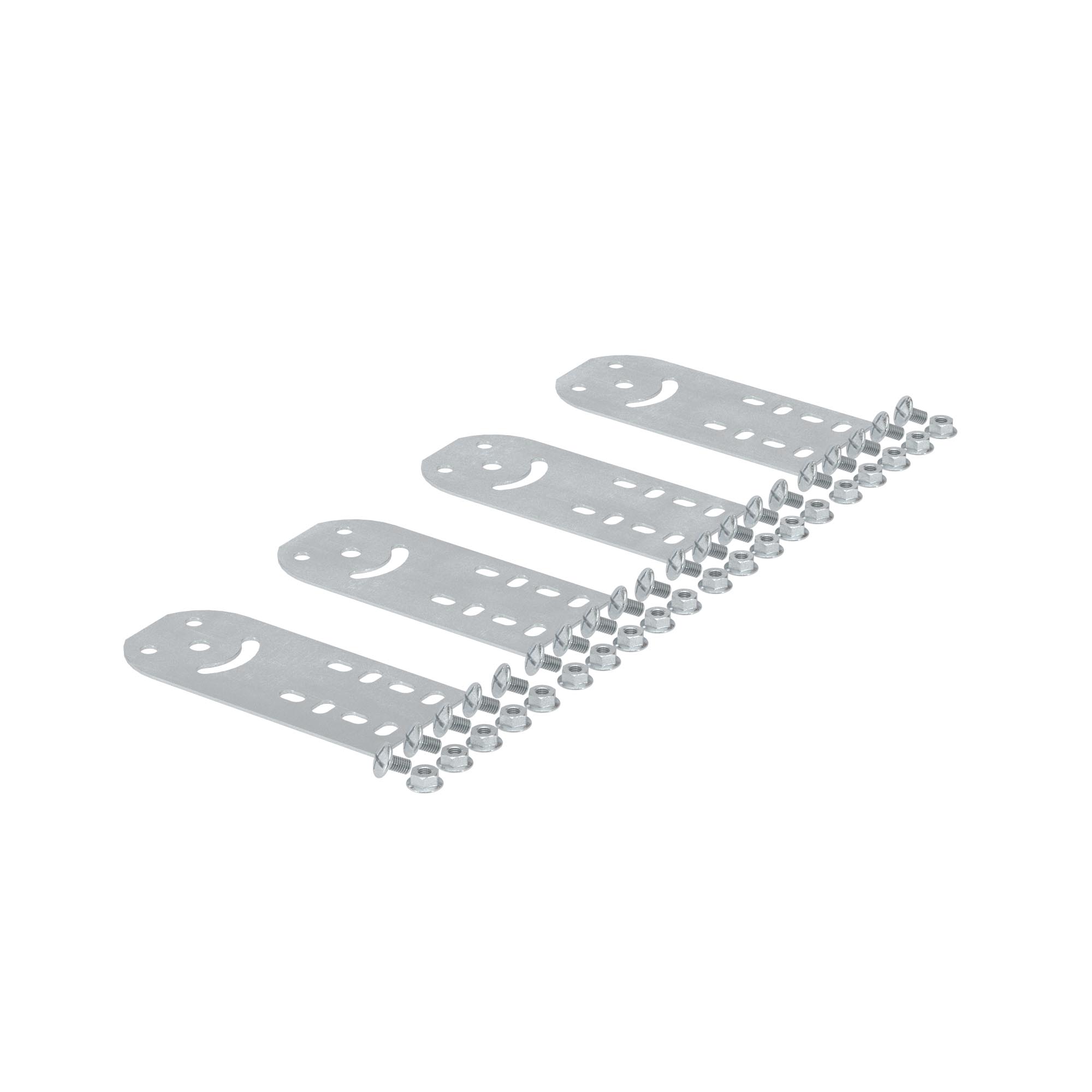

Пластина крепежная GSV H35 в комплекте с крепежными элементами,необходимыми для монтажа
Код: SPV00350K
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: уп
| Вес, кг: | 0,230 |
| Объем, м3: |
0,00015
?
|

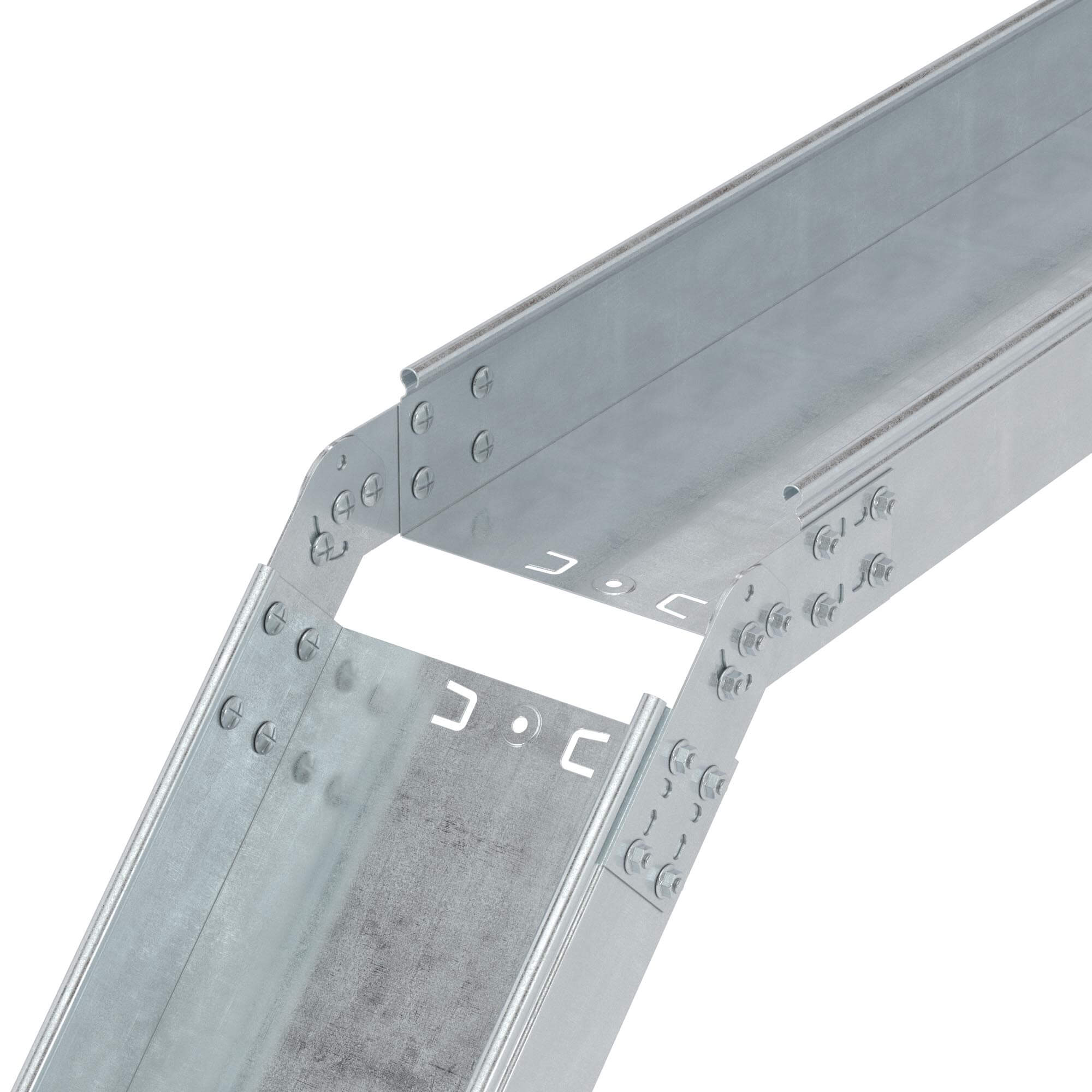

Крепежная пластина служит шарнирным соединителем для лотков, применение которого позволяет изменить уровень прокладки трассы, наклонив её под проивзольным углом. Аксессуар поставляется в комплекте со всеми необходимыми для монтажа метизами. Пластина применяется с лотками линейки "S5 Combitech" с высотой борта 35 мм. Аксессуар представлен в исполнении "Сталь, оцинкованная по методу Сендзимира".
Подробнее
| Подходит для (листового) кабельного лотка | Да |
| Подходит для лотка высотой, мм | 35 |
| Вертикал.-поворотный/шарнирный | Да |
| Тип соединения | ВинтовойРазъем |
| Подходит для лотка шириной, мм | 100..500 |
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Материал | Сталь |
| Нержавеющая сталь травлёная | Да |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| Цвет | Светло-серый |
| Вид/марка материала | Сталь |
| Модель/исполнение | Соединительная накладка на стык основания лотка |
| Тип продукции | Монтажные аксессуары |
| Тип аксессуара | Монтажные аксессуары |
| Высота | 35 мм |
| Материал | Cталь, оцинкованная по методу Сендзимира |

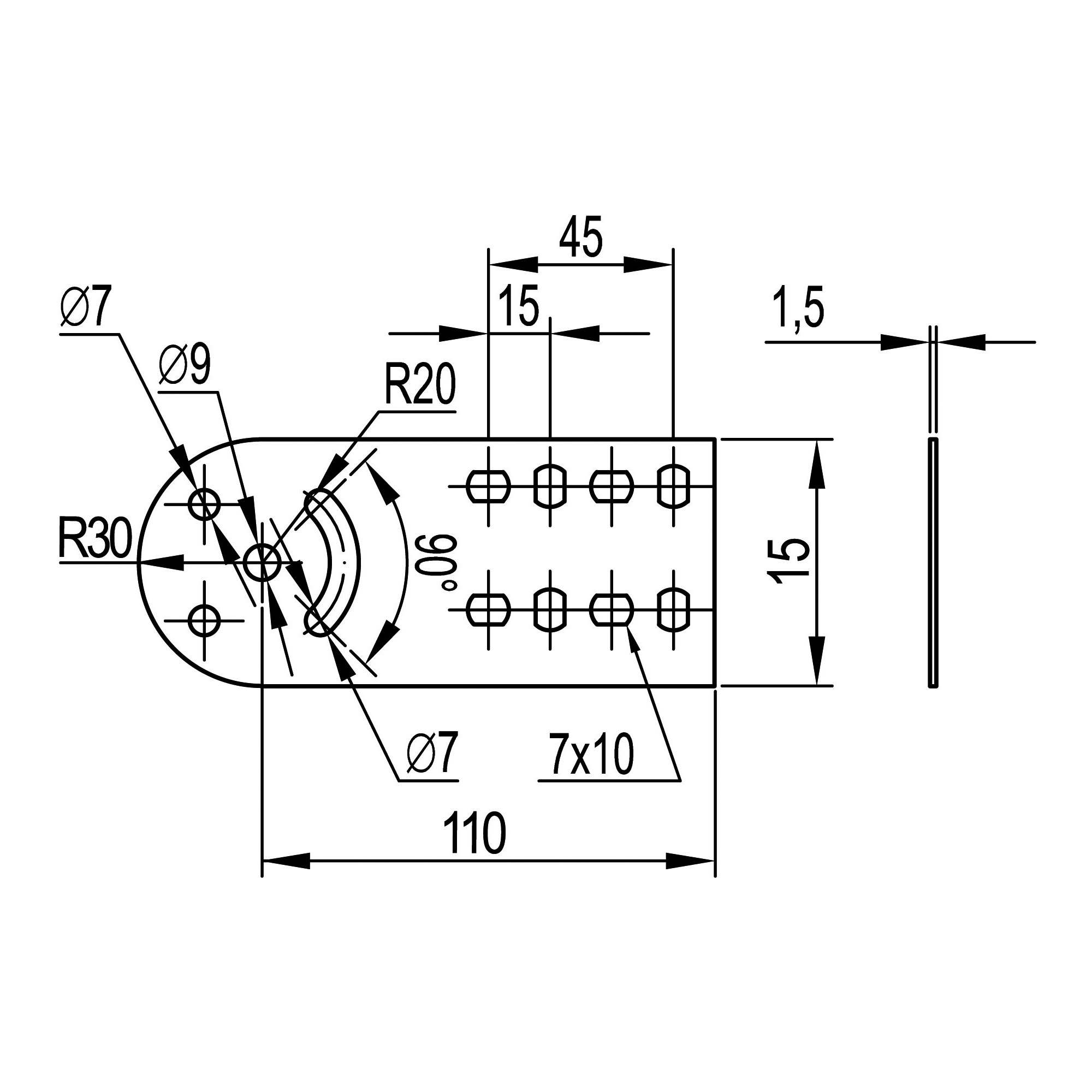

Чертежи
| Серия | Название | Eplan FieldSys | SAT | STEP | AVEVA | DWG (динамические блоки) | Autodesk Revit | Intergraph | Eplan |
|---|---|---|---|---|---|---|---|---|---|
|
Листовые лотки - "S5 Combitech"
|
|
||||||||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
Сертификаты
Конфигураторы
Fix Combitech
Программа позволяет автоматически рассчитать количество требуемых элементов кабеленесущих систем и систем организации рабочих мест.
