Комплект для обеспечения степени защиты IP44 в местах соединения секций лотков 600х100
Код: SIP01060
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: уп
Вес, кг: | 1,460 |
Объем, м3: |
0,00307
?
|

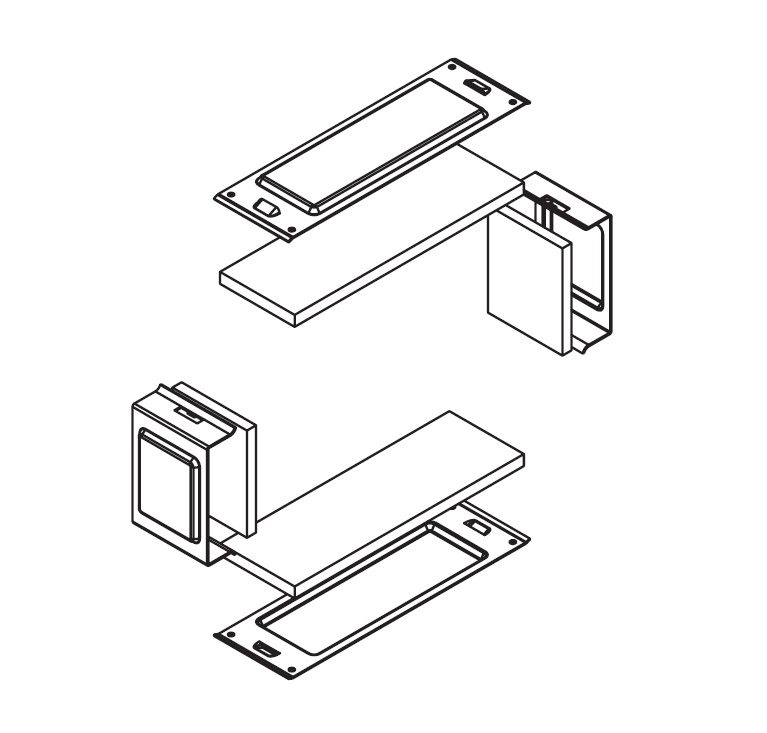

Комплект уплотнительных пластин SIP позволяет обеспечить степень пыле- и влагозащиты IP 44 в местах соединения неперфорированных лотков и крышек. В комплект входит две защитные бокововые металлические пластины, две защитные металлические пластины основания, а также 4 резиновых уплотнителя EPDM. Монтируются на каждый стык лотков. Металлические пластины плотно прижимают резиновые уплотнители к лотку, обеспечивая защиту кабеля внутри лотка от попадания пыли и влаги. Исполнение аксессуара – "сталь, оцинкованная по методу Сендзимира", подходит для лотка с высотой боковой стенки 100 мм, шириной лотка 600 мм.
Подробнее
Ширина кабельного лотка | 600 |
Нержавеющая сталь травлёная | Да |
Вид/марка материала | Сталь |
Материал | Сталь |
Исполнение для больших расстояний (усиленный) | Нет |
Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
Цвет | Светло-серый |
Модель/исполнение | Соединитель продольный |
Защитное покрытие поверхности | Цинк-ламельное покрытие |
Тип продукции | Монтажные аксессуары |
Тип аксессуара | Монтажные аксессуары |
Ширина | 600 мм |
Высота | 100 мм |
Материал | Cталь, оцинкованная по методу Сендзимира |
Чертежи
Серия | Название | Eplan FieldSys | SAT | STEP | AVEVA | DWG (динамические блоки) | Autodesk Revit | Intergraph | Eplan |
---|---|---|---|---|---|---|---|---|---|
Листовые лотки - "S5 Combitech"
|
|
||||||||
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
||
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
||
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
