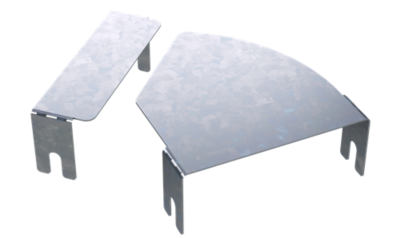

Крышка для угла горизонтального изменяемого угла CPO 0-45 осн.400
Код: 38014
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт
| Вес, кг: | 0,640 |
| Объем, м3: |
0,00031
?
|
Выберите файл для скачивания
- Страница из каталога
- Страница - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
- Страница - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Страница - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
- Где купить?
-
Выберите файл
для скачивания - Страница из каталога
- Страница - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
- Страница - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Страница - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"

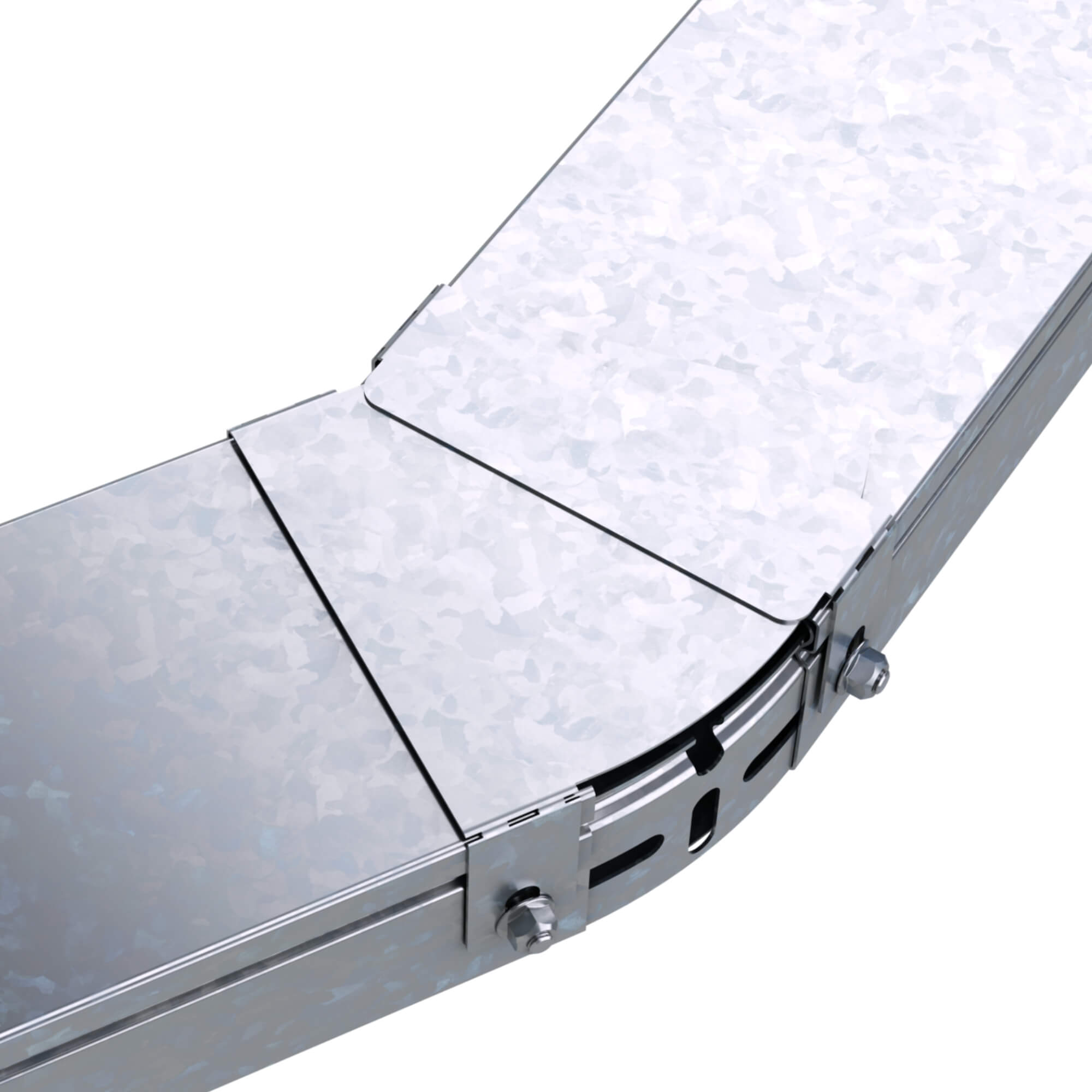

Крышка для изменяемого угла серии "S5 Combitech" применяется для защиты кабеля от внешних воздействий и механических повреждений. Ее применение повышает степень пыле- и влагозащиты IP (максимально достижимая степень защиты – IP 44).
Аксессуар предназначен для изменяемых углов 0-45o серии "S5 Combitech" шириной 400 мм. Крышка фиксируется винтами. Исполнение – "сталь, оцинкованная по методу Сендзимира". Длина - 142 мм.
Подробнее
Аксессуар предназначен для изменяемых углов 0-45o серии "S5 Combitech" шириной 400 мм. Крышка фиксируется винтами. Исполнение – "сталь, оцинкованная по методу Сендзимира". Длина - 142 мм.
| Цвет | Светло-серый |
| Ширина, мм | 400 |
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Отклонение (угол) | Регулируемый |
| Шарнирный (-ая) | Да |
| Длина, мм | 142 |
| Материал | Сталь |
| Тип крепления | Привинчивание |
| Подходит для проволочного лотка | Да |
| Подходит для лестничного лотка | Да |
| Подходит для (листового) кабельного лотка | Да |
| Нержавеющая сталь травлёная | Нет |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| Изменение направления | Горизонтальн. |
| Вид/марка материала | Сталь |
| Тип продукции | Крышки для системных аксессуаров |
| Тип аксессуара | Крышка для угла горизонтального изменяемого угла CPO 0-45 |
| Ширина | 400 мм |

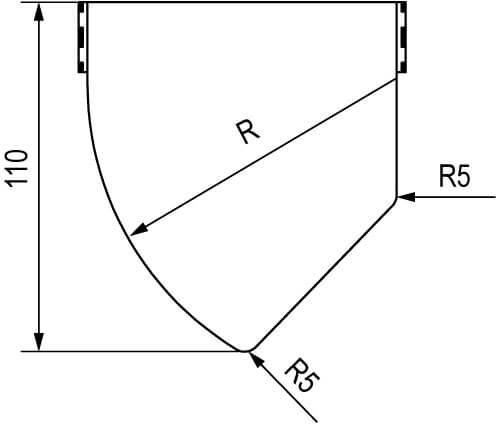

Чертежи
| Серия | Название | Eplan FieldSys | SAT | STEP | AVEVA | DWG (динамические блоки) | Autodesk Revit | Intergraph | Eplan |
|---|---|---|---|---|---|---|---|---|---|
|
Листовые лотки - "S5 Combitech"
|
|
||||||||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
