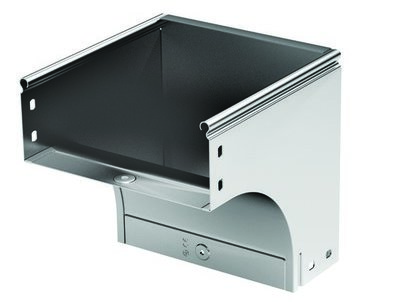

Угол CDV 90 вертикальный внеш. осн.200 H50 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтаж
Код: 37574K
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: уп
| Вес, кг: | 1,080 |
| Объем, м3: |
0,00648
?
|
Система листовых лотков "S5 Combitech" предназначена для построения кабельных трасс, в т.ч. сложного конструктива. Входящие в состав системы повороты позволяют разворачивать трассу под определенным углом в желаемой плоскости. Вертикальный угол 90о CDV обеспечивает поворот трассы в вертикальной плоскости под углом 90о.
В состав комплектного аксессуара входят детали, необходимые для качественного и надежного монтажа: соединительные пластины и крепежные элементы. Исполнение аксессуара – "сталь, оцинкованная по методу Сендзимира", ширина – 200 мм, высота – 50 мм, толщина стали – 0,8 мм.
Подробнее
В состав комплектного аксессуара входят детали, необходимые для качественного и надежного монтажа: соединительные пластины и крепежные элементы. Исполнение аксессуара – "сталь, оцинкованная по методу Сендзимира", ширина – 200 мм, высота – 50 мм, толщина стали – 0,8 мм.
| Цвет | Светло-серый |
| Модель/исполнение | Без разъема/соединителя |
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Толщина материала, мм | 0.8 |
| Отклонение (угол) | 90° |
| Перфорированная боковая стенка | Нет |
| Вид/марка материала | Сталь |
| Материал | Сталь |
| Перфорация в основании для монтажа | Да |
| Внутр. радиус, мм | 130 |
| Ширина кабельного лотка, мм | 200 |
| Высота кабельного лотка, мм | 50 |
| Изменение направления | Вертикально ниспадающий |
| НАТО монтажные отверстия | Нет |
| Нержавеющая сталь травлёная | Нет |
| Исполнение для больших расстояний (усиленный) | Нет |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Нет |
| Тип продукции | Системные аксессуары |
| Тип аксессуара | Угол CDV 90 вертикальный внешний |
| Ширина | 200 мм |
| Высота | 50 мм |
| Материал | Cталь, оцинкованная по методу Сендзимира |
Состав комплектного аксессуара
| Код | Название | Количество |
| 37301 | Пластина соединительная GTO H50 | 4 шт |
| 37501 | Никелированная пластина для заземления PTCE | 2 шт |
| CM010610 | Винт с крестообразным шлицем М6х10 | 12 шт |
| CM100600 | Гайка с насечкой, препятствующей откручиванию М6 | 12 шт |

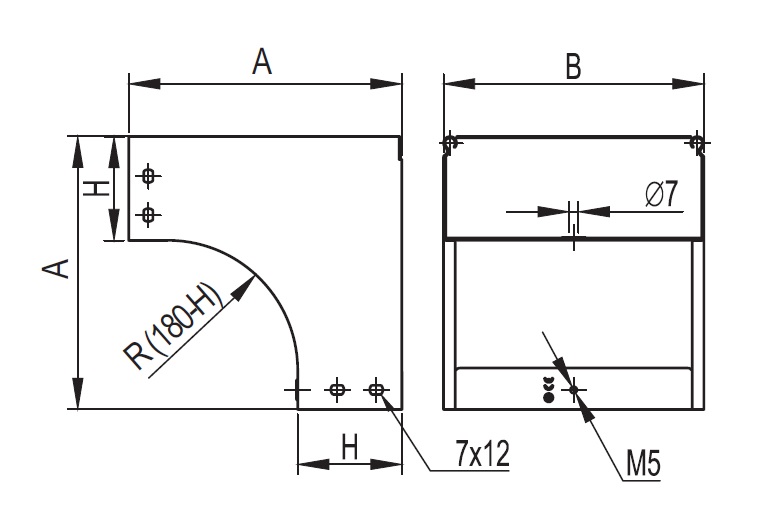

Чертежи
| Серия | Название | Eplan FieldSys | SAT | STEP | AVEVA | DWG (динамические блоки) | Autodesk Revit | Intergraph | Eplan |
|---|---|---|---|---|---|---|---|---|---|
|
Листовые лотки - "S5 Combitech"
|
|
||||||||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
