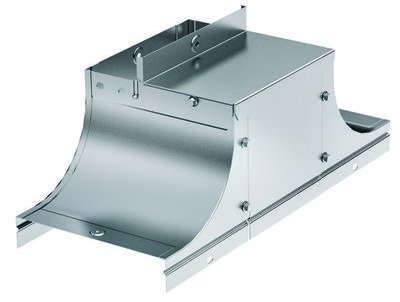

Крышка-ответвитель TSS осн.500 H50 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код: 37537K
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: уп
| Вес, кг: | 5,070 |
| Объем, м3: |
0,07600
?
|
При построении кабельной трассы чаще всего требуется организовать ее изгибы и ответвления в горизонтальной и/или вертикальной плоскости. Для этого в системе "S5 Combitech" применяются аксессуары. Крышка-ответвитель TSS используется, если нужно организовать сложное ответвление кабельной трассы. Она имеет Т-образную форму. При ответвлении обеспечивается плавный изгиб, что предохраняет кабель от повреждения.
Исполнение аксессуара – "сталь, оцинкованная по методу Сендзимира". Ширина лотка в горизонтальном направлении – 500 мм, в вертикальном – 500 мм, высота боковой стенки – 50 мм. В комплект уже включены соединительные пластины и крепежные элементы, которые будут необходимы для монтажа.
Подробнее
Исполнение аксессуара – "сталь, оцинкованная по методу Сендзимира". Ширина лотка в горизонтальном направлении – 500 мм, в вертикальном – 500 мм, высота боковой стенки – 50 мм. В комплект уже включены соединительные пластины и крепежные элементы, которые будут необходимы для монтажа.
| Цвет | Светло-серый |
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Высота боковой стенки, мм | 50 |
| Вид/марка материала | Сталь |
| Материал | Сталь |
| Ширина лотка в горизонт. направлении, мм | 500 |
| Ширина лотка в вертикал. направлении, мм | 500 |
| Нержавеющая сталь травлёная | Нет |
| Исполнение для больших расстояний (усиленный) | Нет |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Нет |
| Тип продукции | Крышки для системных аксессуаров |
| Тип аксессуара | Крышка-ответвитель TSS |
| Ширина | 500 мм |
Состав комплектного аксессуара
| Код | Название | Количество |
| 37301 | Пластина соединительная GTO H50 | 2 шт |
| 37501 | Никелированная пластина для заземления PTCE | 1 шт |
| CM010610 | Винт с крестообразным шлицем М6х10 | 10 шт |
| CM100600 | Гайка с насечкой, препятствующей откручиванию М6 | 10 шт |

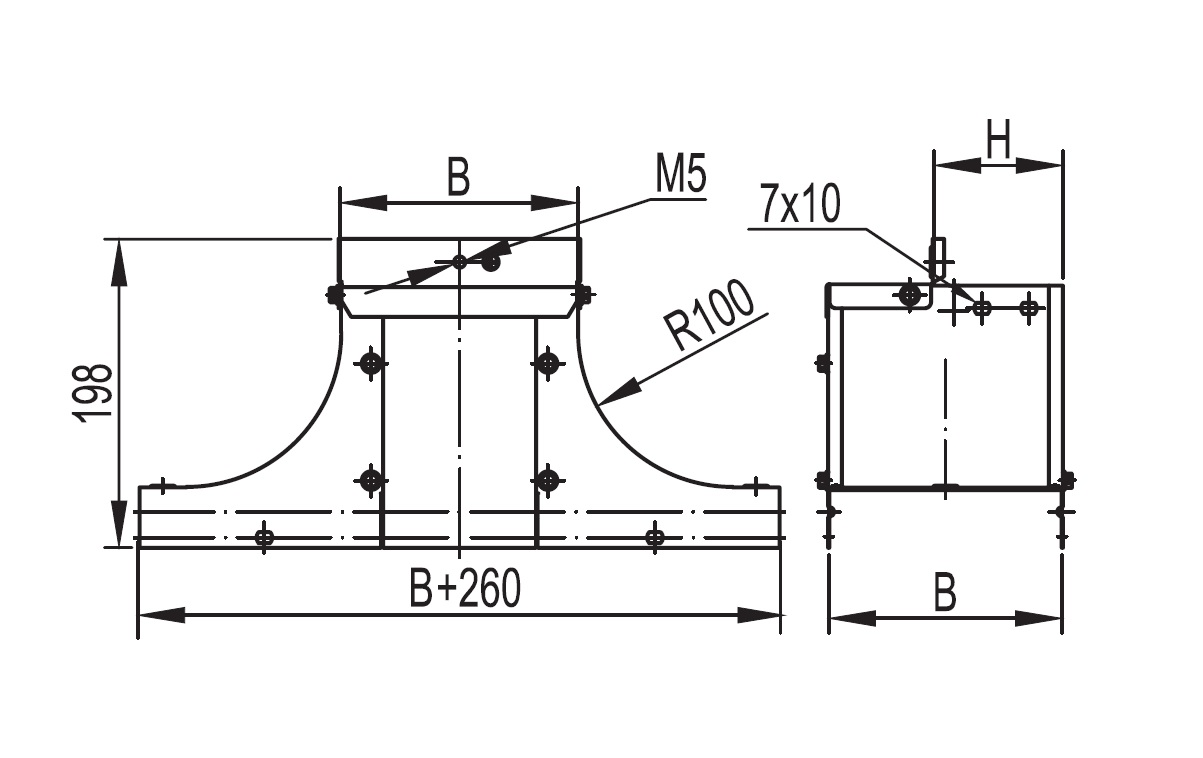

Чертежи
