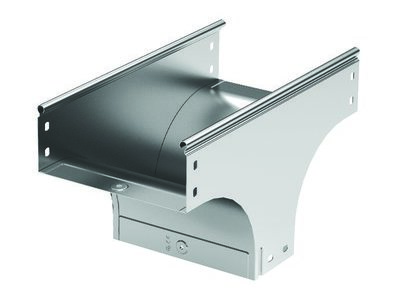

Ответвитель TD Т-образный вертикальный осн.200 H50 в комплекте с крепежными элементами и соединительными пластинами, необходимыми дл
Код: 37514K
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: уп
| Вес, кг: | 1,340 |
| Объем, м3: |
0,01116
?
|
Ответвители – это аксессуары, облегчающие построение кабельных трасс сложной геометрии, с поворотами и изгибами. Они позволяют создавать ответвления кабельной трассы. Ответвитель TD имеет Т-образную форму и применяется для организации поворотов и ответвлений в вертикальной плоскости. Его конструктив обеспечивает плавный поворот и предупреждает повреждение кабеля при прокладке. При применении вместе с крышкой обеспечивается высокая степень пыле- и влагозащиты кабеля – до IP 44, и при этом простой доступ к кабелю, т.к. крышку можно снять при необходимости.
Исполнение – "сталь, оцинкованная по методу Сендзимира". Высота боковой стенки лотка – 50 мм, ширина в горизонтальном направлении – 200 мм, ширина в вертикальном направлении – 200 мм. В комплект уже включены соединительные пластины и крепежные элементы, которые будут необходимы для монтажа.
Подробнее
Исполнение – "сталь, оцинкованная по методу Сендзимира". Высота боковой стенки лотка – 50 мм, ширина в горизонтальном направлении – 200 мм, ширина в вертикальном направлении – 200 мм. В комплект уже включены соединительные пластины и крепежные элементы, которые будут необходимы для монтажа.
| Цвет | Светло-серый |
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Высота боковой стенки, мм | 50 |
| Вид/марка материала | Сталь |
| Материал | Сталь |
| Ширина лотка в горизонт. направлении, мм | 200 |
| Ширина лотка в вертикал. направлении, мм | 200 |
| Нержавеющая сталь травлёная | Нет |
| Исполнение для больших расстояний (усиленный) | Нет |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Нет |
| Тип продукции | Системные аксессуары |
| Тип аксессуара | Ответвитель TD Т-образный вертикальный |
| Ширина | 200 мм |
| Высота | 50 мм |
| Материал | Cталь, оцинкованная по методу Сендзимира |
Состав комплектного аксессуара
| Код | Название | Количество |
| 37301 | Пластина соединительная GTO H50 | 6 шт |
| 37501 | Никелированная пластина для заземления PTCE | 3 шт |
| CM010610 | Винт с крестообразным шлицем М6х10 | 18 шт |
| CM100600 | Гайка с насечкой, препятствующей откручиванию М6 | 18 шт |

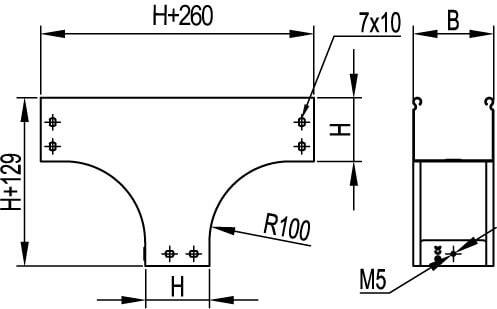

Чертежи
