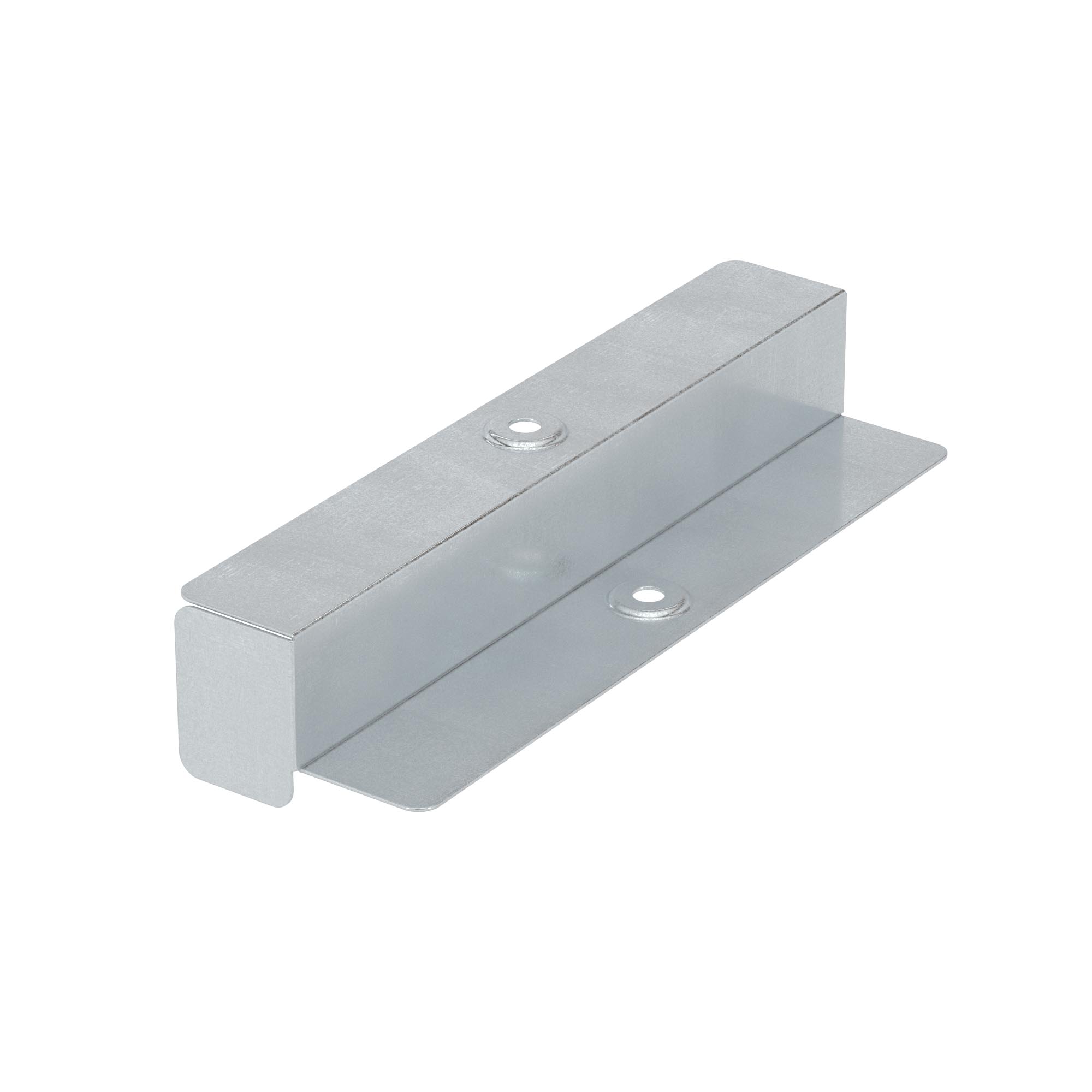

Перех. Н100-Н80, осн.150 мм, ц-лам. ан.
Код: 36555HDZL
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт
| Вес, кг: | 0,080 |
| Объем, м3: |
0,00039
?
|
Выберите файл для скачивания
-
Выберите файл
для скачивания

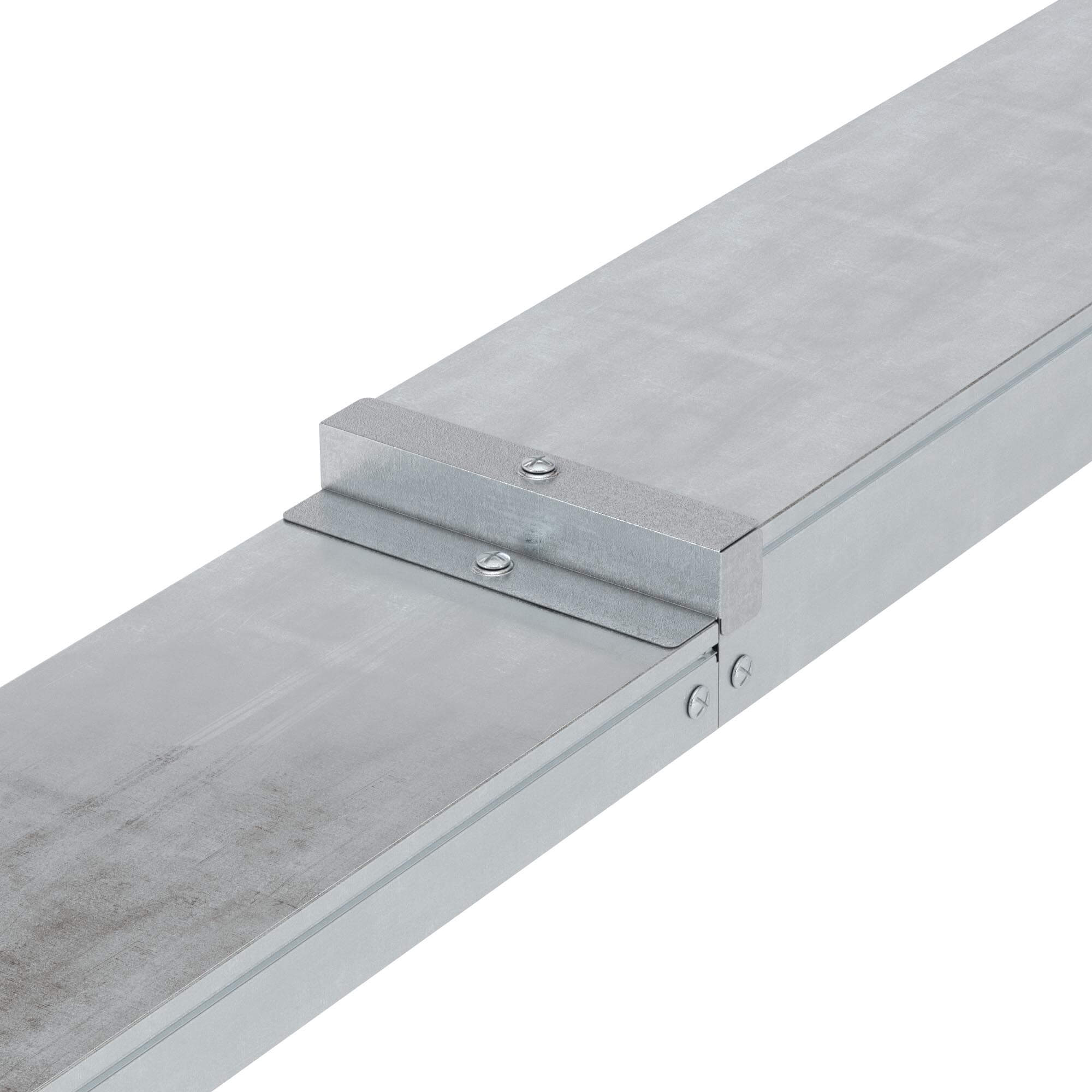

Система листовых лотков "S5 Combitech" включает все необходимое для построения кабельных трасс и безопасной прокладки кабеля. Компания ДКС стремится к тому, чтобы ассортимент продукции компании покрывал все потребности заказчика и позволял устранять любые затруднения, возникающие при монтаже. При применении лотков разной высоты возникает проблема сохранения контура заземления. Решить ее позволяет переходник RB, специально разработанный для того, чтобы сохранять непрерывное заземление при изменении высоты кабельной трассы.
Переходник применяется для лотков с крышкой, переход осуществляется с высоты 80 мм на высоту 100 мм. Ширина лотка – 150 мм. Аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия.
Подробнее
Переходник применяется для лотков с крышкой, переход осуществляется с высоты 80 мм на высоту 100 мм. Ширина лотка – 150 мм. Аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия.
| Цвет | Светло-серый |
| Модель/исполнение | С разъемом/соединителем в комплекте |
| Защитное покрытие поверхности | Непрерывное гальваническое цинк-алюминиевое покрытие |
| Конструктивное исполнение | Симметричная редукция |
| Ширина (большая), мм | 100 |
| Ширина (уменьшения), мм | 100 |
| Материал | Сталь |
| Высота кабельного лотка, мм | 100 |
| Нержавеющая сталь травлёная | Нет |
| Исполнение для больших расстояний (усиленный) | Нет |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Нет |
| Вид/марка материала | Сталь |
| Тип продукции | Монтажные аксессуары |
| Тип аксессуара | Монтажные аксессуары |
| Ширина | 150 мм |
| Высота | 100 мм |
| Материал | Cталь горячеоцинкованная погружением |

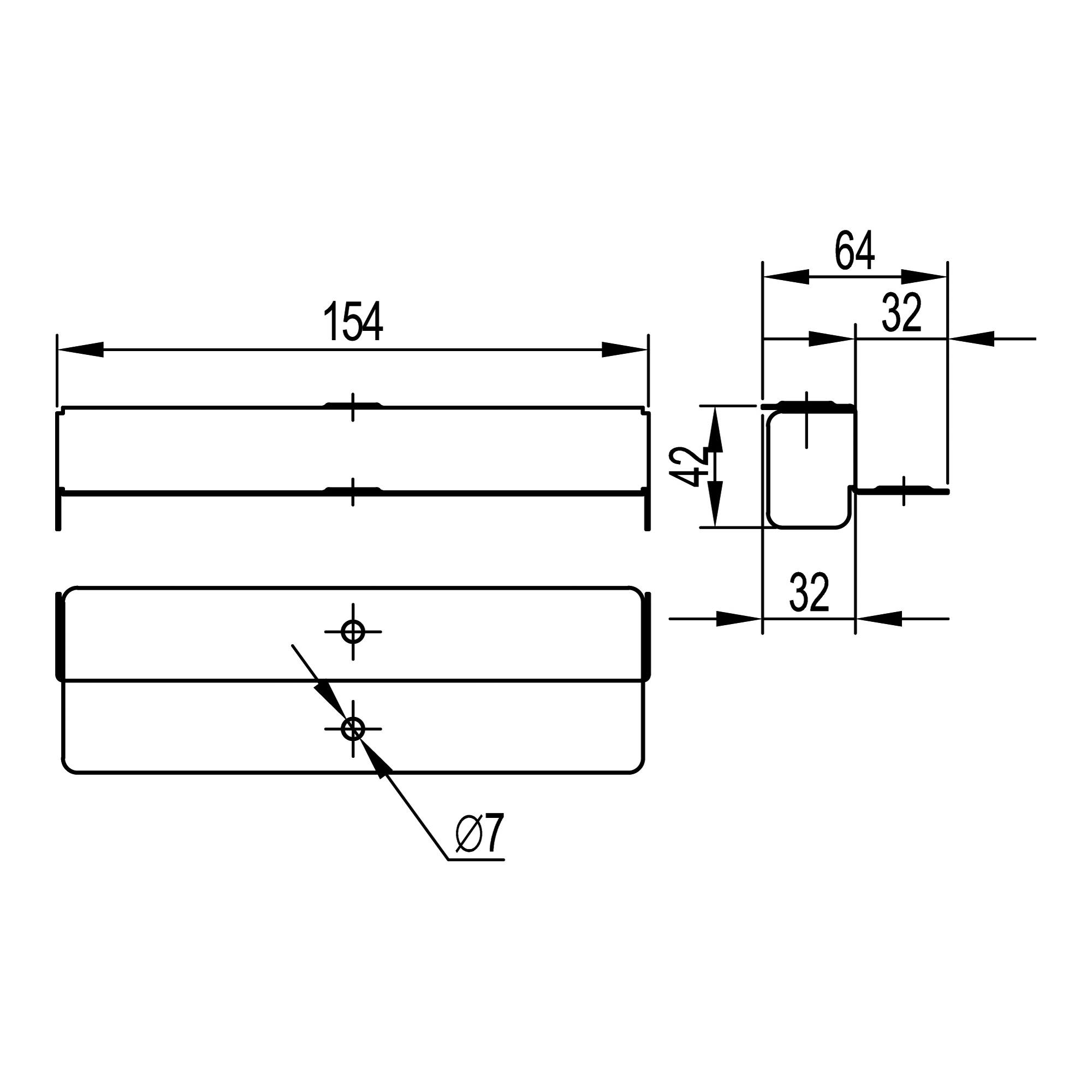

Чертежи
| Серия | Название | Eplan FieldSys | SAT | STEP | AVEVA | DWG (динамические блоки) | Autodesk Revit | Intergraph | Eplan |
|---|---|---|---|---|---|---|---|---|---|
|
Листовые лотки - "S5 Combitech"
|
|
||||||||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
Сертификаты
| Название | Документ |
|---|---|
Конфигураторы
Fix Combitech
Программа позволяет автоматически рассчитать количество требуемых элементов кабеленесущих систем и систем организации рабочих мест.
