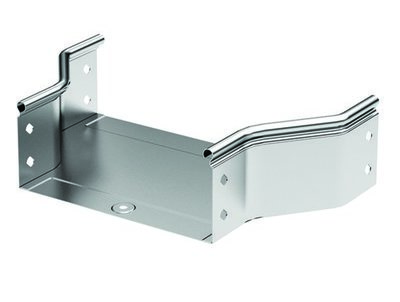

Переходник RRC симметричный 150/100 H80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа,горячеоцинкованный
Код: 36282KHDZ
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: уп
| Вес, кг: | 0,860 |
| Объем, м3: |
0,00342
?
|
Элементы, входящие в состав системы "S5 Combitech" позволяют предусмотреть любые особенности проектирования и монтажа трассы. При построении кабельных трасс может возникать ситуация, когда требуется увеличить или уменьшить ширину лотка. Для этого применяется переходник (редукция) – аксессуар, имеющий разную ширину в начале и в конце. Симметричная редукция – аксессуар, симметричный относительно средней линии, проходящей вдоль его длины.
Этот элемент обеспечивает расширение кабельной трассы со 100 мм до 150 мм или же ее сужение. Максимальная степень пыле- и влагозащиты – IP 44 (при использовании вместе с крышкой и уплотнителями). Высота - 80 мм. В состав комплектного аксессуара входят необходимые для монтажа крепежные элементы и соединительные пластины. Исполнение – "Горячий цинк". Это специальное исполнение, которое отличается повышенной устойчивостью к коррозии. Изделия с таким покрытием можно применять даже в условиях агрессивной среды, повышенной влажности, солевого тумана.
Подробнее
Этот элемент обеспечивает расширение кабельной трассы со 100 мм до 150 мм или же ее сужение. Максимальная степень пыле- и влагозащиты – IP 44 (при использовании вместе с крышкой и уплотнителями). Высота - 80 мм. В состав комплектного аксессуара входят необходимые для монтажа крепежные элементы и соединительные пластины. Исполнение – "Горячий цинк". Это специальное исполнение, которое отличается повышенной устойчивостью к коррозии. Изделия с таким покрытием можно применять даже в условиях агрессивной среды, повышенной влажности, солевого тумана.
| Цвет | Светло-серый |
| Модель/исполнение | С разъемом/соединителем в комплекте |
| Защитное покрытие поверхности | Горячее цинкование |
| Конструктивное исполнение | Симметричная редукция |
| Ширина (большая), мм | 150 |
| Ширина (уменьшения), мм | 100 |
| Материал | Сталь |
| Высота кабельного лотка, мм | 80 |
| Нержавеющая сталь травлёная | Нет |
| Исполнение для больших расстояний (усиленный) | Нет |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Нет |
| Вид/марка материала | Сталь |
| Тип продукции | Монтажные аксессуары |
| Тип аксессуара | Монтажные аксессуары |
| Ширина | 150 мм |
| Высота | 80 мм |
| Материал | Cталь горячеоцинкованная погружением |
Состав комплектного аксессуара

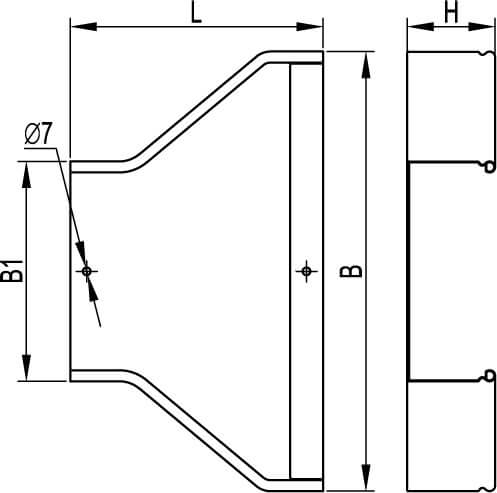

Чертежи
| Серия | Название | Eplan FieldSys | SAT | STEP | AVEVA | DWG (динамические блоки) | Autodesk Revit | Intergraph | Eplan |
|---|---|---|---|---|---|---|---|---|---|
|
Листовые лотки - "S5 Combitech"
|
|
||||||||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
