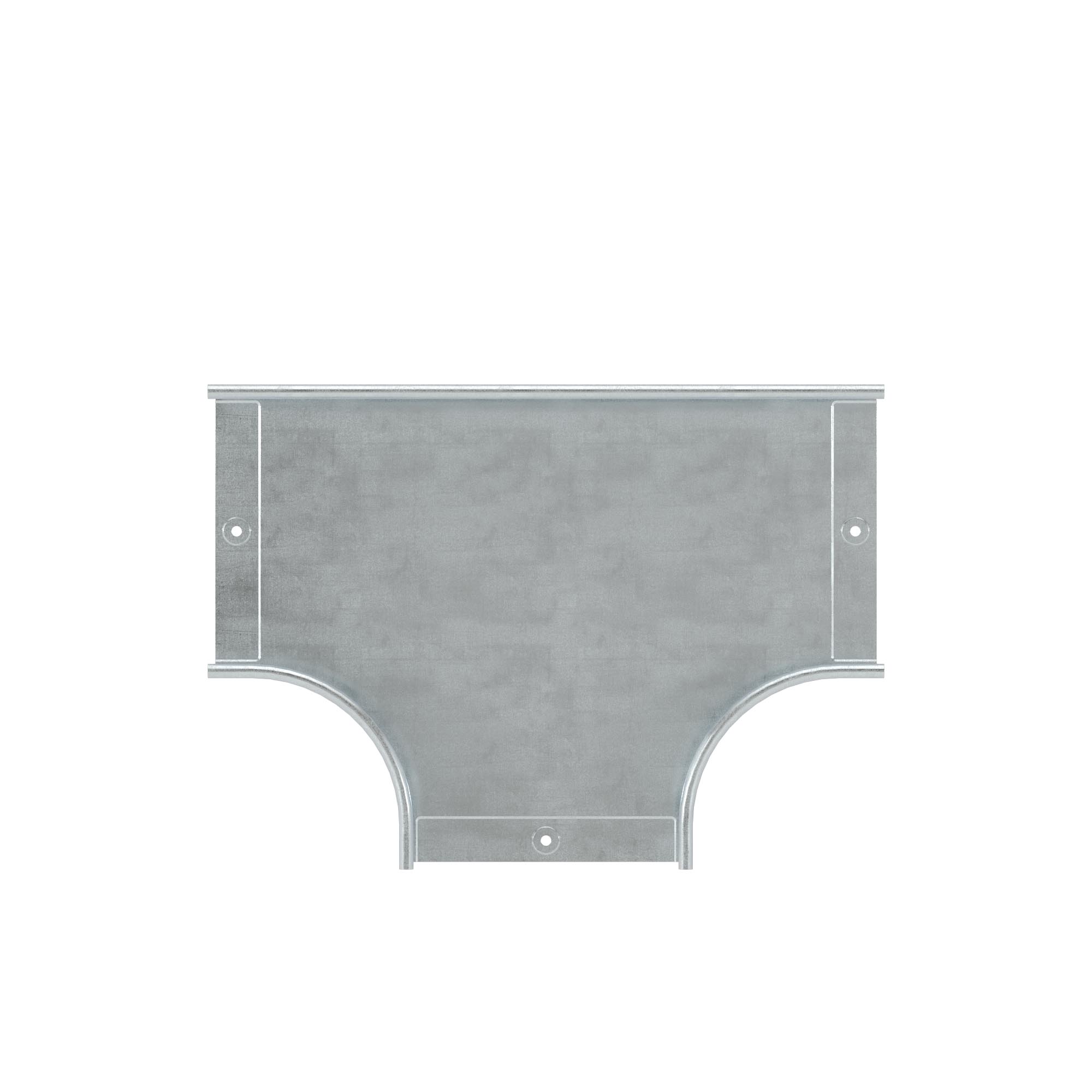

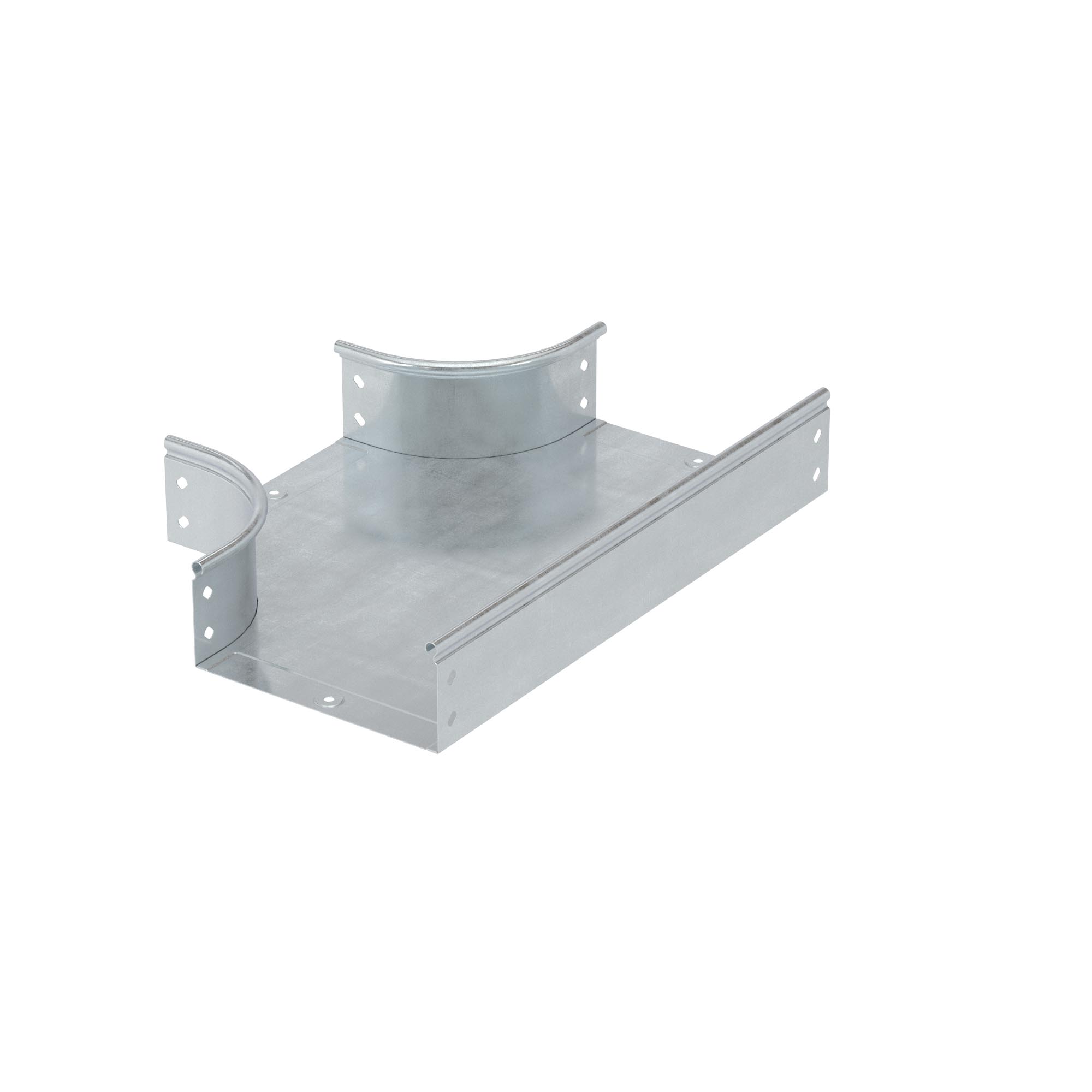

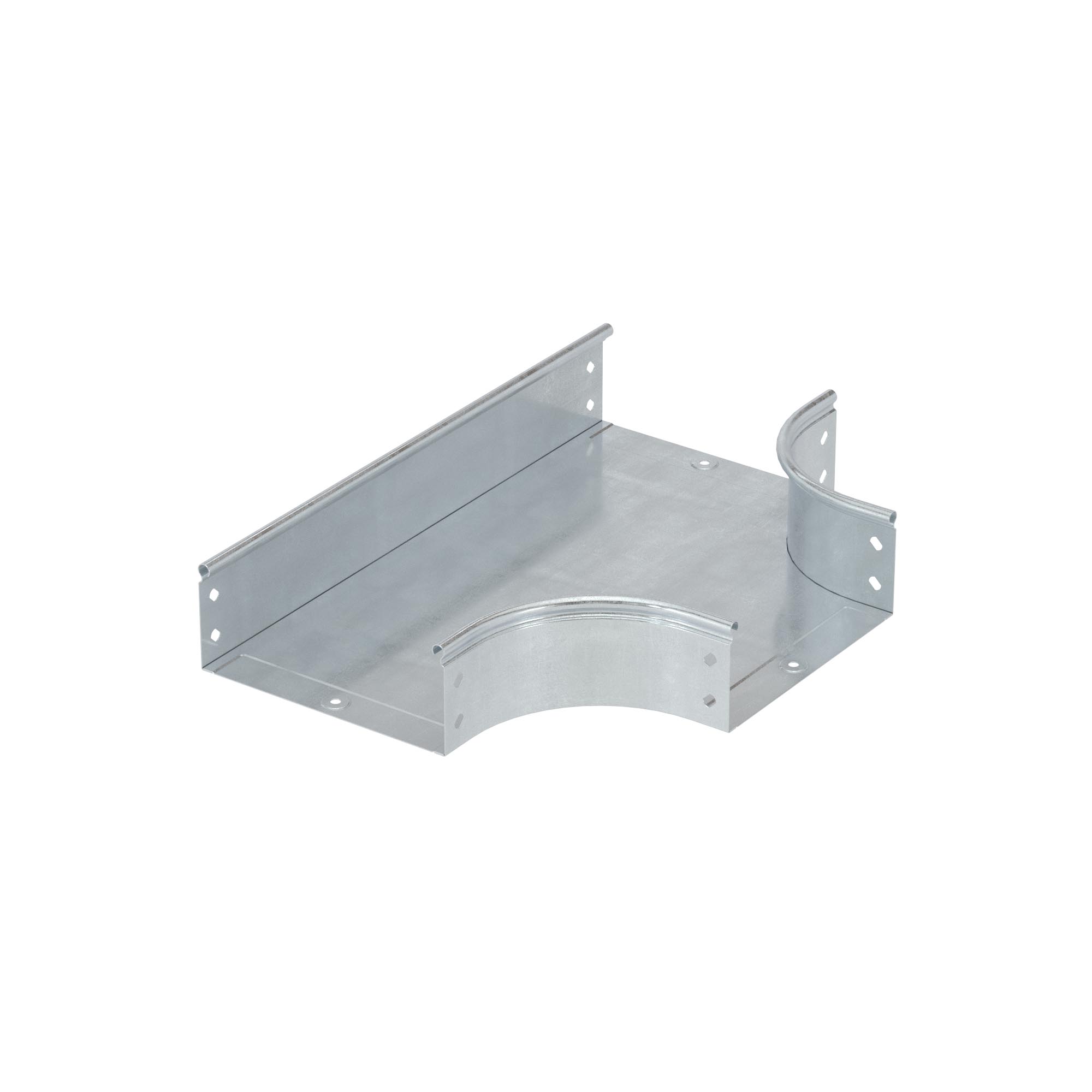

Ответвитель DPT Т-образный горизонтальный 200х80 в комплекте с крепежными элементами и соединительными пластинами, необходимымидля монтажа, горячеоцинкованный
Код: 36144KHDZ
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: уп
| Вес, кг: | 1,930 |
| Объем, м3: |
0,01214
?
|
При построении сложных кабельных трасс необходимы специальные аксессуары – повороты и ответвители. С их помощью можно конструировать и собирать кабельные трассы сложного конструктива. Т-образный тройник (ответвитель) DPT позволяет создавать ответвления трассы в горизонтальной и вертикальной плоскости. В состав комплектного аксессуара входят соединительные пластины и крепежные элементы, необходимые для надежного и качественного монтажа.
Ширина – 200 мм, высота – 80 мм. Исполнение – "Горячий цинк". Это специальное исполнение, которое отличается повышенной устойчивостью к коррозии. Изделия с таким покрытием можно применять даже в условиях агрессивной среды, повышенной влажности, солевого тумана.
Подробнее
Ширина – 200 мм, высота – 80 мм. Исполнение – "Горячий цинк". Это специальное исполнение, которое отличается повышенной устойчивостью к коррозии. Изделия с таким покрытием можно применять даже в условиях агрессивной среды, повышенной влажности, солевого тумана.
| Конструктивное исполнение | Тройник горизонтальный |
| Вид/марка материала | Сталь |
| Материал | Сталь |
| Внутр. радиус, мм | 100 |
| Ширина кабельного лотка, мм | 200 |
| Высота кабельного лотка, мм | 80 |
| НАТО монтажные отверстия | Нет |
| Нержавеющая сталь травлёная | Нет |
| Исполнение для больших расстояний (усиленный) | Нет |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Нет |
| Цвет | Светло-серый |
| Модель/исполнение | С разъемом/соединителем в комплекте |
| Защитное покрытие поверхности | Горячее цинкование |
| Тип продукции | Системные аксессуары |
| Тип аксессуара | Ответвитель DPT Т-образный горизонтальный |
| Ширина | 200 мм |
| Высота | 80 мм |
| Материал | Cталь горячеоцинкованная погружением |
Состав комплектного аксессуара

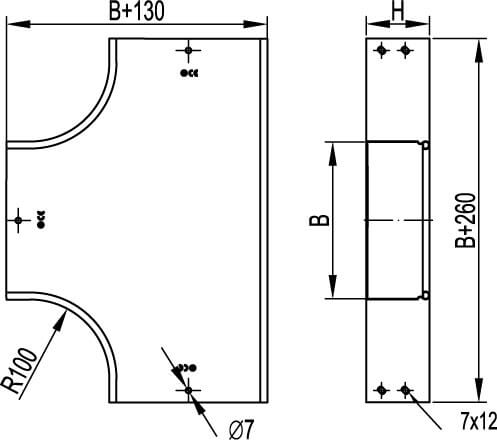

Чертежи
