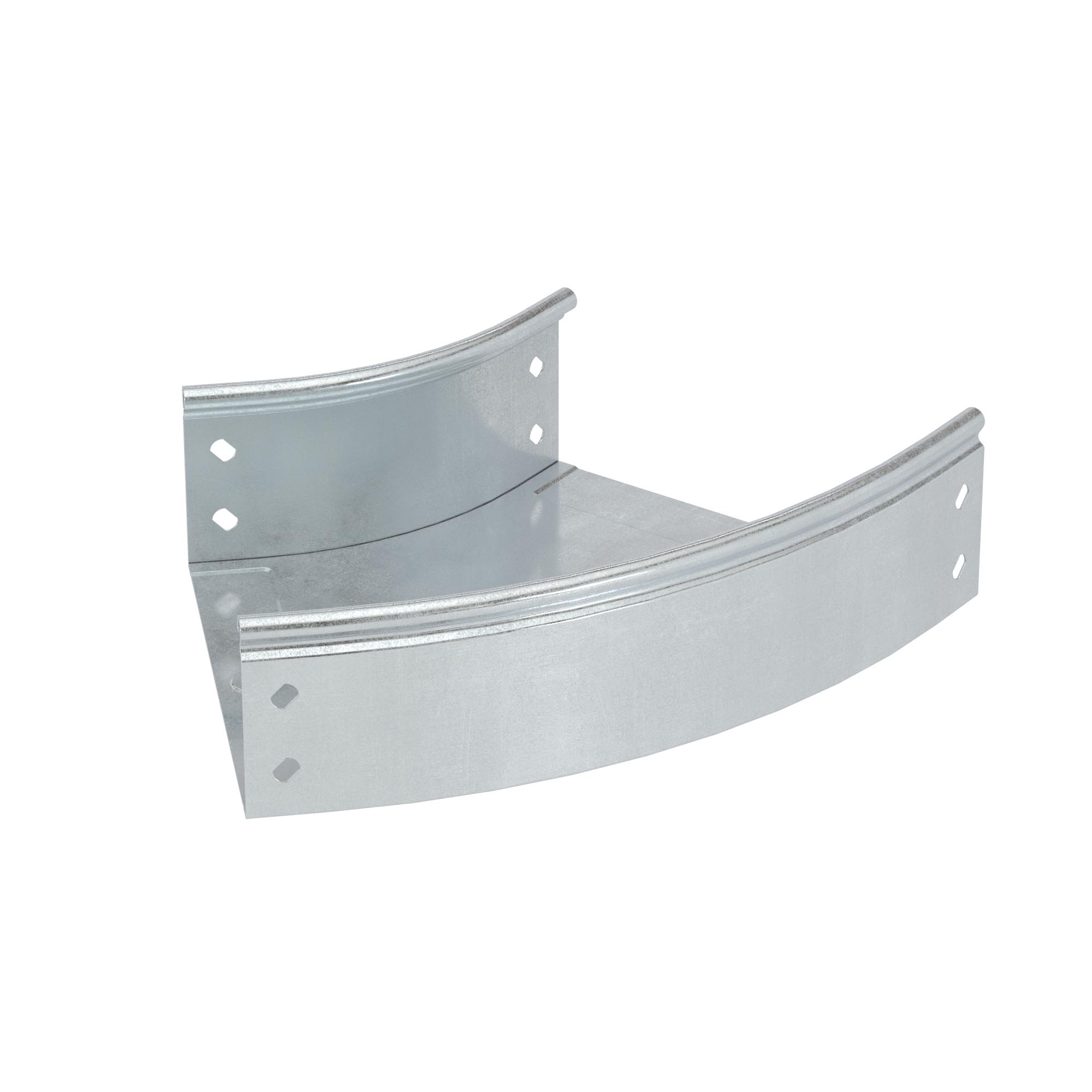

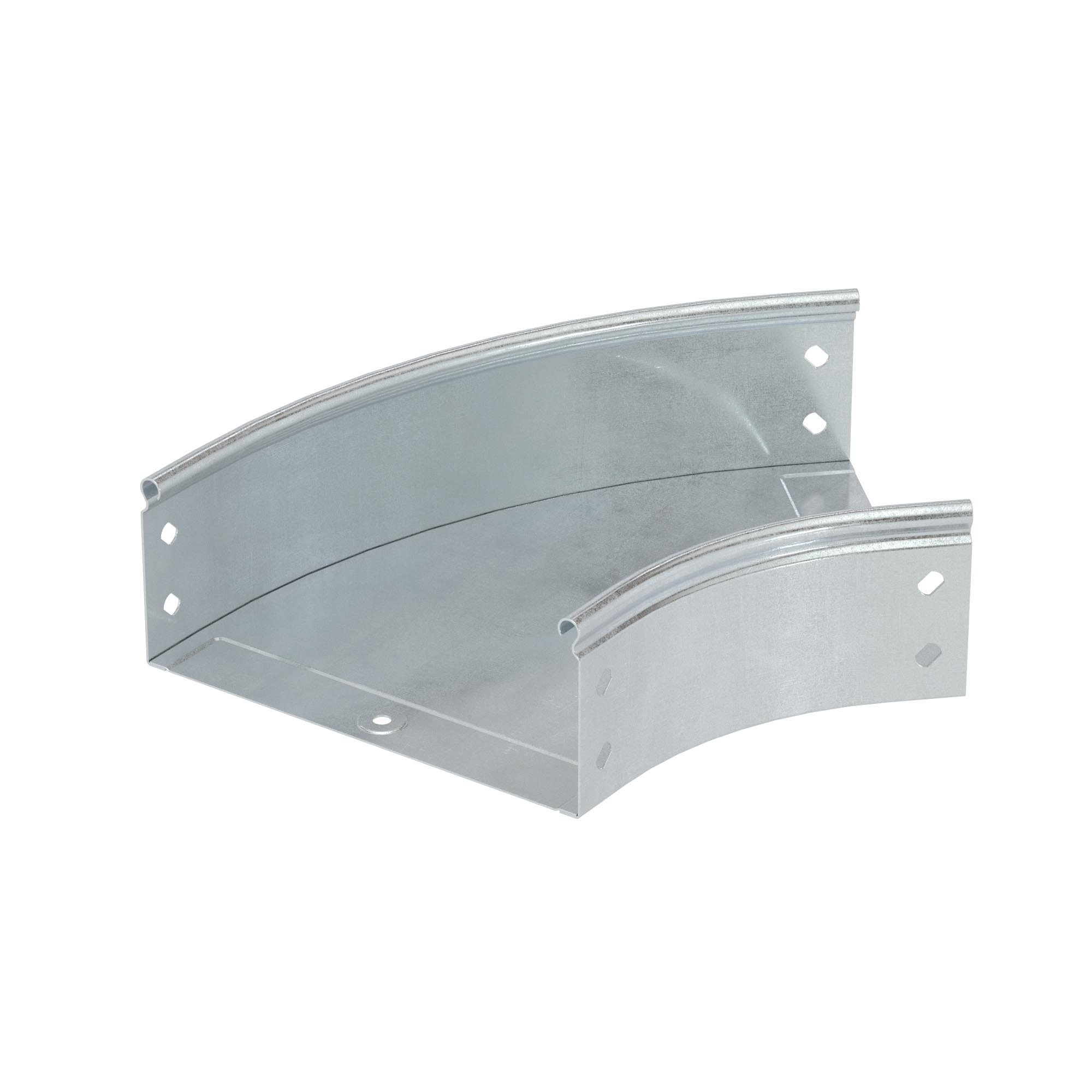

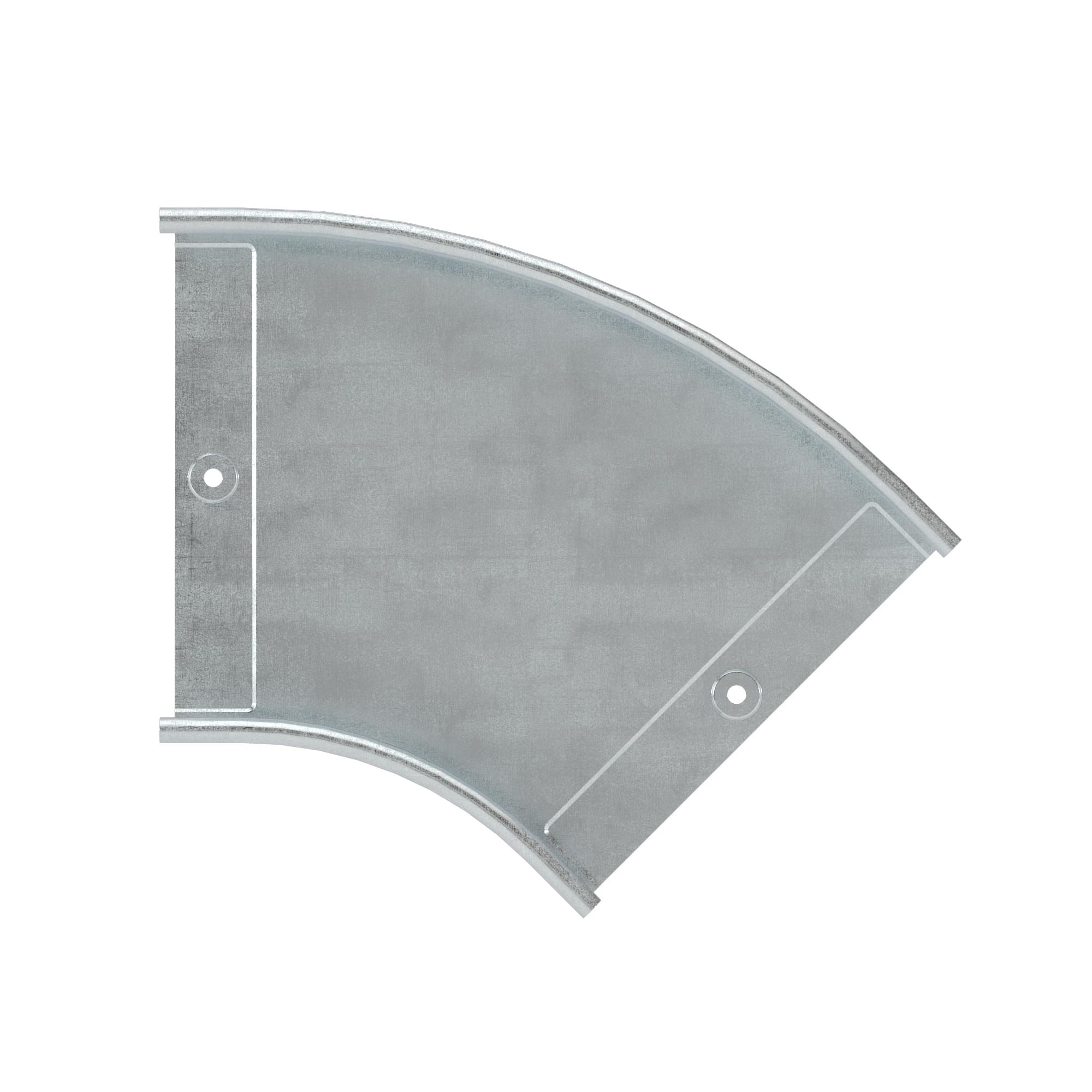

Угол CPO 45 горизонтальный 45° 300х80 в комплекте с крепежнымиэлементами и соединительными пластинами, необходимыми для монтажа, цинк-ламельный
Код: 36085KZL
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: уп
| Вес, кг: | 1,190 |
| Объем, м3: |
0,01024
?
|
Система листовых лотков "S5 Combitech" предназначена для построения кабельных трасс, в т.ч. сложного конструктива. Входящие в состав системы повороты позволяют разворачивать трассу под определенным углом в желаемой плоскости. Горизонтальный угол 45о СРО обеспечивает поворот трассы в горизонтальной плоскости под углом 45о. В состав комплектного аксессуара входят детали, необходимые для качественного и надежного монтажа: соединительные пластины и крепежные элементы. Ширина – 300 мм, высота – 80 мм, толщина стали – 0,8 мм.
Аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия.
Подробнее
Аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия.
| Цвет | Светло-серый |
| Модель/исполнение | Без разъема/соединителя |
| Защитное покрытие поверхности | Непрерывное гальваническое цинк-алюминиевое покрытие |
| Толщина материала, мм | 0.8 |
| Отклонение (угол) | 45° |
| Перфорированная боковая стенка | Нет |
| Вид/марка материала | Сталь |
| Материал | Сталь |
| Перфорация в основании для монтажа | Да |
| Внутр. радиус, мм | 150 |
| Ширина кабельного лотка, мм | 300 |
| Высота кабельного лотка, мм | 80 |
| Изменение направления | Горизонтальн. |
| НАТО монтажные отверстия | Нет |
| Нержавеющая сталь травлёная | Нет |
| Исполнение для больших расстояний (усиленный) | Нет |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Нет |
| Тип продукции | Системные аксессуары |
| Тип аксессуара | Угол CPO 45 горизонтальный 45° |
| Ширина | 300 мм |
| Высота | 80 мм |
| Материал | Cталь с цинк-ламельным покрытием |
Состав комплектного аксессуара

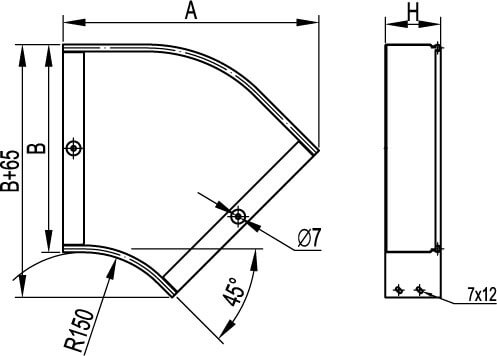

Чертежи
