Горизонтальный Изменяемый угол СРО 0-45град. 400х100, цинк-ламельный(аналог горячеоцинкованный)
Код: 360410HDZL
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт
| Вес, кг: | 0,920 |
| Объем, м3: |
0,00239
?
|
Горизонтальный изменяемый угол – это элемент, применение которого позволяет создавать плавные повороты трассы под углом от 0o до 45o в горизонтальной плоскости. Конструктив аксессуара предотвращает повреждение кабеля при прокладке. Изменяемый угол доставляется в разобранном виде. Толщина стали – 0,8 мм. Высота - 100 мм, ширина - 400 мм, внутренний радиус - 80 мм.
Подробнее
| Цвет | Светло-серый |
| Модель/исполнение | Без разъема/соединителя |
| Защитное покрытие поверхности | Непрерывное гальваническое цинк-алюминиевое покрытие |
| Толщина материала, мм | 0.8 |
| Отклонение (угол) | Регулируемый |
| Перфорированная боковая стенка | Нет |
| Вид/марка материала | Сталь |
| Материал | Сталь |
| Перфорация в основании для монтажа | Да |
| Внутр. радиус, мм | 100 |
| Ширина кабельного лотка, мм | 400 |
| Высота кабельного лотка, мм | 100 |
| Изменение направления | Горизонтальн. |
| НАТО монтажные отверстия | Нет |
| Нержавеющая сталь травлёная | Нет |
| Исполнение для больших расстояний (усиленный) | Нет |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Нет |
| Тип продукции | Системные аксессуары |
| Тип аксессуара | Горизонтальный изменяемый угол СРО 0-45 градусов |
| Ширина | 400 мм |
| Высота | 100 мм |
| Материал | Cталь горячеоцинкованная погружением |

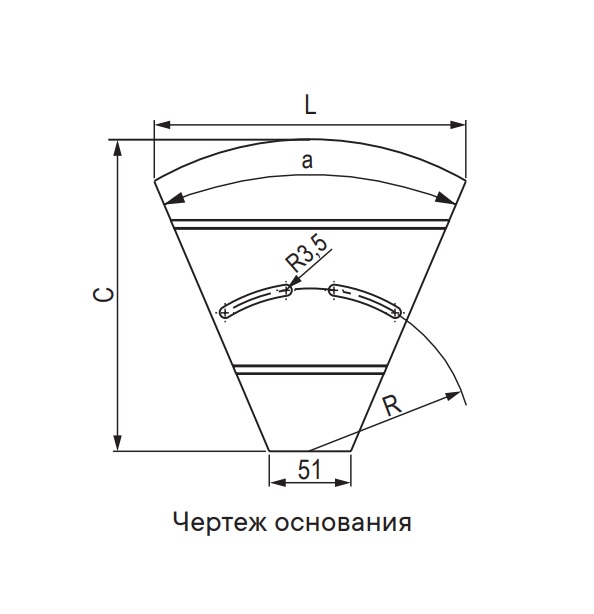

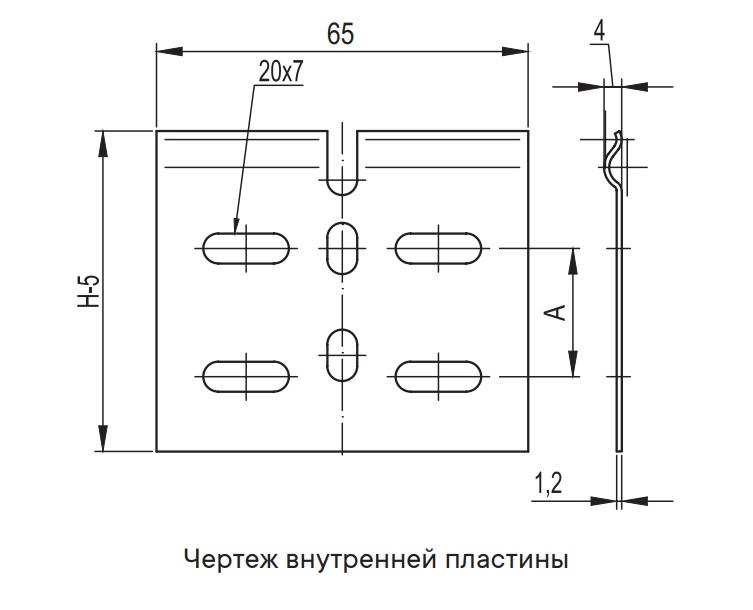

Чертежи
| Серия | Название | Eplan FieldSys | SAT | STEP | AVEVA | DWG (динамические блоки) | Autodesk Revit | Intergraph | Eplan |
|---|---|---|---|---|---|---|---|---|---|
|
Листовые лотки - "S5 Combitech"
|
|
||||||||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
