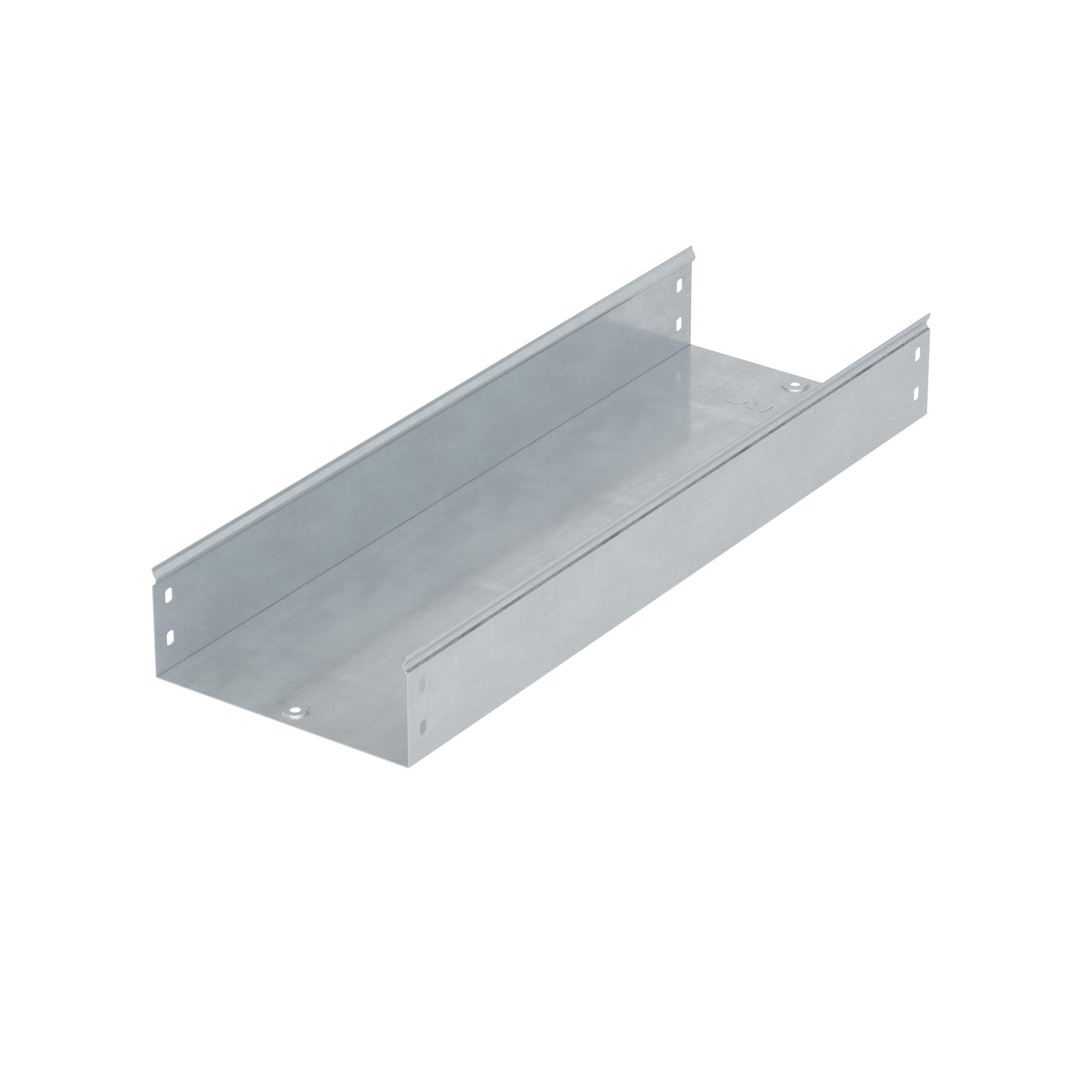

Телескопическое расширение для лотка 400х100 длина 600мм, цинк-ламельное
Код: 35345600ZL
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт
| Вес, кг: | 3,280 |
| Объем, м3: |
0,02173
?
|
Выберите файл для скачивания
- Страница из каталога
- Страница - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
- Страницы - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Страницы - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
-
Выберите файл
для скачивания - Страница из каталога
- Страница - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
- Страницы - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Страницы - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"

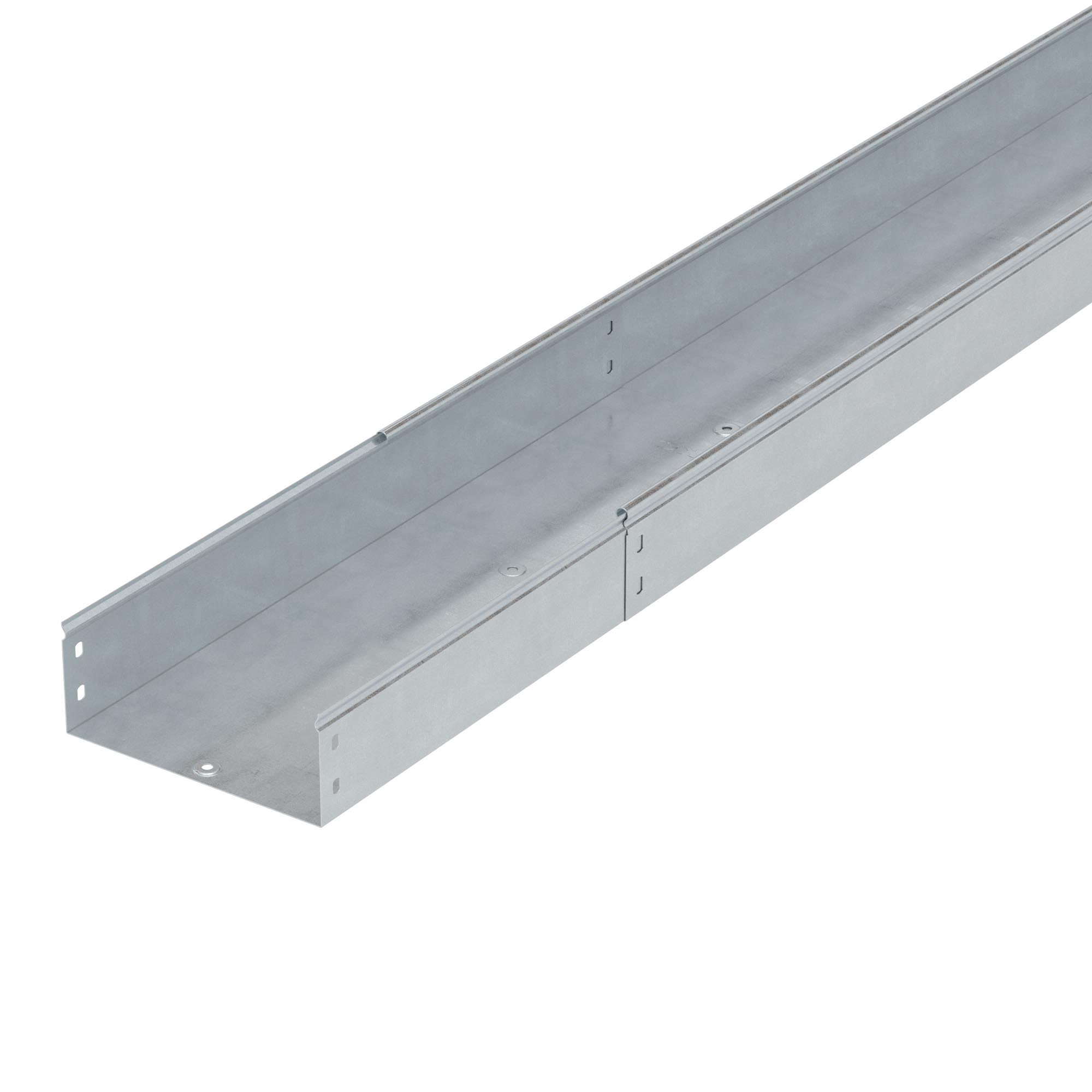

Под воздействием температурных колебаний металл может расширяться или сжиматься, создавая колебания длины. Чтобы компенсировать эти колебания, применяются телескопические расширения. Телескопические вставки располагаются внутри лотка на расстоянии, которое вычисляется путем температурного расчета. Длина вставки – 600 мм. Предназначена для лотка высотой 100 мм и шириной 400 мм.
Аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия.
Подробнее
Аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия.
| Защитное покрытие поверхности | Цинк-ламельное покрытие |
| Длина, мм | 600 |
| Материал | Сталь |
| Подходит для проволочного лотка | Да |
| Подходит для лестничного лотка | Да |
| Подходит для (листового) кабельного лотка | Да |
| Нержавеющая сталь травлёная | Да |
| Подходит для лотка высотой, мм | 100 |
| Горизонт.-поворотный/шарнирный | Да |
| Вертикал.-поворотный/шарнирный | Да |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| Подходит для лотка шириной, мм | 400 |
| Тип соединения | ВинтовойРазъем |
| Цвет | Светло-серый |
| Вид/марка материала | Сталь |
| Модель/исполнение | Соединительная накладка на стык основания лотка |
| Тип продукции | Монтажные аксессуары |
| Тип аксессуара | Монтажные аксессуары |
| Длина | 600 мм |
| Ширина | 400 мм |
| Высота | 100 мм |
| Материал | Cталь с цинк-ламельным покрытием |

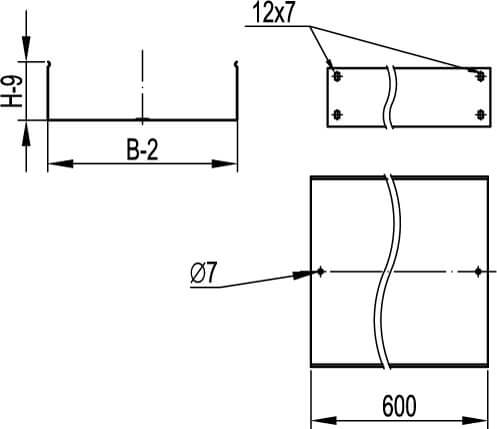

Чертежи
| Серия | Название | Eplan FieldSys | SAT | STEP | AVEVA | DWG (динамические блоки) | Autodesk Revit | Intergraph | Eplan |
|---|---|---|---|---|---|---|---|---|---|
|
Листовые лотки - "S5 Combitech"
|
|
||||||||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
Сертификаты
| Название | Документ |
|---|---|
Конфигураторы
Fix Combitech
Программа позволяет автоматически рассчитать количество требуемых элементов кабеленесущих систем и систем организации рабочих мест.
