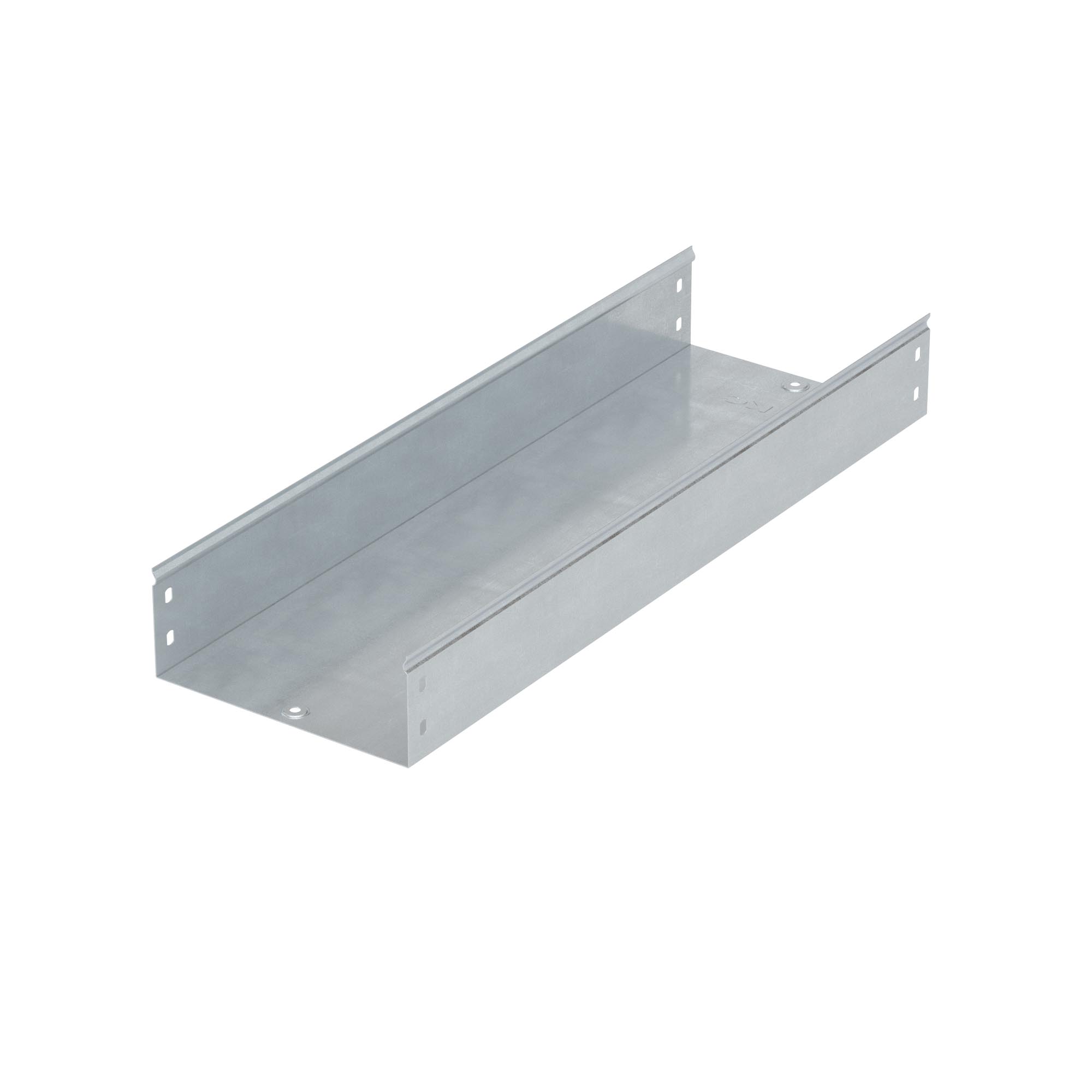

Телескопическое расширение лотка 100х50 L600 мм
Код: 35262600
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт
| Вес, кг: | 0,680 |
| Объем, м3: |
0,00241
?
|
Выберите файл для скачивания
- Страница из каталога
- Страницы - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
- Страницы - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Страницы - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
- Где купить?
-
Выберите файл
для скачивания - Страница из каталога
- Страницы - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
- Страницы - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Страницы - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"

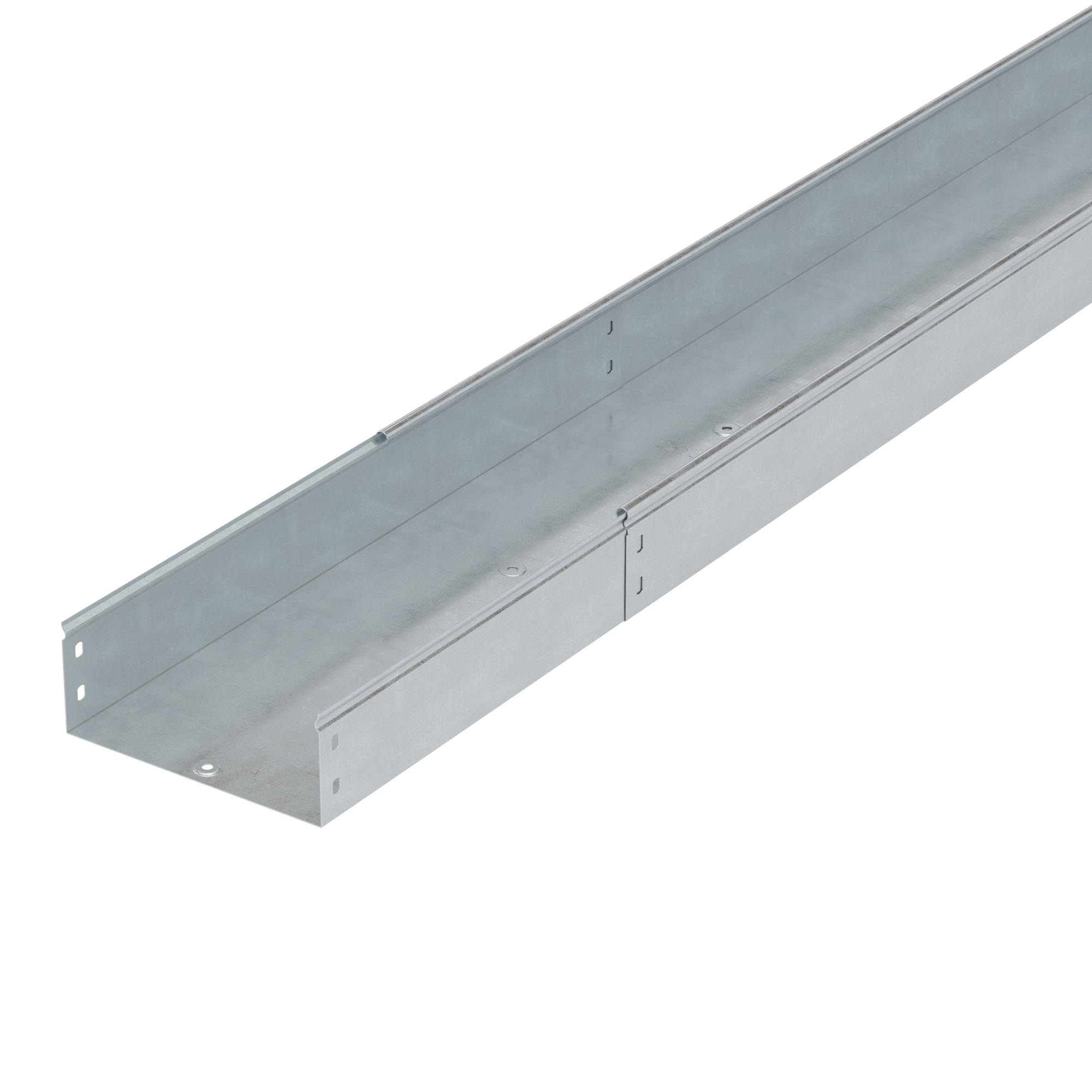

Под воздействием температурных колебаний металл может расширяться или сжиматься, создавая колебания длины. Чтобы компенсировать эти колебания, применяются телескопические расширения. Телескопические вставки располагаются внутри лотка на расстоянии, которое вычисляется путем температурного расчета.
Исполнение – "сталь, оцинкованная по методу Сендзимира". Длина вставки – 600 мм. Предназначена для лотка высотой 50 мм и шириной 100 мм.
Подробнее
Исполнение – "сталь, оцинкованная по методу Сендзимира". Длина вставки – 600 мм. Предназначена для лотка высотой 50 мм и шириной 100 мм.
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Длина, мм | 600 |
| Материал | Сталь |
| Подходит для проволочного лотка | Да |
| Подходит для лестничного лотка | Да |
| Подходит для (листового) кабельного лотка | Да |
| Нержавеющая сталь травлёная | Да |
| Подходит для лотка высотой, мм | 50 |
| Горизонт.-поворотный/шарнирный | Да |
| Вертикал.-поворотный/шарнирный | Да |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| Подходит для лотка шириной, мм | 100 |
| Тип соединения | ВинтовойРазъем |
| Цвет | Светло-серый |
| Вид/марка материала | Сталь |
| Тип продукции | Монтажные аксессуары |
| Тип аксессуара | Монтажные аксессуары |
| Длина | 600 мм |
| Ширина | 100 мм |
| Высота | 100 мм |
| Материал | Cталь, оцинкованная по методу Сендзимира |

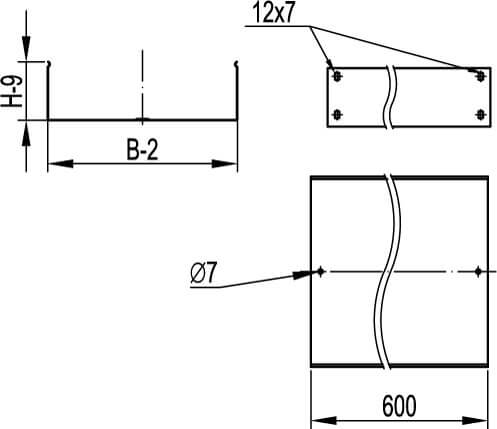

Чертежи
| Серия | Название | Eplan FieldSys | SAT | STEP | AVEVA | DWG (динамические блоки) | Autodesk Revit | Intergraph | Eplan |
|---|---|---|---|---|---|---|---|---|---|
|
Листовые лотки - "S5 Combitech"
|
|
||||||||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
