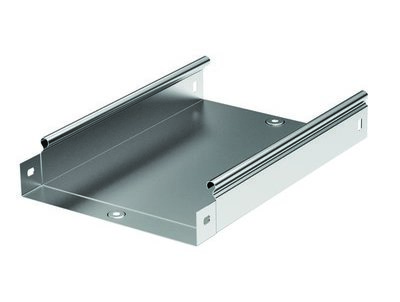

Лоток 300х50 L2000 толщ. 1,0 мм
Код: 3501510
Тип упаковки:
Кол-во в упаковке: 4
Ед. изм: м
| Вес, кг: | 3,310 |
| Объем, м3: |
0,00900
?
|
Выберите файл для скачивания
- Страницы - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
- Страницы - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Страницы - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
-
Выберите файл
для скачивания - Страницы - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
- Страницы - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Страницы - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
Система листовых лотков "S5 Combitech" включает в себя множество элементов. В нее входят лотки, специальные аксессуары, аксессуары для упрощения монтажа и т.п. Также в систему входят лотки увеличенной толщины. Они имеют большую несущую способность по сравнению со стандартными и применяются на участках трассы, на которых может возникать усиленная нагрузка из-за большого количества кабеля, его тяжести или же из-за осадков.
Неперфорированные лотки надежно защищают кабель от повреждений, а при использовании их вместе со специальными уплотнителями и крышками - предотвращают попадание мусора и жидкости в кабельный лоток. Степень пыле- и влагозащиты в этом случае составляет IP 44. Лоток имеет высоту стенки 50 мм и ширину 300 мм, толщина стали - 1 мм, длина секции - 2000 мм.
Подробнее
Неперфорированные лотки надежно защищают кабель от повреждений, а при использовании их вместе со специальными уплотнителями и крышками - предотвращают попадание мусора и жидкости в кабельный лоток. Степень пыле- и влагозащиты в этом случае составляет IP 44. Лоток имеет высоту стенки 50 мм и ширину 300 мм, толщина стали - 1 мм, длина секции - 2000 мм.
| Цвет | Светло-серый |
| Ширина, мм | 300 |
| Модель/исполнение | Без разъема/соединителя |
| Высота, мм | 50 |
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Толщина материала, мм | 1 |
| Перфорированная боковая стенка | Да |
| Вид/марка материала | Сталь |
| Длина, мм | 2000 |
| Материал | Сталь |
| Перфорация в основании для монтажа | Нет |
| Полезное сечение, мм² | 14700 |
| Исполнение для больших расстояний (усиленный) | Да |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| Тип продукции | Лоток неперфорированный |
| Длина | 2000 мм |
| Ширина | 300 мм |
| Высота | 50 мм |
| Тип лотка | Листовые лотки - "S5 Combitech" |
| Толщина | 1 мм |
Чертежи
| Серия | Название | Eplan FieldSys | SAT | STEP | AVEVA | DWG (динамические блоки) | Autodesk Revit | Intergraph | Eplan |
|---|---|---|---|---|---|---|---|---|---|
|
Листовые лотки - "S5 Combitech"
|
|
||||||||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
Сертификаты
| Название | Документ |
|---|---|
Конфигураторы
Fix Combitech
Программа позволяет автоматически рассчитать количество требуемых элементов кабеленесущих систем и систем организации рабочих мест.
