Заглушка сборная ТС 200х50, ц-лам. ан.
Код: 30195HDZL
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт
| Вес, кг: | 0,100 |
| Объем, м3: |
0,00031
?
|
Одна из отличительных особенностей системы "S5 Combitech" – возможность создавать кабельные трассы, отличающиеся не только сложностью конструктива, но и высокой степенью пыле- и влагозащиты – до IP 44. Для достижения максимальной степени герметизации необходимо использовать неперфорированные аксессуары вместе с крышками, защитными пластинами для стыков лотков и заглушками для концевых участков трассы. Сборная заглушка TС устанавливается в торцах лотков в местах окончания трассы. Она состоит из пластины TC, двух уголков FR и крепежных элементов.
Данный аксессуар применяется с лотками шириной 200 мм и высотой 50 мм. Аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия.
Подробнее
| Материал | Сталь |
| Ширина кабельного лотка, мм | 200 |
| Высота кабельного лотка, мм | 50 |
| Нержавеющая сталь травлёная | Нет |
| Исполнение для больших расстояний (усиленный) | Нет |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Нет |
| Цвет | Светло-серый |
| Защитное покрытие поверхности | Непрерывное гальваническое цинк-алюминиевое покрытие |
| Вид/марка материала | Сталь |
| Тип продукции | Монтажные аксессуары |
| Тип аксессуара | Монтажные аксессуары |
| Ширина | 200 мм |
| Высота | 50 мм |
| Материал | Cталь горячеоцинкованная погружением |

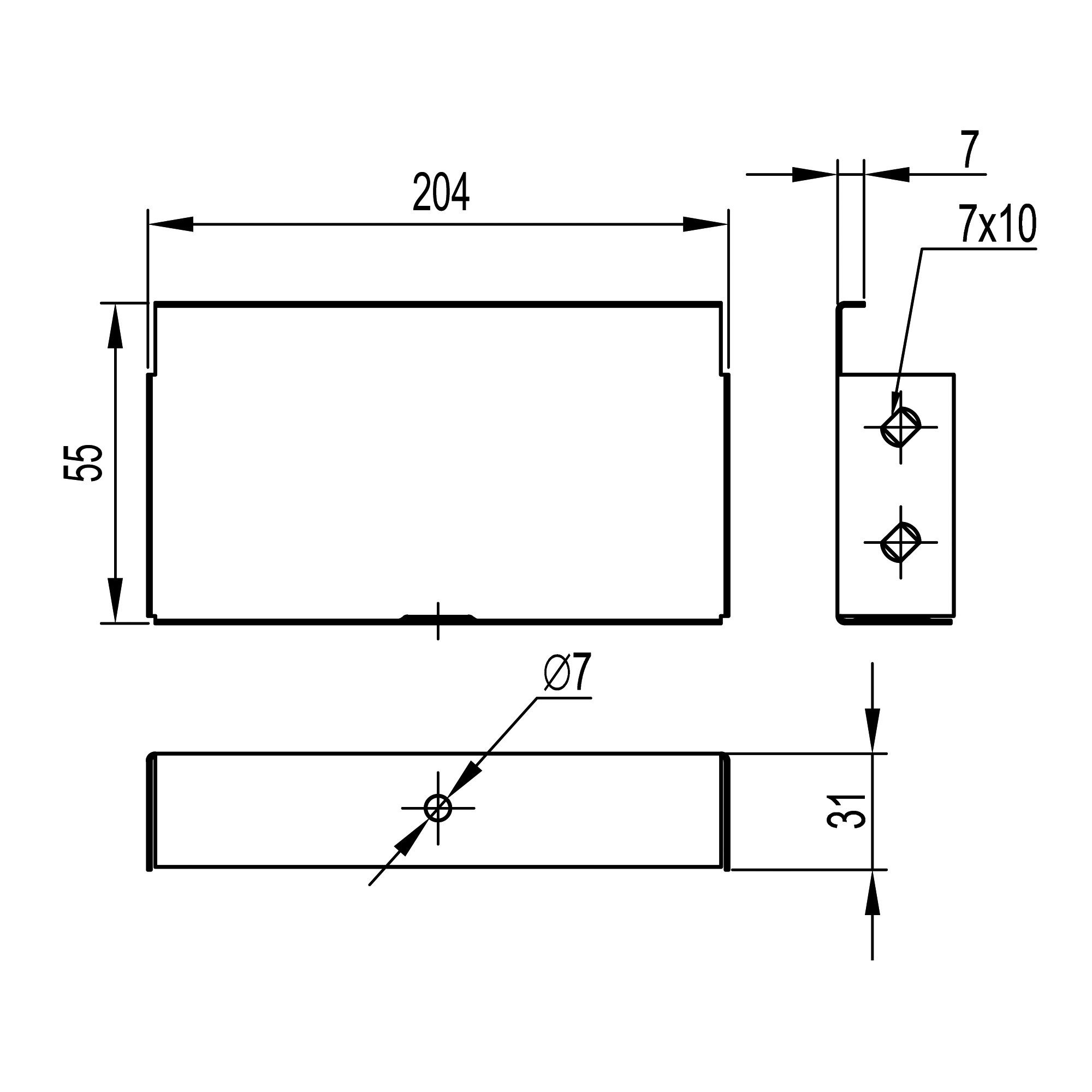

Чертежи
| Серия | Название | Eplan FieldSys | SAT | STEP | AVEVA | DWG (динамические блоки) | Autodesk Revit | Intergraph | Eplan |
|---|---|---|---|---|---|---|---|---|---|
|
Листовые лотки - "S5 Combitech"
|
|
||||||||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
Сертификаты
| Название | Документ |
|---|---|
Конфигураторы
Fix Combitech
Программа позволяет автоматически рассчитать количество требуемых элементов кабеленесущих систем и систем организации рабочих мест.
