Упрощенная редукция 200мм, Н100, горячеоцинкованная

Код: LR1200HDZ
Упрощенная редукция 200мм, Н100, горячеоцинкованная
Упрощенная редукция 200мм, Н100, горячеоцинкованная
Монтажные аксессуары, входящие в состав линейки "S5 Combitech" созданы для упрощения и ускорения монтажа, а также для повышения надежности самой трассы. Упрощенная редукция – это аксессуар, созданный для легкого соединения кабельных лотков различной ширины. Могут закрепляться как с одной стороны лотка, так и с обеих (при односторонней редукции аксессуар необходимо применять вместе с соединителями).
Исполнение аксессуара - "Горячий цинк" - отличается повышенной устойчивостью к коррозии, благодаря чему металлу обеспечивается электрохимическая и барьерная защита. Ширина перехода – 200 мм, высота бокового профиля – 100 мм.
Подробнее
Цвет Светло-серый
Ширина, мм 200
Защитное покрытие поверхности Горячее цинкование
Вид/марка материала Прочее
Материал Сталь
Нержавеющая сталь травлёная Нет
Исполнение для больших расстояний (усиленный) Нет
Подходит для обеспеч. целостности цепи (огнестойкость) Нет
Высота бокового профиля, мм 100
Высота, мм 100
Ширина, мм 4,4
Длина, мм 320
Толщина, мм 1,2

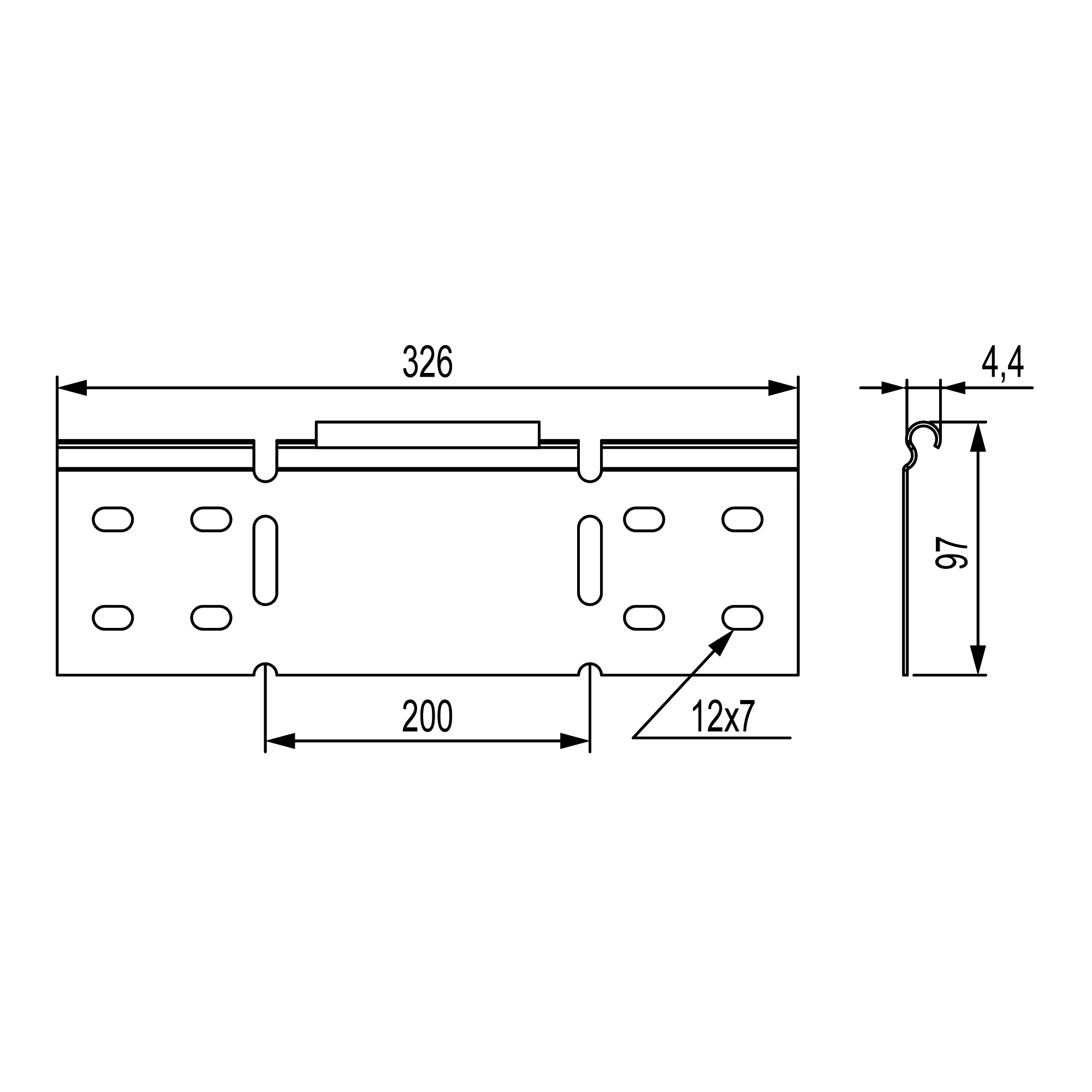

Чертежи
