Угол вертикальный внешний 90 градусов, 80х400 R600, горячеоцинкованный в комплекте с крепежными элементами и соединительнымипластинами, необходимыми для монтажа

Код: LO8640KHDZ
Угол вертикальный внешний предназначен для организации поворота трассы на основе лестничных лотков с высотой борта 80 мм и шириной основания 400 мм вниз на 90 градусов. Радиус поворота угла - 600 мм. Аксессуар поставляется в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа. Изделие представлено в исполнении "Горячий цинк".
Цвет Светло-серый
Защитное покрытие поверхности Горячее цинкование
Отклонение (угол) 90°
Материал Сталь
Внутр. радиус, мм 600
Ширина кабельного лотка , мм 400
Высота кабельного лотка , мм 80
Изменение направления Вертикально ниспадающий (внешний)
Модель/исполнение С разъемом/соединителем в комплекте
Тип продукции Системные аксессуары
Тип аксессуара Угол вертикальный внешний 90 градусов
Высота 80 мм
Ширина 400 мм

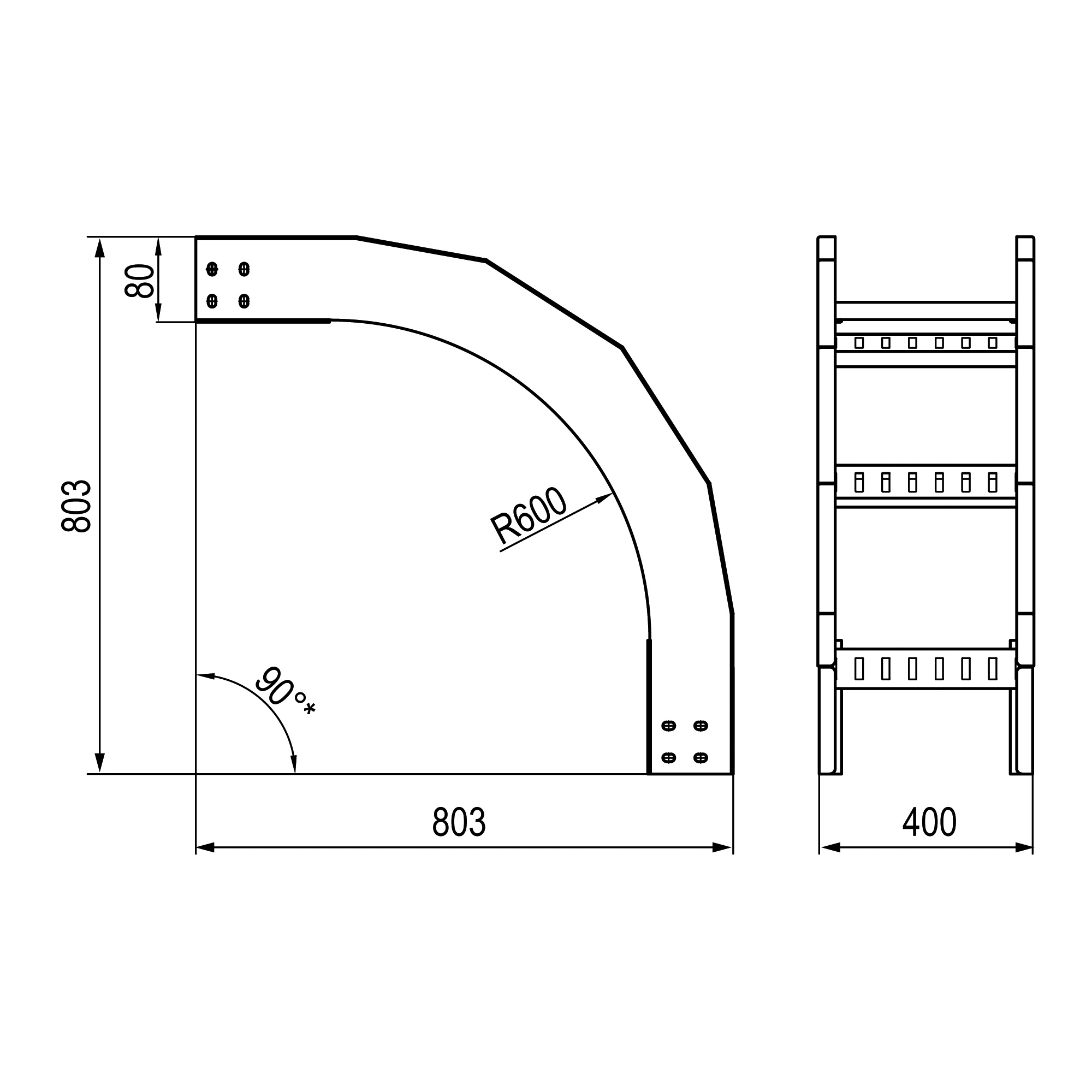

Чертежи
Серия Название Autodesk Revit STEP SAT DWG (динамические блоки) Intergraph AVEVA Eplan
