Угол вертикальный внешний 90 градусов, 80х600 R300, горячеоцинкованный в комплекте с крепежными элементами и соединительнымипластинами, необходимыми для монтажа

Код: LO8360KHDZ
Угол вертикальный внешний 90 градусов, 80х600 R300, горячеоцинкованный в комплекте с крепежными элементами и соединительнымипластинами, необходимыми для монтажа
Угол вертикальный внешний 90 градусов, 80х600 R300, горячеоцинкованный в комплекте с крепежными элементами и соединительнымипластинами, необходимыми для монтажа
Угол вертикальный внешний предназначен для организации поворота трассы на основе лестничных лотков с высотой борта 80 мм и шириной основания 600 мм вниз на 90 градусов. Радиус поворота угла - 300 мм. Аксессуар поставляется в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа. Изделие представлено в исполнении "Горячий цинк".
Цвет Светло-серый
Защитное покрытие поверхности Горячее цинкование
Отклонение (угол) 90°
Материал Сталь
Внутр. радиус, мм 300
Ширина кабельного лотка , мм 600
Высота кабельного лотка , мм 80
Изменение направления Вертикально ниспадающий (внешний)
Модель/исполнение С разъемом/соединителем в комплекте
Тип продукции Системные аксессуары
Тип аксессуара Угол вертикальный внешний 90 градусов
Высота 80 мм
Ширина 600 мм

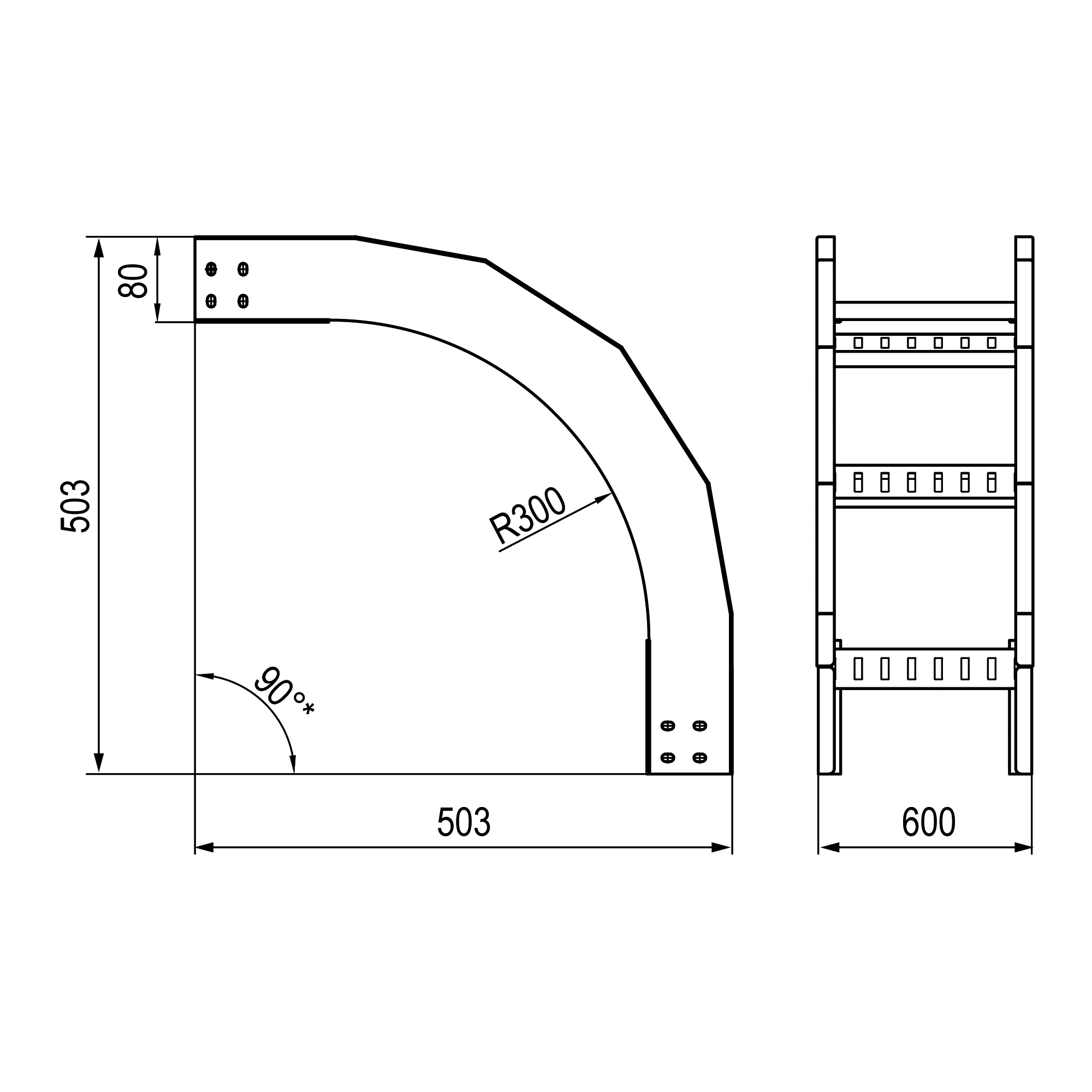

Чертежи
Серия Название Autodesk Revit STEP SAT DWG (динамические блоки) Intergraph AVEVA Eplan
"L5 Combitech" - лестничные лотки
Системы кабельных лотков "L5 Combitech", "S5 Combitech", "F5 Combitech", "G5 Combitech", "U5 Combitech"
ZIP
11.67 MB
"L5 Combitech" - лестничные лотки
Cистема лестничных лотков "L5 Combitech"
ZIP
19.32 MB
"L5 Combitech" - лестничные лотки
Cистема лестничных лотков "L5 Combitech"
RAR
17.38 MB
"L5 Combitech" - лестничные лотки
Cистема лестничных лотков "L5 Combitech"
ZIP
19.21 MB
"L5 Combitech" - лестничные лотки
Cистема лестничных лотков "L5 Combitech"
RAR
5.28 MB
"L5 Combitech" - лестничные лотки
Cистема лестничных лотков "L5 Combitech"
ZIP
726.23 kB
"L5 Combitech" - лестничные лотки
Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
ZIP
32.84 MB
