Угол вертикальный внешний 90 градусов, 80х500 R300, горячеоцинкованный в комплекте с крепежными элементами и соединительнымипластинами, необходимыми для монтажа

Код: LO8350KHDZ
Угол вертикальный внешний 90 градусов, 80х500 R300, горячеоцинкованный в комплекте с крепежными элементами и соединительнымипластинами, необходимыми для монтажа
Угол вертикальный внешний 90 градусов, 80х500 R300, горячеоцинкованный в комплекте с крепежными элементами и соединительнымипластинами, необходимыми для монтажа

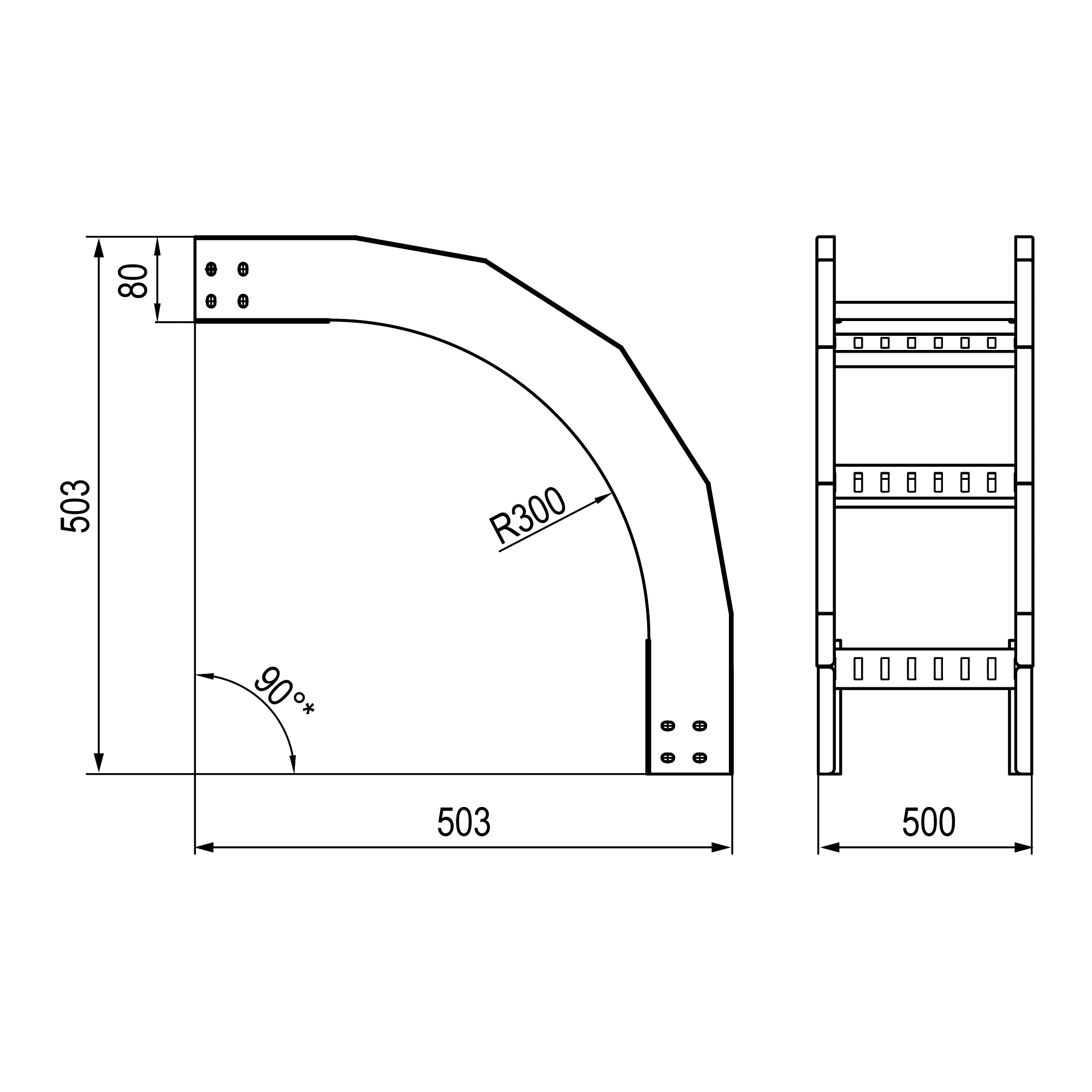

Угол вертикальный внешний предназначен для организации поворота трассы на основе лестничных лотков с высотой борта 80 мм и шириной основания 500 мм вниз на 90 градусов. Радиус поворота угла - 300 мм. Аксессуар поставляется в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа. Изделие представлено в исполнении "Горячий цинк".
Цвет Светло-серый
Защитное покрытие поверхности Горячее цинкование
Отклонение (угол) 90°
Материал Сталь
Внутр. радиус, мм 300
Ширина кабельного лотка , мм 500
Высота кабельного лотка , мм 80
Изменение направления Вертикально ниспадающий (внешний)
Модель/исполнение С разъемом/соединителем в комплекте
Тип продукции Системные аксессуары
Тип аксессуара Угол вертикальный внешний 90 градусов
Высота 80 мм
Ширина 500 мм
