Крепление к профнастилу V-образное M8

Код: CM330800

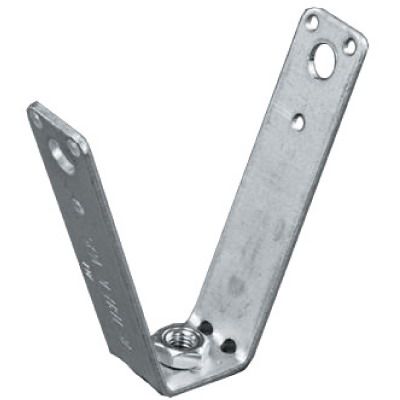

Крепление к профнастилу V-образное M8
Крепление к профнастилу V-образное M8
Крепление для профнастила имеет V-образную форму. Это изделие предназначено для подвешивания монтажных систем и элементов к волне профнастила. Для фиксации применяется шпилька М8.
Цвет Светло-серый
Ширина, мм 25
Модель/исполнение Трапеция монтажа
Высота, мм 92
Защитное покрытие поверхности Гальваническое/электролит. цинк-никелевое покрытие
Диаметр, мм 10.5
Регулируемый (ая) Нет
Шарнирный (-ая) Нет
Вид/марка материала Прочее
Длина, мм 97
Материал Сталь
Метрический размер резьбы (М..) 8
Нержавеющая сталь травлёная Нет
Подходит для обеспеч. целостности цепи (огнестойкость) Нет
Материал Сталь гальванически оцинкованная
Резьба M8
Макс. нагрузка 0,6 Н
Тип изделия Крепления к профнастилу

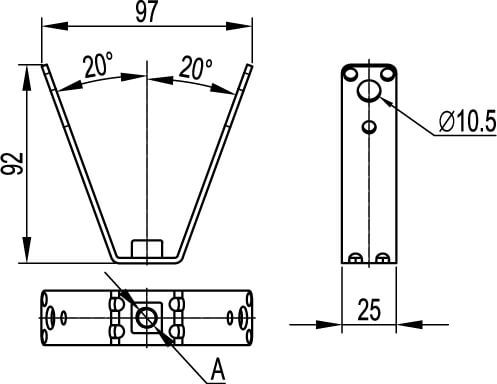

Чертежи
