Крепление к профнастилу потолочное М10

Код: CM311000
Крепление к профнастилу потолочное М10
Крепление к профнастилу потолочное М10

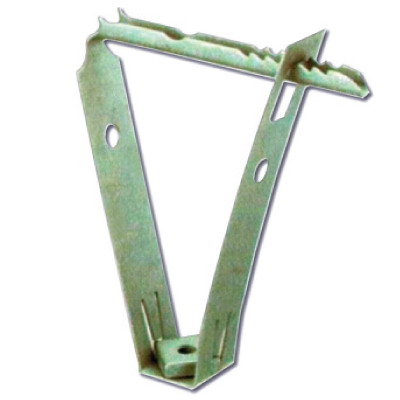

Крепление для профнастила имеет трепецевидную форму. Это изделие предназначено для подвешивания монтажных систем и элементов к волне профнастила. Для фиксации применяются шпильки М10.
Цвет Светло-серый
Ширина, мм 22
Модель/исполнение Трапеция монтажа
Высота, мм 107
Защитное покрытие поверхности Гальваническое/электролит. цинк-никелевое покрытие
Диаметр, мм 10.5
Регулируемый (ая) Да
Шарнирный (-ая) Нет
Вид/марка материала Прочее
Длина, мм 67
Материал Сталь
Метрический размер резьбы (М..) 10
Нержавеющая сталь травлёная Нет
Подходит для обеспеч. целостности цепи (огнестойкость) Нет
Материал Сталь гальванически оцинкованная
Резьба M10
Тип изделия Крепления к профнастилу

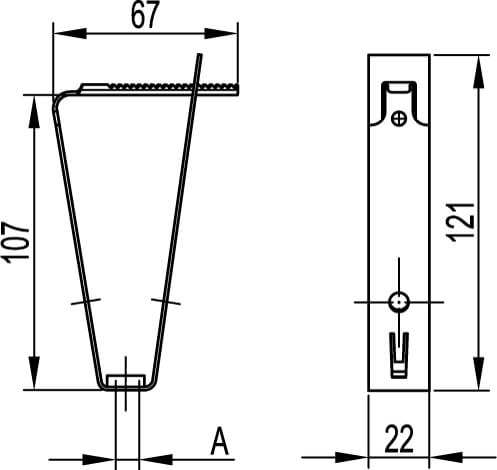

Чертежи
