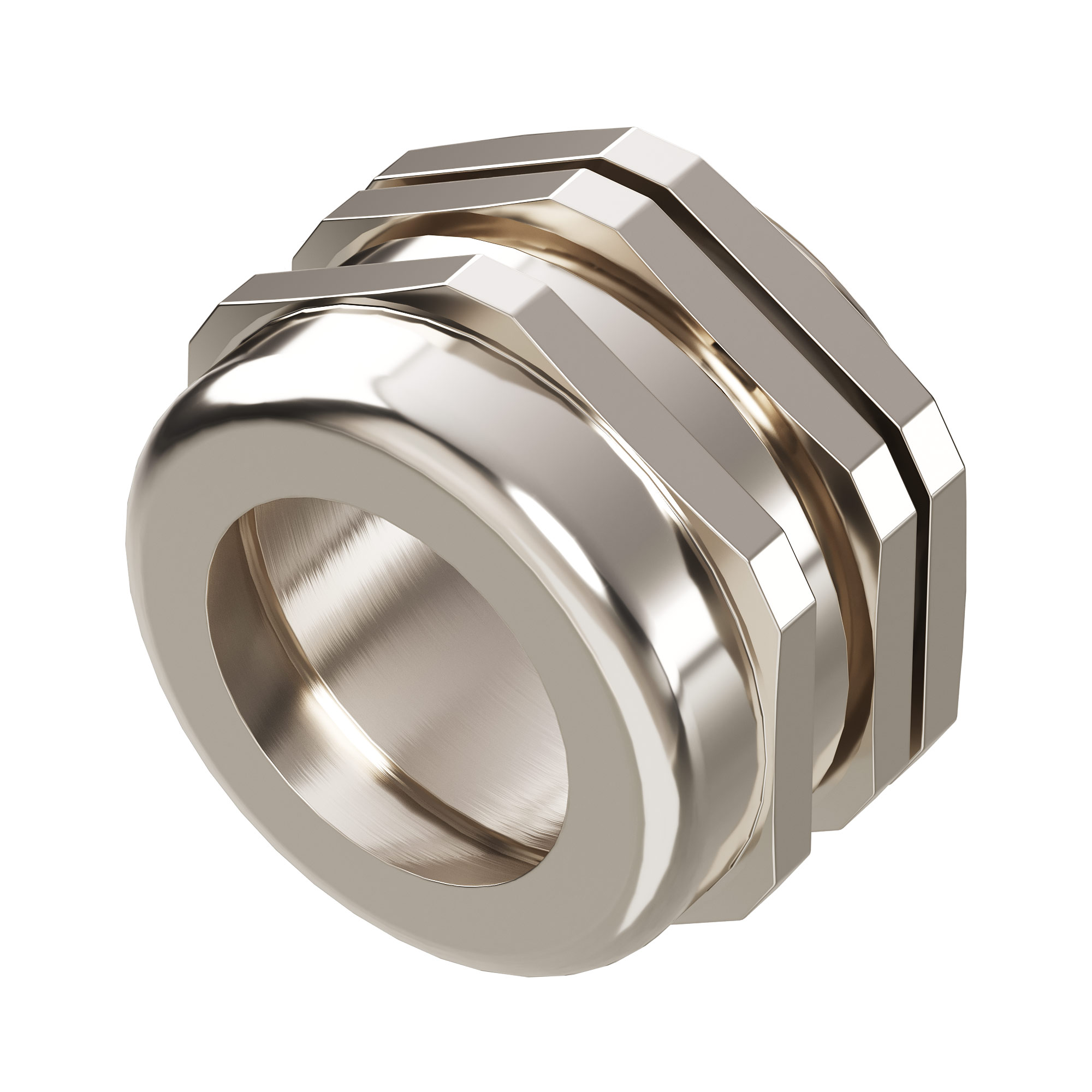

Латунный кабельный ввод М48, d=25-32 мм

Код: R5BCM48
Латунный кабельный ввод М48, d=25-32 мм
Латунный кабельный ввод М48, d=25-32 мм
Цвет Светло-серый
Модель/исполнение Прямолинейн.
Не содержит (без) галогенов Да
Ударопрочный Нет
Защитное покрытие поверхности Никелированное покрытие
Размер гаечного ключа, мм 75
Длина резьбы, мм 12
Защита по радиусу изгиба (от перегиба) Нет
Разгрузка натяжения Нет
Армированный стекловолокном Нет
Тип уплотнения Уплотнительное кольцо (прокладка)
Вид/марка материала Латунь
Рабочая температура, °C -40…100
Тип резьбы Метрическая (M...)
Материал Металл
Шаг резьбы, мм 1.5
Взрывобезопасное исполнение Нет
Кабельный ввод для плоского кабеля Нет
Многослойная зона уплотнения Нет
С контргайкой Да
Разъемный/разделяемый сальник Нет
Подходит для кабеля диаметром:, мм 32
Степень защиты (IP) IP65
Для взрывоопасной зоны по газу (Ex) Нет (без)
Номин. размер резьбы в дюймах NPT/резьбы газовой трубы 1.1/2 дюйма
Номин. размер резьбы метрической M/PG 48
Для взрывоопасной зоны по пыли (Ex) Нет (без)
