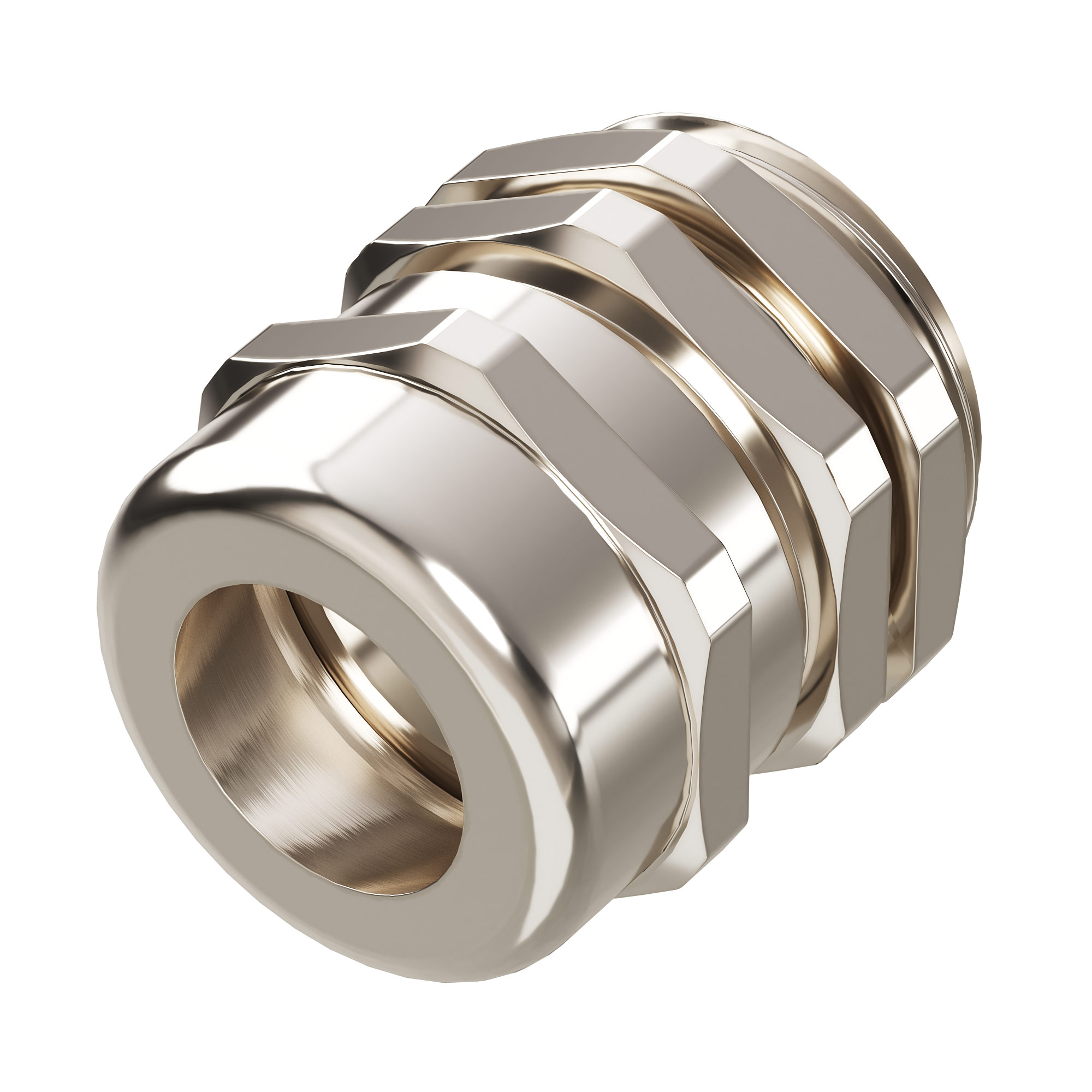

Латунный кабельный ввод М20, d= 8-12 мм

Код: R5BCM20
Латунный кабельный ввод М20, d= 8-12 мм
Латунный кабельный ввод М20, d= 8-12 мм
Цвет Светло-серый
Модель/исполнение Прямолинейн.
Не содержит (без) галогенов Да
Ударопрочный Нет
Защитное покрытие поверхности Никелированное покрытие
Размер гаечного ключа, мм 30
Длина резьбы, мм 8
Защита по радиусу изгиба (от перегиба) Нет
Разгрузка натяжения Нет
Армированный стекловолокном Нет
Тип уплотнения Уплотнительное кольцо (прокладка)
Вид/марка материала Латунь
Рабочая температура, °C -40…100
Тип резьбы Метрическая (M...)
Материал Металл
Шаг резьбы, мм 1.5
Взрывобезопасное исполнение Нет
Кабельный ввод для плоского кабеля Нет
Многослойная зона уплотнения Нет
С контргайкой Да
Разъемный/разделяемый сальник Нет
Подходит для кабеля диаметром:, мм 12
Степень защиты (IP) IP65
Для взрывоопасной зоны по газу (Ex) Нет (без)
Номин. размер резьбы в дюймах NPT/резьбы газовой трубы 3/4 дюйма
Номин. размер резьбы метрической M/PG 20
Для взрывоопасной зоны по пыли (Ex) Нет (без)
