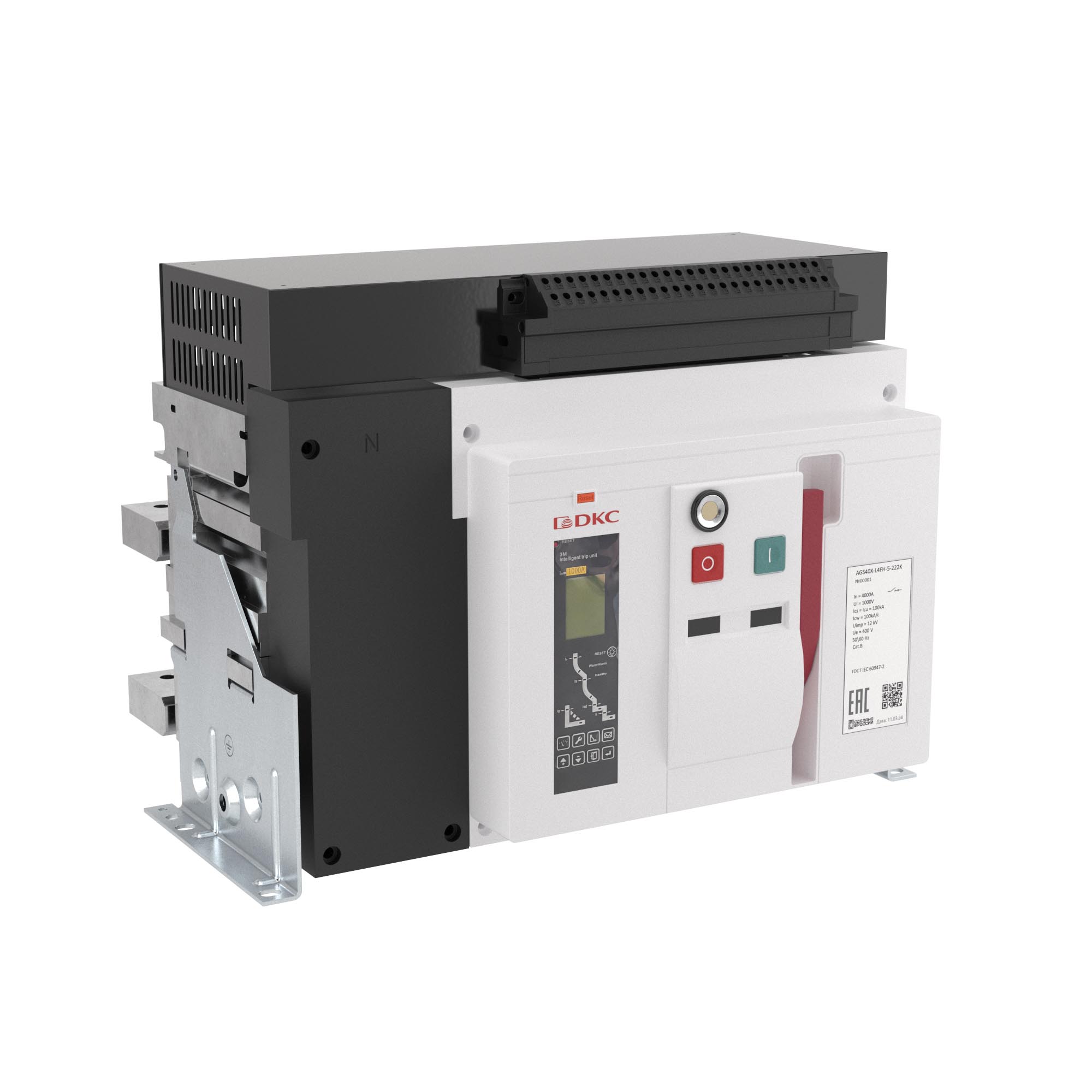

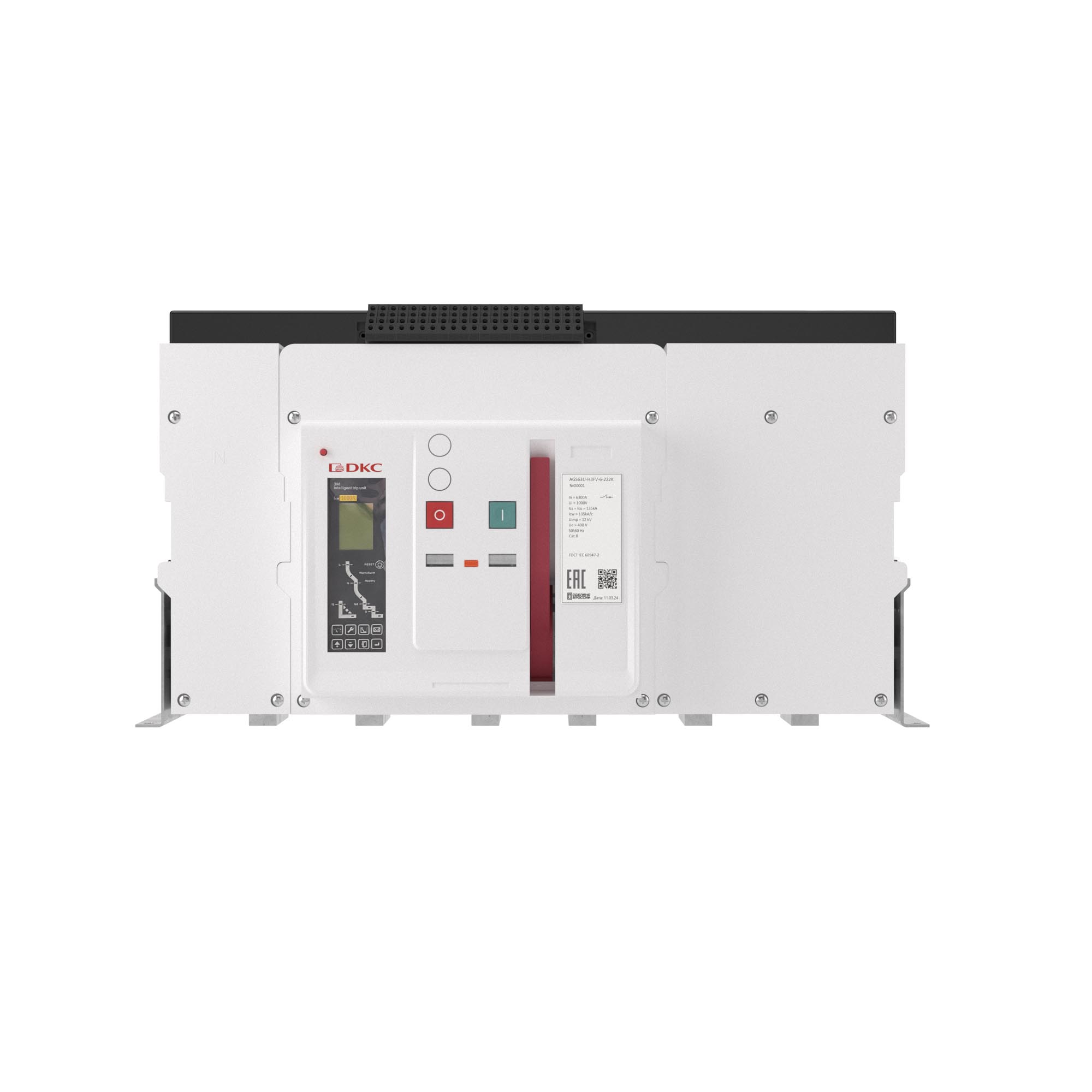

Воздушный автоматический выключатель YON AGS50U 3Р 5000 А 135 кА, типоразмер H, расцепитель 3M, фиксированный, управление 220 В AC, горизонтальное подключение
Код:
AGS50U-H3FH-5-222K
Код:
AGS50U-H3FH-5-222K
Выведено из ассортимента
Воздушный автоматический выключатель серии «YON макс» (YON max) AGS предназначен для эксплуатации в сетях низкого напряжения до 415 В. Применяется для рабочих включений и отключений, а также для защит от перегрузок, короткого замыкания и замыкания на землю. Номинальный ток 5000 А, отключающая способность 135 kA, 3-х полюсный, стационарное исполнение, расцепитель 3M, управление 220В AC
Подробнее
| Номин. продолжительный ток Iu, А | 5000 |
| Количество полюсов | 3 |
| Диапазон установки расцепителя перегрузки, А | 2000...5000 |
| Количество вспомогат. переключающих контактов | 6 |
| Номин. напряжение, В | 380...415 |
| Степень защиты (IP) | IP20 |
| Вид подключения главной электрич. цепи | Задняя сторона |
| Моторный привод встроенный | Да |
| Тип подключения силовой электрич. цепи | Подключение на шину |
| Тип элемента управления | Кнопка нажимная |
| Возможность установки индикатора отключения | Да |
| Номин. отключающая способность Icu при 400 В, 50 Гц, кА | 135 |
| Диапазон краткосрочной задержки расцепителя короткого замыкания, А | 7500...75000 |
| Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А | 5000...100000 |
| Подходит для монтажа на DIN-рейку (-типа) | Нет |
| Встроенная защита от замыканий на землю | Да |
| Моторный привод опционально | Да |
| С расцепителем минимального напряжения | Нет |
| Конструкция прибора | Встраив. устройство фиксированной установки (стационарный) |
| Монтаж на DIN-рейку (-типа) опционально | Нет |
| Тип изделия/компонента | Выключатель автоматический воздушный |
| Количество вспомогат. нормально разомкнутых (НО) контактов | 6 |
| Количество вспомогат. нормально замкнутых (НЗ) контактов | 6 |
| Номинальный ток In | 5000A |
| Предельная коммутационная способность переменного тока Icu (кА): | 135kA |
| Количество полюсов | 3 |
| Исполнение по способу установки | Стационарное исполнение |
| Варианты подключения | Горизонтальное |
| Тип расцепителя | LSIG |
| Управление (MСР; MX; XF) | 220 В AC |
