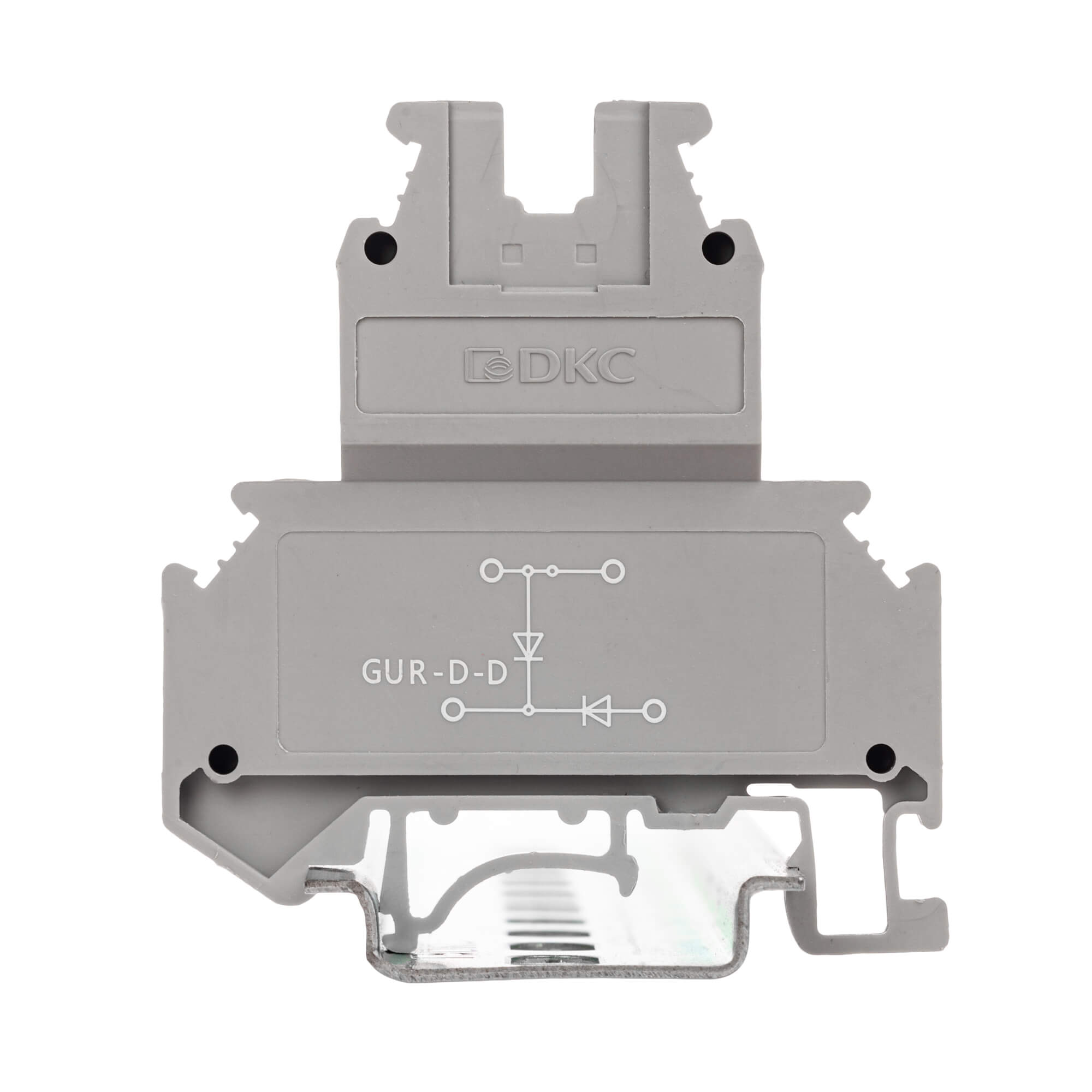

Клемма со встроенным диодом, двухуровневая, два диода: один междуверхним и нижним уровнем, второй - между выводами нижнего уровня катодобоих диодов соединен с нижним левым выводом, винтовой зажим, 4 точкиподключения, 4 кв.мм, серая
Код:
GUR-D-D
Клемма со встроенным диодом, двухуровневая, два диода: один междуверхним и нижним уровнем, второй - между выводами нижнего уровня катодобоих диодов соединен с нижним левым выводом, винтовой зажим, 4 точкиподключения, 4 кв.мм, серая
Код:
GUR-D-D

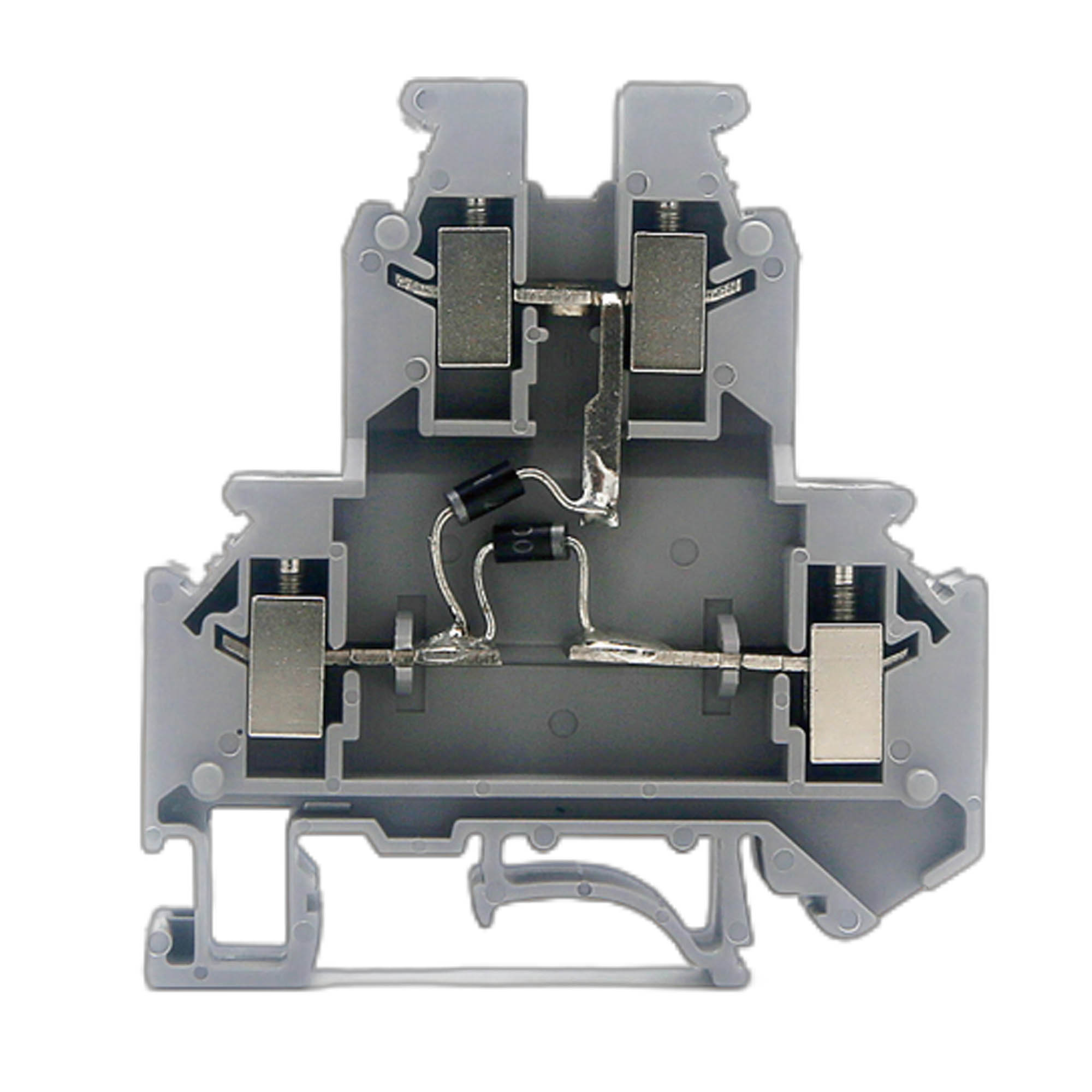

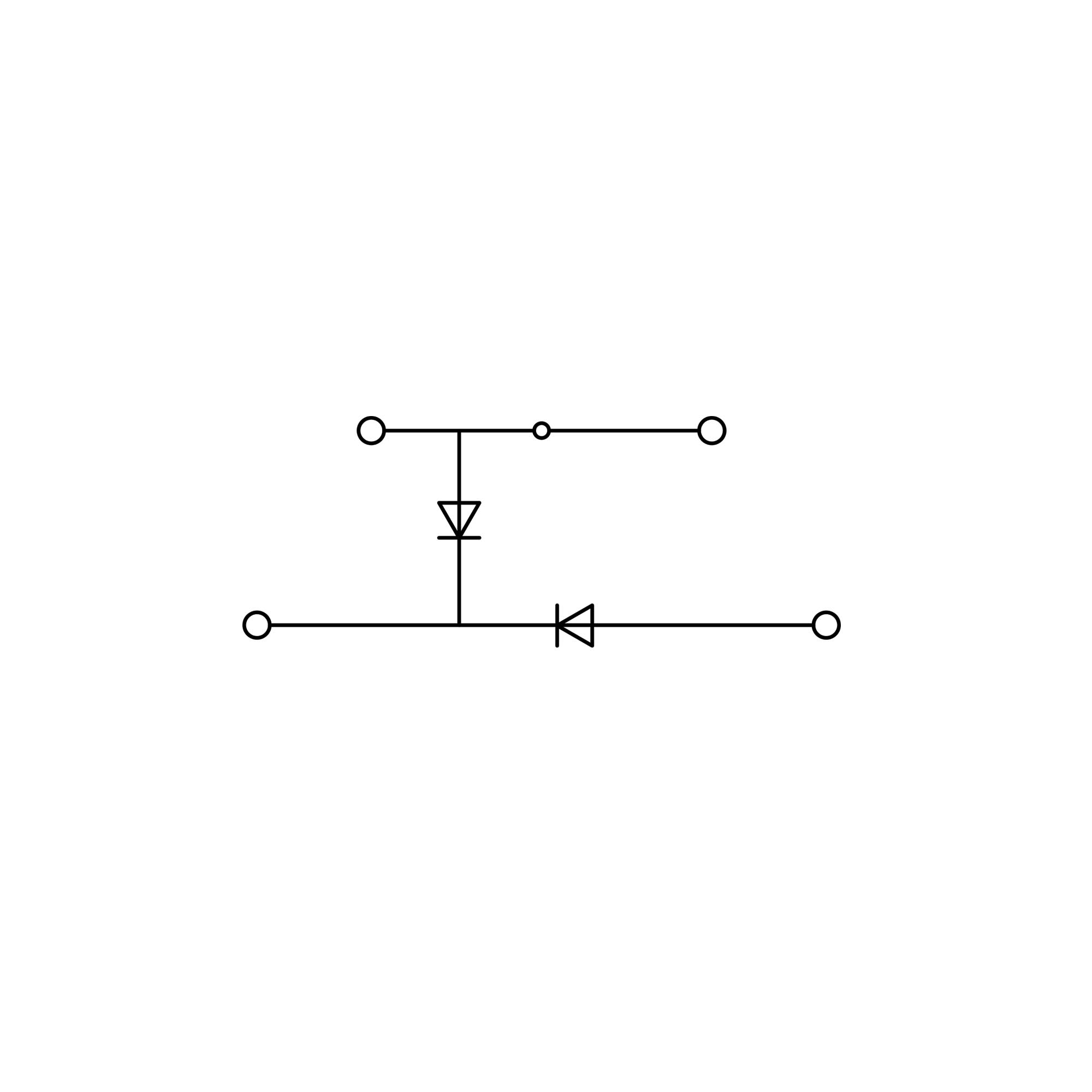

Клемма с диодами 1N4007 согласно схеме с винтовым зажимом предназначена для соединения четырех проводников, интеграции электронных компонентов в состав цепи. Монтаж на DIN-рейку OMEGA. Температура эксплуатации от -40 до +105°C. Корпус выполнен из ПА 6.6 с классом горючести V0 UL-94.
Серый цвет, 4 точки подключения, 4 мм². Габариты (В×Ш×Г) 62×56×6,2 мм.
Подробнее
| Способ монтажа | DIN-рейка (с -профилем)/G-рейка (с G-профилем) |
| Цвет | Серый |
| Номин. напряжение, В | 500 |
| Длина, мм | 56 |
| Рабочая температура, °C | -40...105 |
| Класс воспламеняемости изоляц. материала согл. UL94 | V0 |
| Ширина/размер ячейки, мм | 6.2 |
| Высота (на мин. возможной высоте установки), мм | 62 |
| Требуется торцевая пластина | Да |
| Тип электрич. соединения 1 | Винтовое соединение |
| Тип электрич. соединения 2 | Винтовое соединение |
| Тип компонента | Диод |
| Количество уровней | 2 |
| Количество зажимов на 1 уровень | 2 |
| Соединенные внутри уровни (между собой) | Да |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 0.2...6 |
| Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм² | 0.2...4 |
| Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм² | 0.25...4 |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 0.25...4 |
| Материал изоляции корпуса | Термопласт |
| Позиция соединения | Сбоку |
| Номин. ток In, А | 0.5 |
| Проверено на взрывобезопасность по версии Ex e | Нет |
| Длина снятия изоляции | 8 мм |
| Тип продукции | Клемма |
| Функция клеммы | С электронными компонентами |
| Тип зажима | Винт |
| Ширина | 6,2 мм |
| Количество ярусов | 2 |
| Количество точек подключения | 4 |
| Номинальное сечение | 4 мм² |
| Максимальное сечение | 6 мм² |
| Два проводника одинакового сечения | 0,5−1,5 мм² |
| Номинальное импульсное напряжение | 6 кВ |
| Степень загрязненности | 3 |
| Максимальный ток | 0,5 A |
| Размер винта | M3 |
| Момент затяжки | 0,6−0,8 Н∙м |
| Размер отвертки | 0,6 × 3,5 |
| Материал корпуса | PA |
